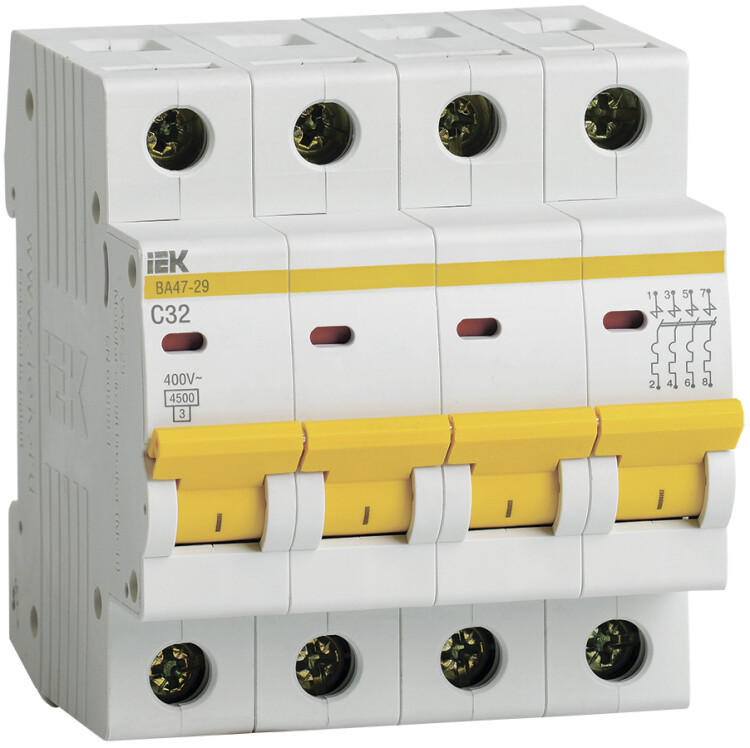

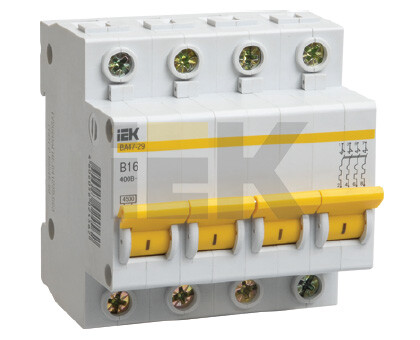

Автомат 4Р 32А C 4,5кА ВА47-29 IEK

Автоматический выключатель Karat ВА47-29 4Р С 32А 4,5кА IEK

Автоматические выключатели ВА47-29 IEK предназначены для защиты от сверхтоков распределительных и групповых цепей, имеющих различную нагрузку:

• электроприборы, освещение - выключатели с характеристикой срабатывания В;
• двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой срабатывания C;
• двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D.

Рекомендуются к применению во вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Простая самостоятельная установка дополнительных устройств (безвинтовое крепление).
• Широкий диапазон рабочих температур.

Размеры

Высота корпуса, мм	82,5
Ширина корпуса, мм	71,2
Глубина корпуса, мм	72

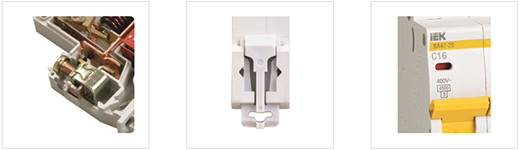

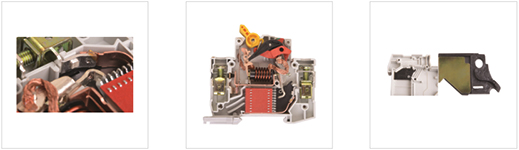

Особенности конструкции

• Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.
• Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
• Наличие индикатора положения контактов.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
• Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Технические характеристики

Артикул	MVA20-4-032-C
Тип изделия	выключатель автоматический
Общее число полюсов	4P
Количество защищенных полюсов	4
Модульная ширина (шаг 18 мм)	4
Тип напряжения	переменное / постоянное
Номинальное рабочее напряжение переменного тока Ue, В	400
Номинальная частота сети, Гц	50
Номинальное рабочее напряжение постоянного тока на один полюс, не более, В	48
Номинальный ток In, А	32
Номинальная отключающая способность Icn, А	4500
Номинальное импульсное выдерживаемое напряжение Uimp, В	4000
Характеристика срабатывания от сверхтоков, тип	С
Тип расцепителя	тепловой, электромагнитный
Время срабатывания расцепителя в зоне КЗ tm, сек.	0,1
Потери энергии, Вт	24
Класс токоограничения	3
Рабочий режим	продолжительный
Рабочее положение	вертикальное с возможным отклонением на 90° в любую сторону
Механическая износостойкость, не менее, циклов В-О	20000
Электрическая износостойкость, не менее, циклов В-О	6000
Группа механического исполнения	М4 (ГОСТ 17516.1)
Возможность дополнительной комплектации	есть
Диапазон рабочих температур, °C	-40... +50
Относительная влажность воздуха	90% при +20 °C / 50% при +40 °C
Степень защиты от пыли и влаги	IP20
Климатическое исполнение и категория размещения	УХЛ4
Способ монтажа	на DIN-рейку 35 х 7,5
Тип подключения	винтовое соединение
Сечение присоединяемых проводников, кв.мм	1,0 - 25
Момент затяжки винтов контактных зажимов, Н*м	2
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь), Fork (вилка)
Вес одного полюса, не более, кг	0,097
Срок службы, лет	15

Установка дополнительных устройств

К автоматическому выключателю ВА47-29 могут быть присоединены следующие дополнительн ые устройства:

• контакт состояния КС47 (слева);
• контакт состояния КСВ47 (слева);
• расцепитель минимального напряжения РММ47 (справа);
• расцепитель независимый РН47 (справа).

Допускается присоединение к автоматическому выключателю не более 2 устройств, по одному с каждой стороны.
