Описание и характеристики

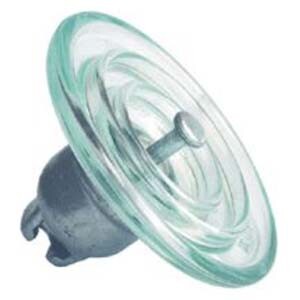

Изолятор cтеклянный линейный подвесной ПС-70
Стеклянный линейный подвесной изолятор ПС-70 (для районов с нормальной степенью загрязнения атмосферы) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6 - 500 кВ.
Минимальная разрушающая сила: 70 кН.
На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов.
Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации.
На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде, на металлических опорах - на один - два изолятора больше.
Количество подвесных изоляторов ПС для ВЛ 6 - 35 кВ выбирается независимо от высоты над уровнем моря.
Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком.

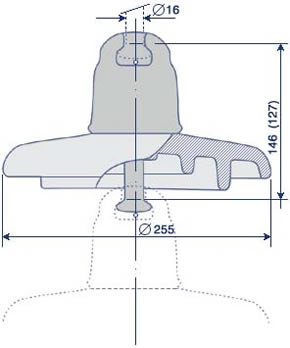

Размеры
