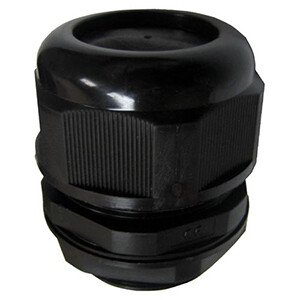

Сальник MG25 IP68 IEK (кабель Ø13 - 18 мм), черный
Сальники типа MG предназначены для установки в местах ввода - вывода кабеля в корпусах щитового оборудования.
Применяются для защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода - вывода.

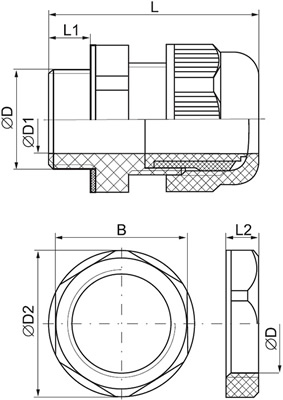

Размеры
| Размеры, мм |
| B |
D |
D1 |
D2 |
L |
L1 |
L2 |
| 33 |
24,6 |
19 |
35,5 |
51 |
15,5 |
7,5 |
Материалы и цвета
| Цвет корпуса |
Черный (RAL 9017) |
| Материал корпуса |
полипропилен |
| Материал уплотнительного кольца |
неопрен |
Технические характеристики
| Артикул |
YSA20-15-25-68-K02 |
| Тип изделия |
сальник MG |
| Тип резьбы |
MG25 х 1,5 |
| Диаметр кабеля, мм |
13 - 18 |
| Группа механического исполнения |
М7, М8 (ГОСТ 17516.1) |
| Огнестойкость, °C |
+650 |
| Категория ударной нагрузки |
3 |
| Температура монтажа, °C |
-15... +40 |
| Диапазон рабочих температур, °C |
-40... +80 |
| Относительная влажность воздуха, % |
80 при +25 °C |
| Степень защиты от пыли и влаги |
IP68 |
| Усилие затяжки, Н*м |
9 |
| Срок службы, лет |
7 |
Монтаж
- Установить сальник в монтажное отверстие и затянуть контргайку.
- Ослабить уплотняющую гайку и ввести проводник через сальник.
- Затянуть уплотняющую гайку, обеспечив надежное крепление и обжатие проводника.
