Описание и характеристики

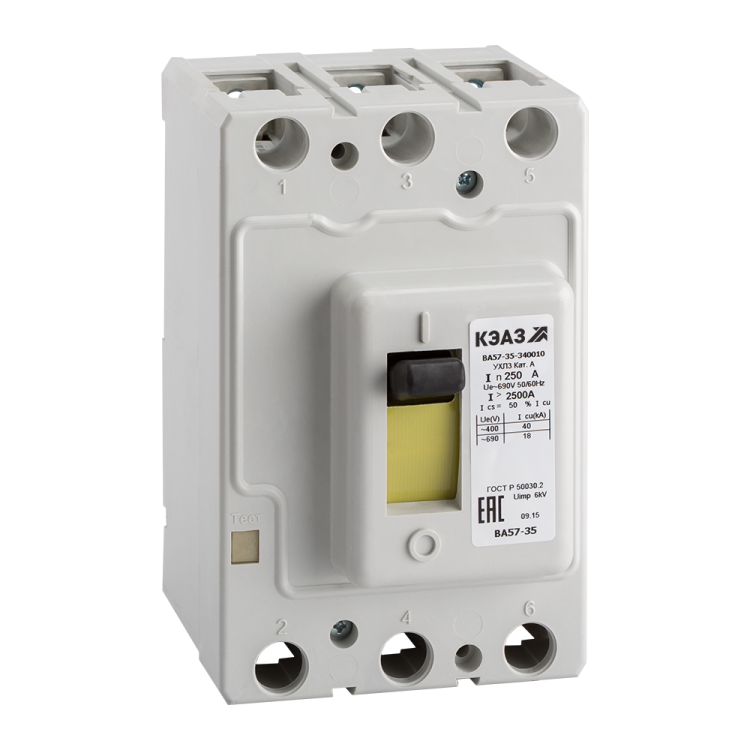

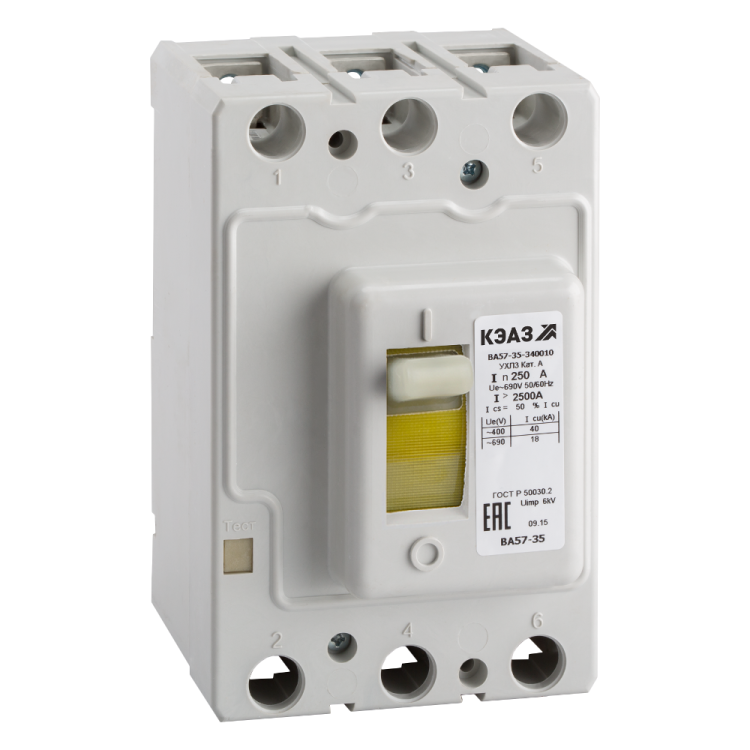

Выключатель автоматический ВА57-35-340010-25А-125-690AC-УХЛ3-КЭАЗ (3Р, 25 А, 10 кА)
Автоматические выключатели КЭАЗ типа ВА57-35 в литом корпусе, с естественным воздушным охлаждением, предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 690 В и постоянного тока до 440 В с рабочими токами до 250 А, проведения тока в нормальном режиме, защиты от перегрузок и коротких замыканий, нечастых оперативных включений и отключений цепей с частотой до 30 в сутки.
Соответствуют требованиям ГОСТ IEC 60947-2, ТР ТС 004/2011, ГОСТ 9219, ТР ТС 001/2011.
Преимущества
- Полный ассортимент номенклатуры на рабочие токи от 12,8 до 800 А.
- Широкая линейка фиксированных уставок электромагнитных расцепителей.
- Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем эпектроснабжения (повышать нагрузку), настраивать селективность защит.
- Широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).
- Способность пропускать ограниченый ток короткого замыкания (исключительное токоограничение).
- Наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания.
- Гарантия несвариваемости контактов при аварийных токах короткого замыкания.
- Возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ и ОМ.
Размеры и вес
| Высота корпуса, мм | 175 |
| Ширина корпуса, мм | 112 |
| Глубина корпуса, мм | 130 |
| Вес изделия, кг | 2,7 |

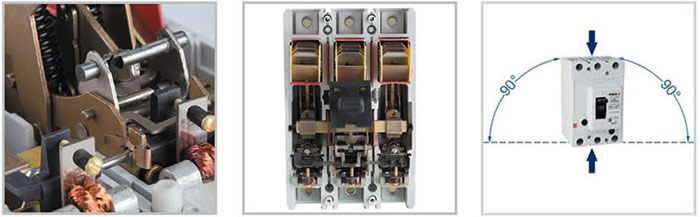

Особенности конструкции
- Усиленная контактная система с электродинамическим отбросом контактов.
- Применение в контактной системе экструдированных серебрографитовых контактов.
- Монтаж вертикально или поворот вправо / влево на 90°. Подвод питания сверху и снизу.
Технические характеристики
| Артикул | 108572 |
| Тип изделия | силовой автоматический выключатель |
| Количество полюсов | 3 |
| Номинальный ток In, А | 25 |
| Род тока | переменный (АС) |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Частота тока, Гц | 50 / 60 |
| Расцепители | тепловой, электромагнитный (фиксированная уставка) |
| Предельная коммутационная способность переменного тока Icu, кА | 10 |
| Вспомогательные (свободные) контакты | нет |
| Наличие привода | ручной |
| Уставка расцепителей токов короткого замыкания, А | 125 |
| Наличие независимого расцепителя | нет |
| Регулировка максимальных расцепителей тока | нет |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Способ крепления | винт |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводов, кв.мм | 185 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Способ установки | стационарный с креплением на панели |
| Максимальное сечение присоединяемых медных шин | 4 х 30 мм |
| Вид присоединяемых проводников | шина / провод |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Расшифровка условных обозначений
ВА57-35-340010-25А-125-690AC-УХЛ3-КЭАЗ:
- ВА57 - обозначение серии автоматического выключателя.
- 35 - обозначение номинального тока автоматического выключателя - до 250 А.
- 3 - 3 полюса переменного тока.
- 4 - с фиксированными расцепителями тока короткого замыкания и фиксированными расцепителями тока перегрузки.
- 00 - условное обозначение исполнения без дополнительных сборочных единиц.
- 10 - условное обозначение вида привода, дополнительных механизмов и способа установки автоматического выключателя (10 - ручной привод, стационарное исполнение).
- 25А - номинальный ток автоматического выключателя.
- 125 - уставка расцепителей тока короткого замыкания, ампер.
- 690АС - номинальное напряжение и род тока главной цепи.
- УХЛ3 - климатическое исполнение и категория размещения.
- КЭАЗ - торговая марка.

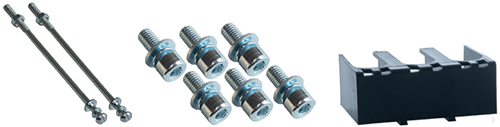

Комплектация
- Выключатель автоматический.
- Крепежные детали для установки.
- Комплект зажимов № 1 для присоединения медных шин и проводников с кабельными наконечниками.
- Клеммная крышка.
