Описание и характеристики

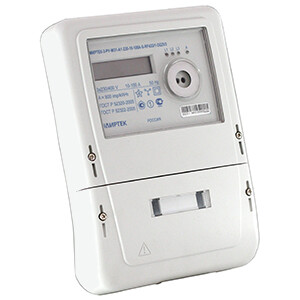

Счетчик активно-реактивной электрической энергии трехфазный Миртек-3-РУ-W31-A1R1-230-5-100A-T-RF433/1-MOQ2V3 (4 тарифа)
Многотарифные счетчики Миртек-3-РУ обладают широкими возможностями установки тарифных расписаний.
Счетчики отличаются надежной конструкцией.
Размеры
Функциональные возможности
- Счетчик активно-реактивной электроэнергии трансформаторного включения для установки на щиток.
- 2 дискретных выхода.
- Наличие оптического порта ( для локальной установки и конфигурирования).
- Наличие модуля связи удаленного доступа: RF433 - радиоинтерфейс 433 МГц (для установки в составе автоматизированных систем учета электроэнергии).
- Электронная пломба на корпусе и крышке зажимов позволяет обеспечить дополнительную защиту от несанкционированного доступа к питающей сети.
- Счетчик хранит показания на начало суток месяца за 24 или 36 месяцев в зависимости от исполнения.
- Возможность работы как с переходом на летнее / зимнее время, так и без него.
- Отдельные тарифные расписания для рабочих, субботних, воскресных и особых дней.
- До 32 особых дат (праздничные и перенесенные дни).
- Счетчик хранит 30-минутный профиль нагрузки и показания на начало суток (93 или 128 суток в зависимости от исполнения).
Технические характеристики
| Тип счетчика | трехфазные многофункциональные |
| Число тарифов | 4 |
| Класс точности по активной энергии (по ГОСТ Р 52322-2005) | 1 |
| Класс точности по реактивной энергии (по ГОСТ Р 52425-2005) | 1 |
| Номинальное напряжение, В | 230 |
| Базовый ток, А | 5 |
| Стартовый ток, А | 0,002Iб |
| Глубина хранения профиля мощности, усредненной на 30-минутном интервале | 93 или 128 суток (в зависимости от исполнения) |
| Количество точек переключения между тарифами в течение суток | 48 |
| Показания на начало месяца | 24 или 36 месяцев |
| Показания на начало суток | 93 или 128 суток (в зависимости от исполнения) |
| Полная (активная) мощность, потребляемая цепью напряжения при номинальном напряжении, нормальной температуре, номинальной частоте, В*А (Вт), не более | 10 (2) |
| Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре, номинальной частоте, В*А, не более | 0,5 |
| Способ установки | W31 (на щиток) |
| Диапазон рабочих температур, °С | -40... +70 |
| Межповерочный интервал, лет | 16 |
| Средний срок службы счётчика, не менее, лет | 30 |
Расшифровка условного обозначения
Миртек-3-РУ-W31-A1R1-230-5-100A-T-RF433/1-MOQ2V3:
|
- тип счетчика. |
|
- установка на щиток. |
|
- класс точности 1 по ГОСТ Р 52322 и класс точности 1 по ГОСТ Р 52425. |
|
- номинальное напряжение. |
|
- базовый ток. |
|
- максимальный ток. |
|
- тип измерительных элементов - трансформаторы тока. |
|
- радиоинтерфейс 433 МГц, номер модуля 1. |
|
- измерение параметров электрической сети. |
|
- оптический порт. |
|
- 2 дискретных выхода. |
|
- электронная пломба на корпусе и крышке зажимов. |
