Описание и характеристики

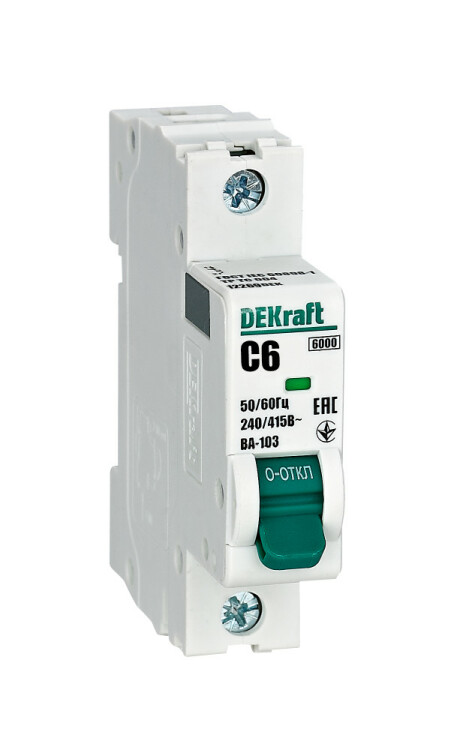

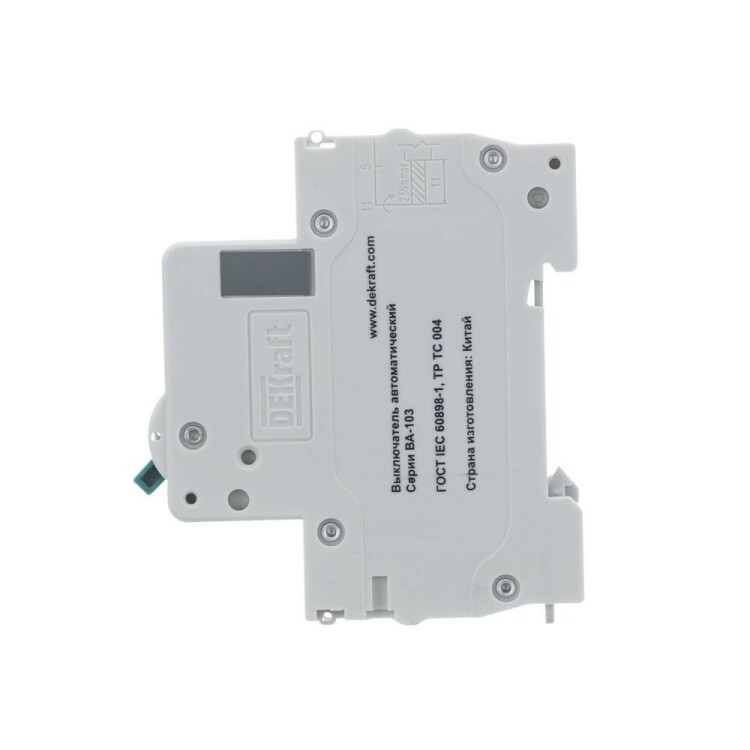

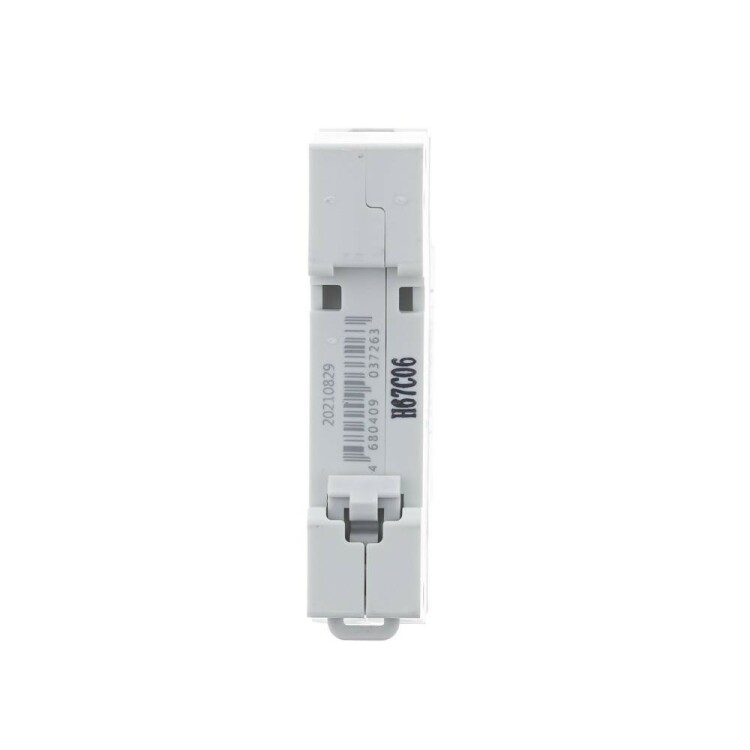

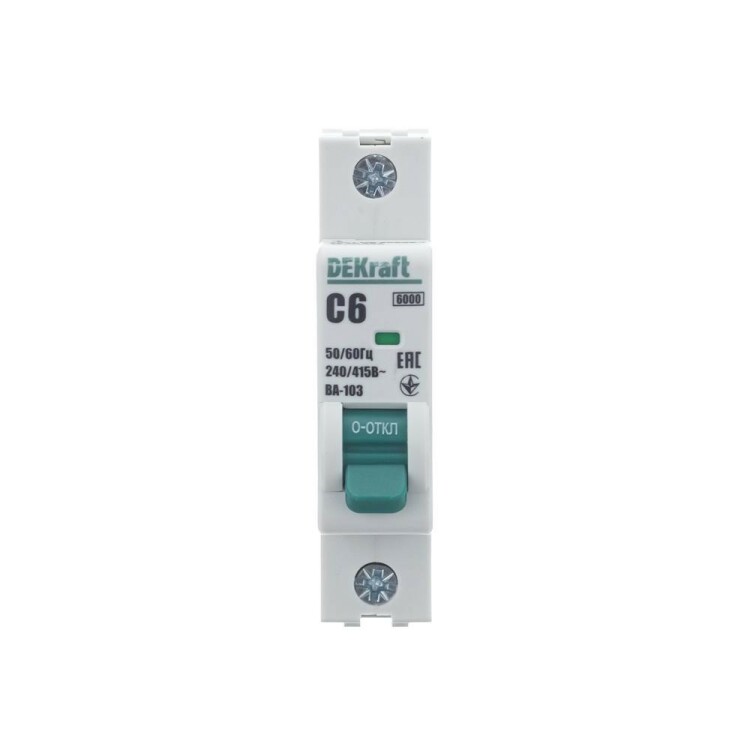

Автоматический выключатель ВА103-1P-006A-C DEKraft (6 А, характеристика срабатывания С, 6 кА)
Автоматические выключатели предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов, что может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках общественных, административных, производственных, промышленных зданий.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.
Автоматические выключатели серии ВА-103 New представлены модификациями с кривыми отключения B, C и D.
Характеристика срабатывания (кривая отключения) автоматического выключателя отражает порог срабатывания при защите от короткого замыкания.
Автоматы с кривой отключения С устанавливаются в случае, если ток в цепи в 5 - 10 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 80 - 160 А).
Применяются для стандартной защиты цепей розеток и освещения.
Размеры
Технические характеристики
| Артикул | 12269DEK |
| Тип изделия | выключатель автоматический |
| Число полюсов | 1P |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное рабочее напряжение Ue, В | 240 / 415 |
| Номинальная частота сети переменного тока, Гц | 50 / 60 |
| Номинальный ток In, А | 6 |
| Номинальная отключающая способность Icn, А | 6000 |
| Рабочая отключающая способность Ics, А | 6000 |
| Кривая отключения (диапазон токов мгновенного расцепления) | С |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное выдерживаемое импульсное напряжение Uimp, кВ | 4 |
| Механическая износостойкость, не менее, циклов В-О | 25000 |
| Коммутационная износостойкость, не менее, циклов В-О | 6000 |
| Максимальное сечение подключаемого провода, кв.мм | 25 |
| Рекомендованное усилие затяжки клеммных зажимов, Н*м | 2,5 |
| Диапазон рабочих температур, °C | -40... +60 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (в корпусе) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Стандарты | ГОСТ IEC 60898-1 |
Времятоковая характеристика С
|
Схема электрическая
|
