Описание и характеристики

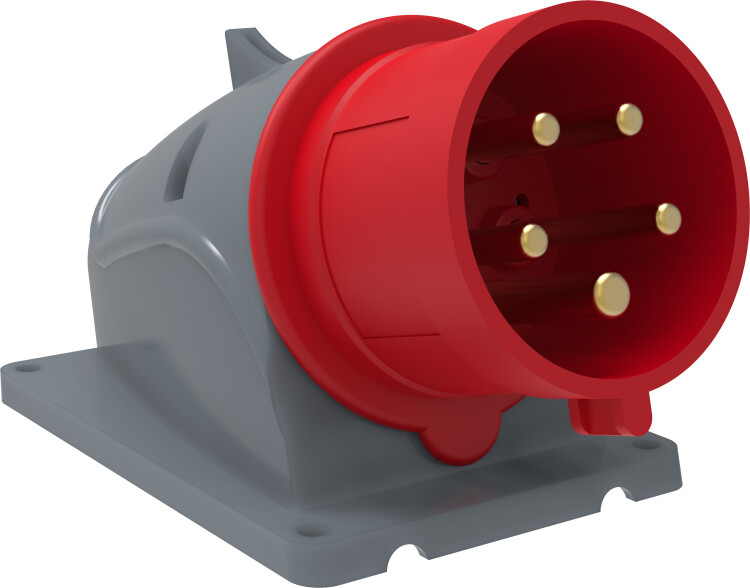

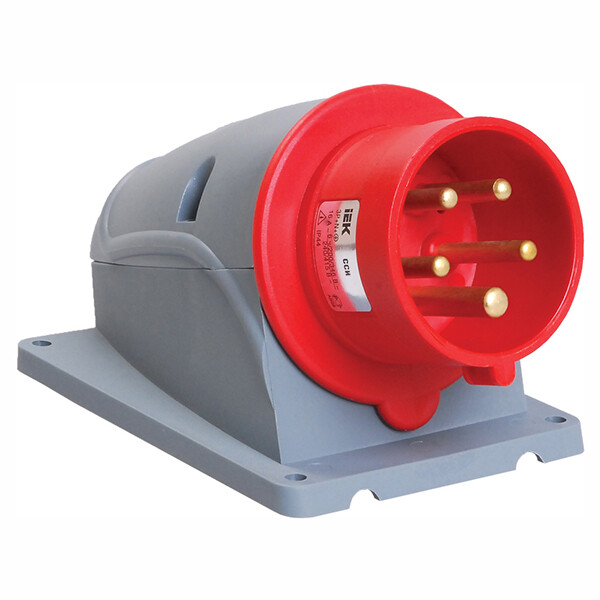

Вилка силовая стационарная ССИ-525 IEK PSN52-032-5 Magnum (32 A, 3P+PE+N, 200 - 240 / 346 - 415 В, IP44)
Силовые разъемы IEK серии Magnum предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно-массовых мероприятий, гостиниц, турбаз и т.д.
Разработаны в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников.
Конструктивное решение силовых разъемов Magnum сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.
Преимущества
- Высокая надежность и безопасность конструкции.
Усиленная конструкция позволяет выдерживать повышенные нагрузки и жесткие условия эксплуатации.
Пластиковые детали изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
Усиленная система присоединения проводников.
Крышка надежно закреплена, обеспечивает защиту от попадания внутрь разъема пыли, влаги.
- Эргономичность и экологичность изделий.
Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, при высокой влажности или отрицательных температурах).
- Максимальное удобство монтажа и демонтажа.
Винты на корпусе расположены максимально удобно.

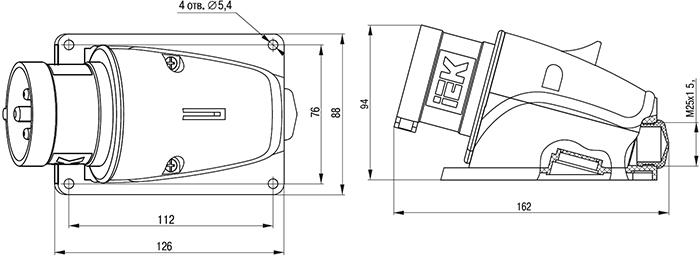

Размеры
Материалы и цвета
| Цветовая кодировка | Красный |
| Материал корпуса | пластик |
Особенности конструкции
 |
Зажимы столбчатого типа с двумя винтами направлены в одну сторону для удобства монтажа. Торцы винтов зашлифованы, что исключает перерезание жил. |
 |
На крышках розеток предусмотрен верхний рычаг и нижний зацеп для комфортного открывания крышки одной рукой. |
 |
Цанговый зажим с сальником из эластичного материала, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надежную фиксацию кабеля в корпусе, а также требуемую степень защиты от пыли и влаги. |  |
Гайка для затяжки цангового зажима со шлицами для отвинчивания и завинчивания. Для упора ключа предусмотрен борт. Специальные выступы-упоры на поверхности служат для удобного закручивания гайки рукой. |
 |
Стационарные разъемы имеют два ввода для кабеля - донный и верхний. Оба ввода снабжены пластиковыми мембранами для обеспечения степени защиты от пыли и влаги. |
 |
Разъемы на токи 63 и 125 А оснащены "пилотным" контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. |
Технические характеристики
| Тип изделия | вилка силовая |
| Исполнение | стационарная, профиль угловой |
| Число контактов | 3P+PE+N |
| Количество полюсов | 3 |
| Диапазон рабочего напряжения, В | 200 - 240 / 346 - 415 |
| Номинальная частота сети, Гц | 50 - 60 |
| Номинальный ток, А | 32 |
| Номинальное напряжение по изоляции, В | 500 |
| Ориентация заземляющего контакта (по циферблату часов) | 6 ч. |
| Рабочая температура, °С | -25... +40 |
| Степень защиты от пыли и влаги | IP44 |
| Группа механического исполнения | М1 (по ГОСТ 17516.1) |
| Тип монтажа | открытая установка |
| Ввод кабеля | уплотнительная гайка |
| Тип подключения | клемма винтовая |
| Поперечное сечение подключаемых проводников, кв.мм | 2,5 - 6,0 |
| Наличие блокировки | нет |
| Срок службы, лет | 15 |
Расшифровка условных обозначений
Пример: ССИ-013 Magnum.
- ССИ - силовые соединители.
- 0 - вид (0 - вилка переносная, 1 - розетка стационарная, 2 - розетка переносная (коннектор), 4 - розетка наклонная скрытой установки, 5 - вилка стационарная).
- 1 - величина тока, А (1 - 16, 2 - 32, 3 - 63, 4 - 125).
- 3 - число контактов (3 - 2P+PE; 4 - 3P+PE; 5 - 3P+PE+N).
- Magnum - серия.
