Описание и характеристики
Муфта концевая 3КНТп-10 (25 - 50) "ЗЭТАРУС" (комбинированный комплект заземления) с наконечниками
Муфта концевая термоусаживаемая 3КНТп-10 предназначена для оконцевания трехжильного силового кабеля с бумажной пропитанной изоляцией на напряжение до 10 кВ (50 Гц).
Применяется на открытом воздухе, в том числе в качестве мачтовой.
Монтаж соединительной муфты может быть осуществлен для кабеля типов ААБл-10, АСБл-10, СБл-10, их аналогов и модификаций.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм.
Особенности конструкции
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
- Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
- Жильные изоляторы "юбки", входящие в комплект, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
- В комплект входят алюминиевые наконечники с контактными винтами со срывающимися головками при затяжке.
- Комбинированный комплект заземления включает припой ПОС-30, жир паяльный, пружину ППД, контактную пластину (терка).

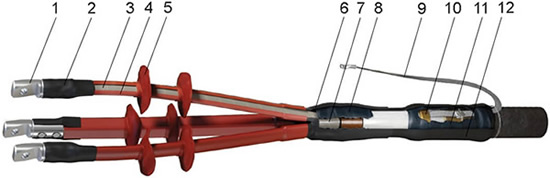

1 - наконечник болтовой 2НБ.
2 - манжета герметизации наконечника.
3 - маслоотделительная жильная трубка.
4 - антитрекинговая жильная трубка.
5 - изолятор.
6 - перчатка термоусаживаемая.
7 - герметик маслостойкий на корешок разделки.
8 - герметик маслостойкий.
9 - провод заземления с наконечником.
10 - материалы присоединения проводника заземления.
11 - герметик узла заземления.
12 - манжета поясная.
Технические характеристики
| Артикул | zeta21423 |
| Тип изделия | муфта кабельная концевая |
| Тип муфты | 3КНТп-10 |
| Исполнение | с наконечниками |
| Сечение кабеля, кв.мм | 25 - 50 |
| Количество жил | 3 |
| Максимальное рабочее напряжение, кВ | 10 |
| Наличие защитного слоя в кабеле | с броней / без брони |
| Тип изоляции | бумажная |
| Комплект заземления | комбинированный |
| Длина разделки, мм | 800 |
| Климатическое исполнение и категория размещения | УХЛ1, УХЛ5 |
