Описание и характеристики

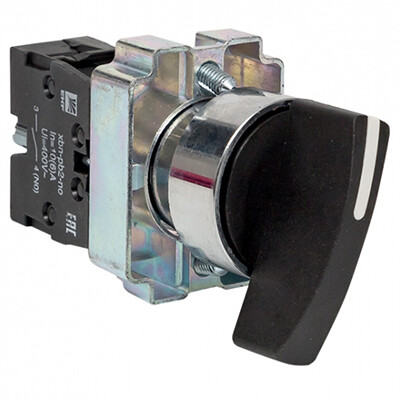

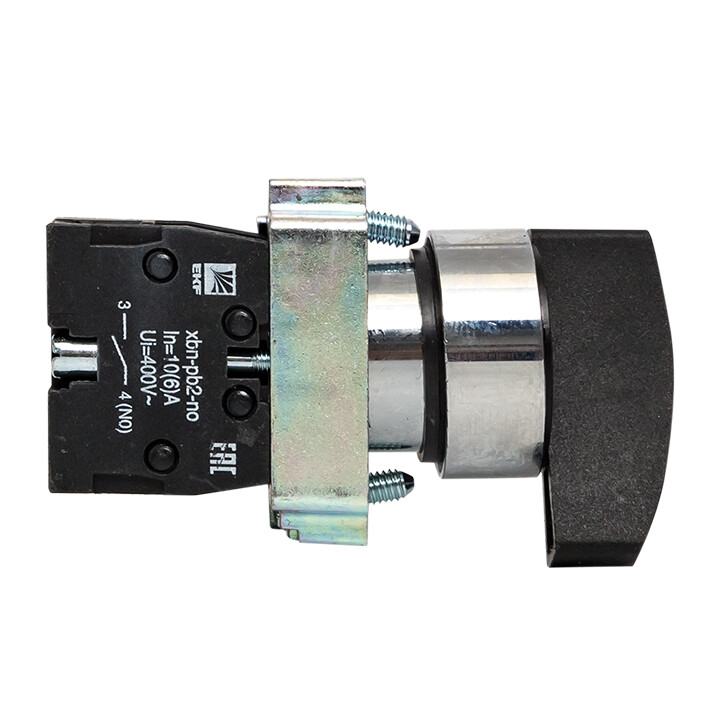

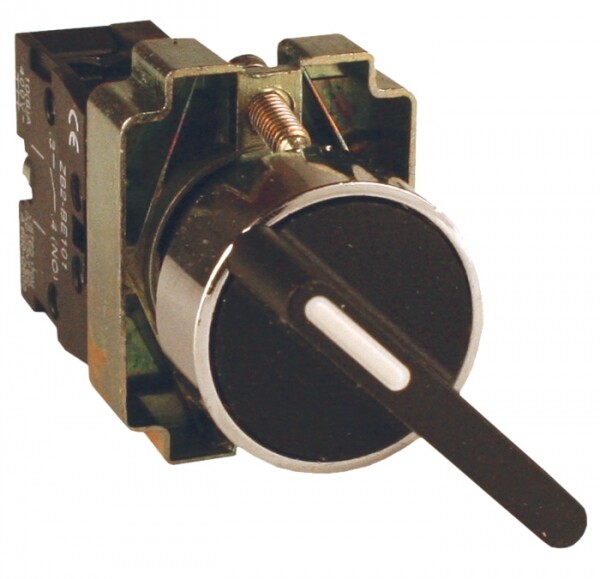

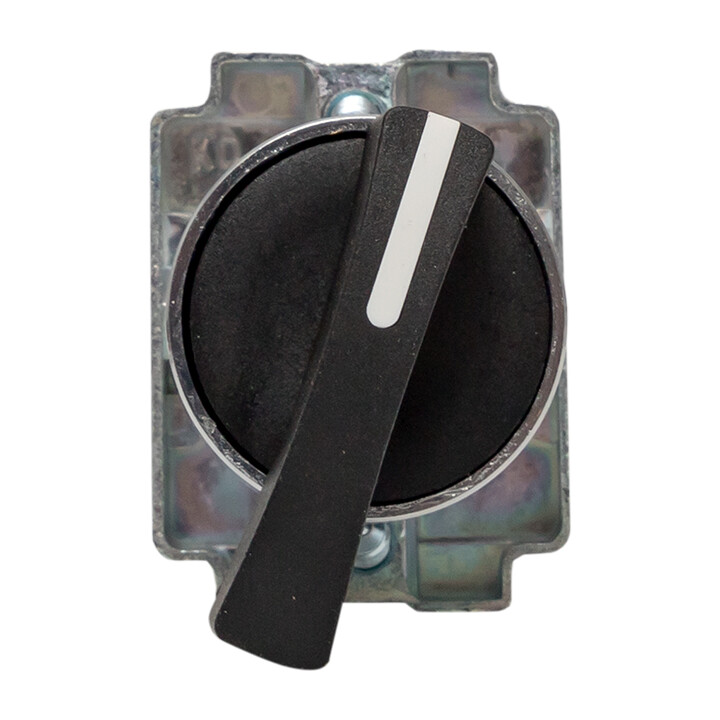

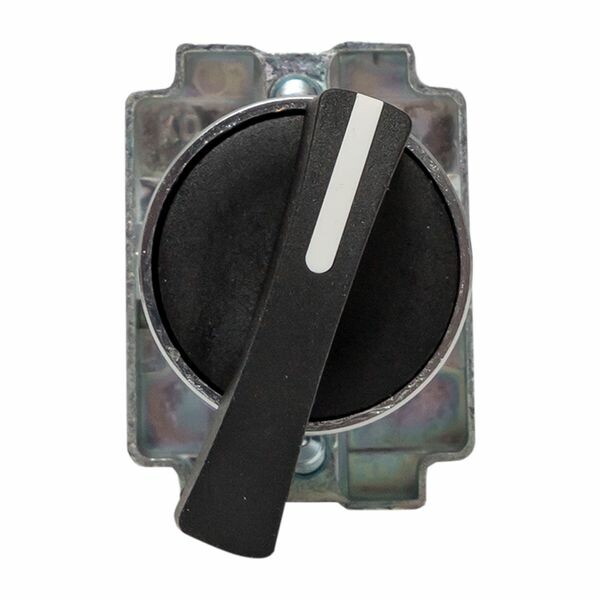

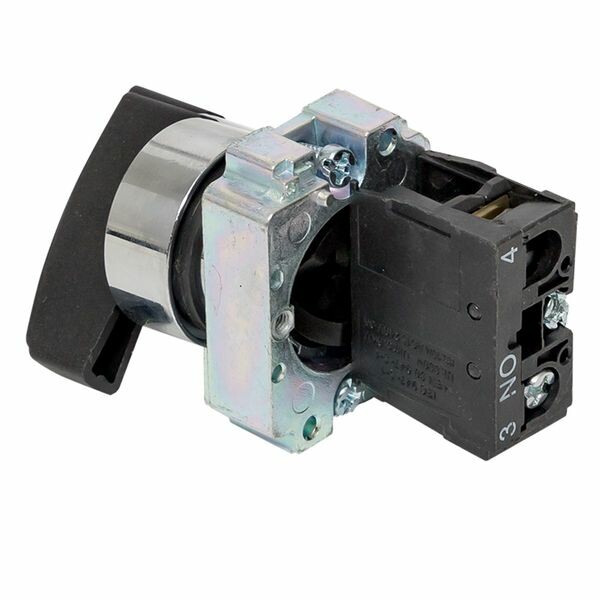

Переключатель BJ21 2P NO EKF PROxima, черный
Переключатели EKF серии PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями переменного тока частотой 50 / 60 Гц с напряжением до 660 В и постоянным напряжением до 400 В.
Применяются в щитовом оборудовании диспетчеризации, управлении, распределении электроэнергии, в испытательных стендах, пультах управления и т.п.
Соответствуют ГОСТ IEC 60947-5-1-2014.
 |
 |
 |
 |

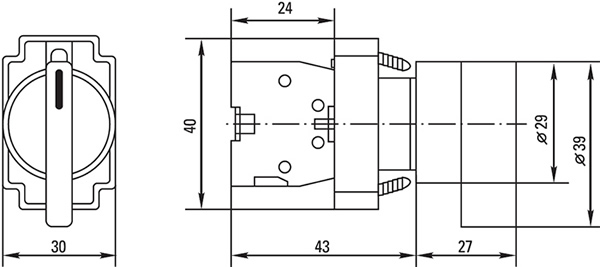

Размеры
Материалы и цвета
| Цвет рукоятки | Черный |
| Цвет переднего кольца | Хром |
| Материал рукоятки | пластик |
| Материал переднего кольца | металл |
Технические характеристики
| Артикул | xb2-bj21 |
| Тип изделия | переключатель |
| Исполнение | разборный, без подсветки |
| Номинальное рабочее напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Номинальный рабочий ток контактов, А | 7,5 |
| Количество нормально замкнутых контактов | 0 |
| Количество нормально разомкнутых контактов | 1 |
| Количество позиций переключения | 2 |
| Тип элемента управления | рукоятка длинная |
| Без самовозврата (с фиксацией) | да |
| Номинальное напряжение изоляции Ui, В | 660 |
| Механическая износостойкость, циклов В-О | 60 х 104 |
| Диаметр монтажного отверстия, мм | 22 |
| Диапазон рабочих температур, °C | -10... +40 |
| Степень защиты от пыли и влаги | IP40 |
| Тип электрического подключения | винтовое соединение |
| Вес изделия, г | 108 |
| Срок службы, лет | 10 |
Схема подключения типовая
