Описание и характеристики

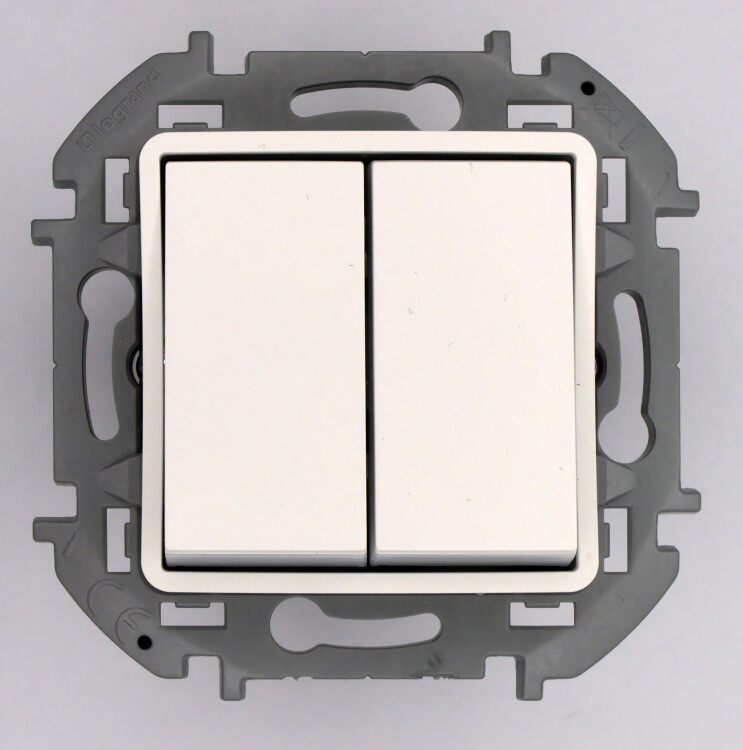

Переключатель двухклавишный Legrand 673655 Inspiria (10 АX, IP20) скрытой установки, белый
Гарантированная надежность и безопасность механизма электроустановочных изделий Inspiria от Legrand сочетается с современным плоским дизайном, лаконичностью форм и мягкостью линий.
Современный функционал коллекции Inspiria в полной мере отвечает актуальным требованиям людей и интерьеров.
Размеры
| Высота суппорта, мм | 76 |
| Ширина суппорта, мм | 76 |
| Глубина общая, мм | 46 |
| Глубина внешняя, мм | 14 |
Материалы и цвета
| Цвет лицевой панели | Белый (RAL 9003) |
| Тип поверхности лицевой панели | глянцевый |
| Материал лицевой панели | ABS пластик |
| Материал механизма | поликарбонат |
| Материал суппорта | поликарбонат, армированный на 10 % стекловолокном |
Особенности конструкции
- Компактный механизм с глубиной всего 20 мм комфортно размещается в различных монтажных коробках.
- Все токоведущие части выключателя имеют защиту от случайного прикосновения.

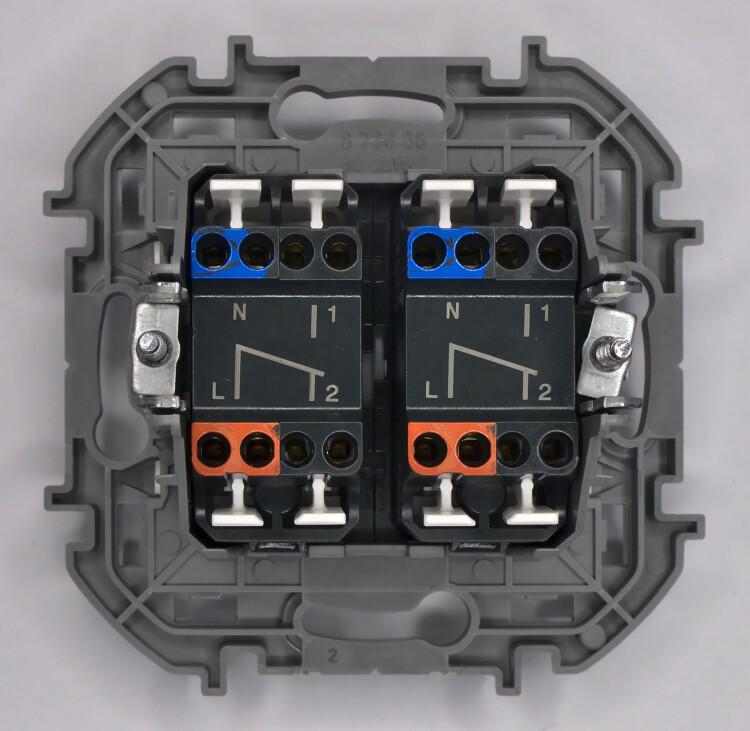

- Безвинтовые зажимы для присоединения проводов обеспечивают быстрое подключение и отключение,
гарантируют надежное и долговечное соеднинение и не требуют обслуживания. - Удобные широкие толкатели облегчают работу по демонтажу провода.
- Улучшенная эргономика снижает вероятность искрения при коммутации светодиодов.
- Материал лицевой панели стоек к выгоранию и загрязнениям.
- Материал суппорта и корпуса механизма обладает высокой прочностью, не проводит электрический ток, не поддерживает горение.
- Скрытые острые крепежные лапки с широким углом раскрытия обеспечивают травмобезопастный монтаж и надежную фиксацию в монтажной коробке.
- Ход клавиши короткий, негромкий.
Технические характеристики
| Тип изделия | переключатель |
| Конструктивное исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Количество клавиш | 2 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 - 60 |
| Номинальный ток | 10 АХ* |
| Наличие подсветки / индикации | нет |
| Температура эксплуатации, °C | -5... +35 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешних механических воздействий | IK04 |
| Тип клемм | безвинтовой зажим |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) и винтами |
* АХ означает способность переключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Монтаж
- Для установки изделия, не снимая лицевую панель, закрепите механизм в монтажной коробке.
- Установите рамку на необходимую глубину.
- Для демонтажа изделия, используя отвертку, аккуратно подденьте и снимите рамку, снимите механизм.
Внимание!
Для демонтажа нужно надавить на толкатель и извлечь провод. Не извлекайте провод, не нажав на толкатель!
