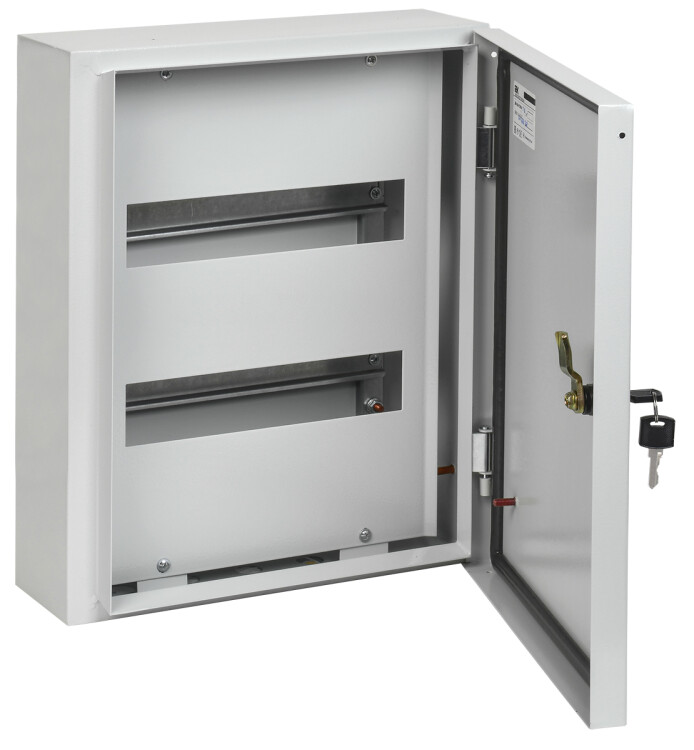

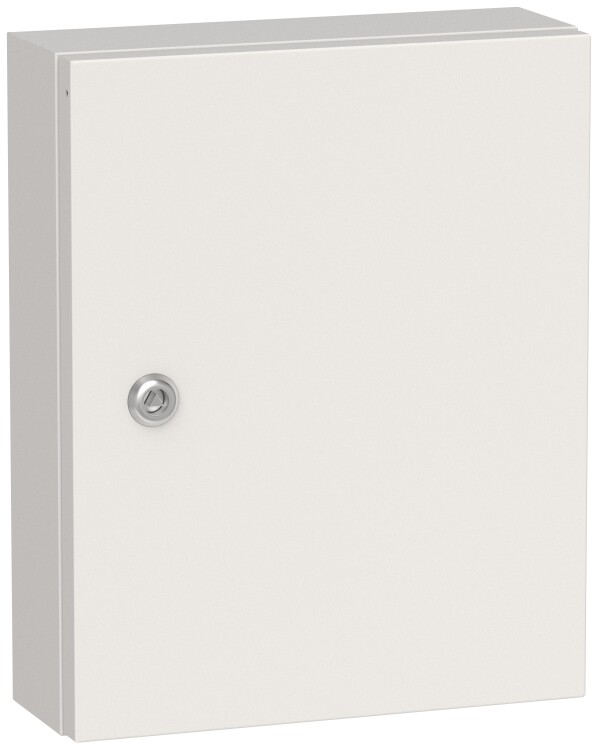

Корпус металлический навесной IEK ЩРн-24 Titan 3 (2 х 12 модулей, IP54), 410 х 330 х 120 мм, серый
Корпуса металлические навесные IEK серии Titan 3 со степенью защиты от пыли и влаги IP54 предназначены для сборки никзвольтных электрощитов распределительного типа в квартирах, коттеджах и административных зданиях.
Преимущества
- Классический лаконичный дизайн.
- Повышенная защита от пыли и влаги.
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Размеры и вес
| Высота корпуса, мм |
410 |
| Ширина корпуса, мм |
330 |
| Глубина корпуса, мм |
120 |
| Вес изделия, кг |
5,1 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
сталь |
Особенности конструкции
- Корпус сварной металлический с полимерным защитным покрытием.
- Нижняя поверхность корпуса имеет отверстия для ввода кабеля и проводов.
- На задней стенке выполнены отверстия для навески на стену.
- Внутри корпуса установлены Т-образные рейки ТН35-7,5 для соответствующего количества электроаппаратов, элементы для крепления шин N и РЕ, оперативная панель.
- Дверца корпуса запирается на замок.
Технические характеристики
| Артикул |
MKM11-N-24-54-Z |
| Тип изделия |
корпус щита распределительного |
| Исполнение |
навесной |
| Номинальный ток, А |
125 |
| Общее количество модулей |
24 |
| Количество рядов |
2 |
| Число модулей в ряду |
12 |
| Количество дверей |
1 |
| Наличие ревизионного окна |
нет |
| Наличие замка |
есть |
| Максимальная статическая нагрузка на оболочку, Н |
40 |
| Потеря эффективной мощности, Вт |
60 |
| Расположение вводных отверстий |
снизу |
| Температура окружающего воздуха при эксплуатации, °C |
-40... +40 |
| Относительная влажность воздуха, % |
75* при +15 °C |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У2 |
| Степень защиты от внешних механических воздействий |
IK08 |
* Допускается влажность воздуха 100% при температуре +25 °C.
Комплектация
- Корпус металлический - 1 шт.
- Провод заземления - 1 шт.
- Комплект для навески корпуса.
- Сальники - 5 шт.
- Знак "Заземление" - 1 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Таблица маркировочная (12 модулей) - 2 шт.
- Метизы.
