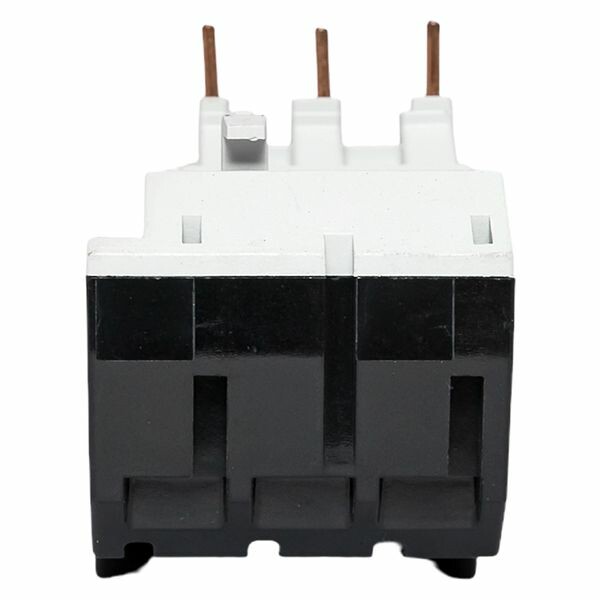

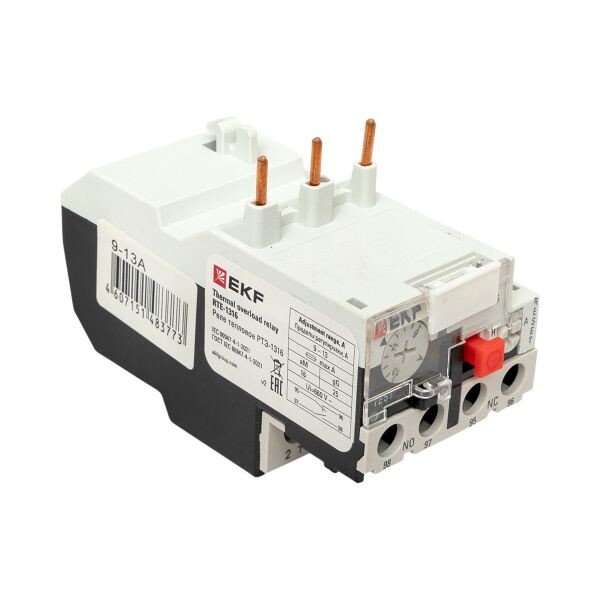

Реле тепловое 9-13А РТЭ-1316 EKF PROxima

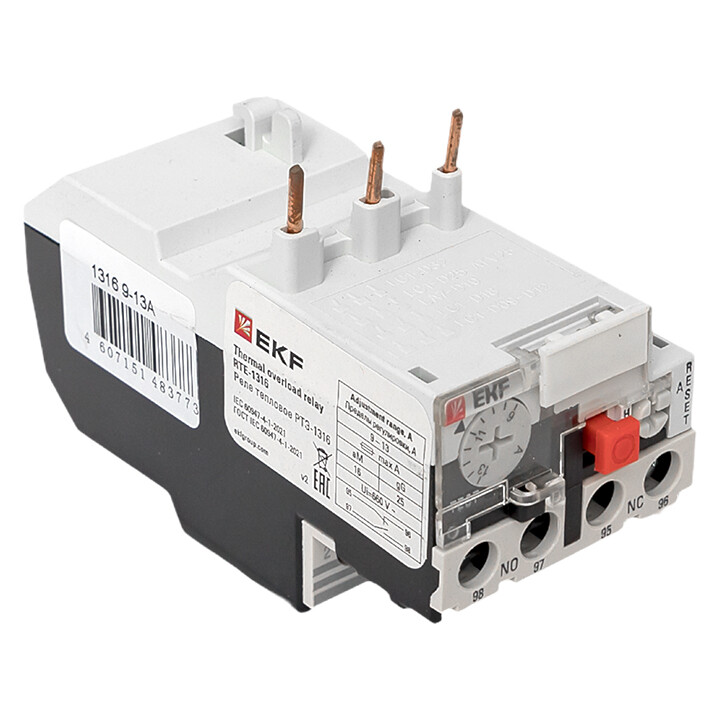

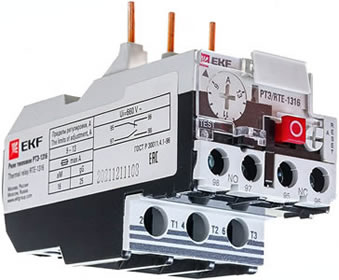

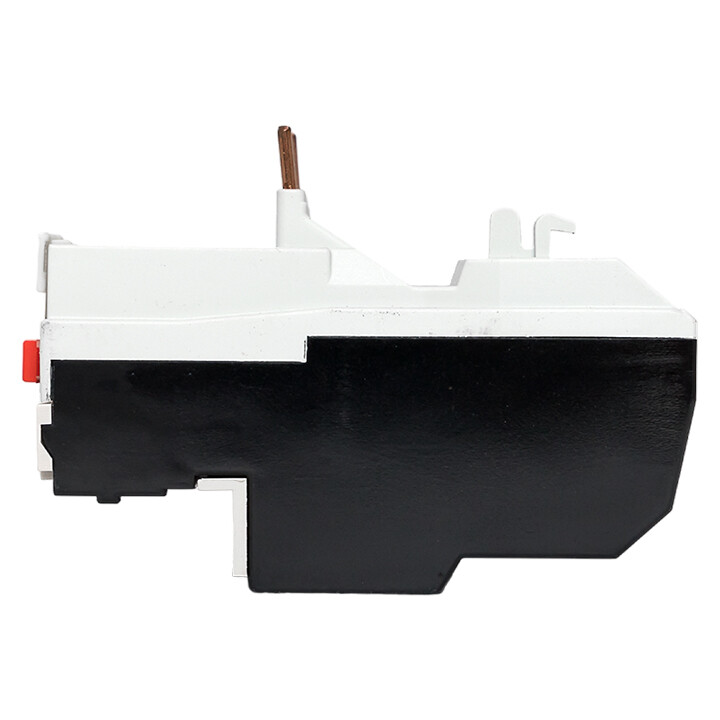

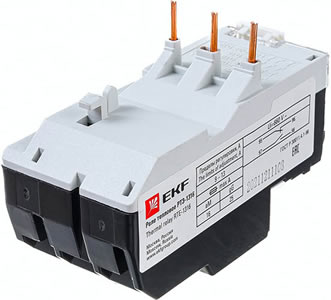

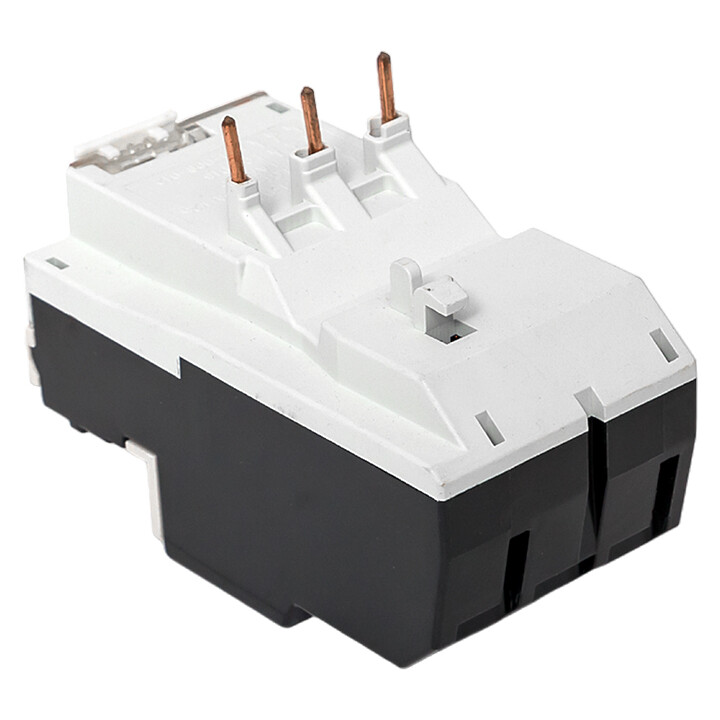

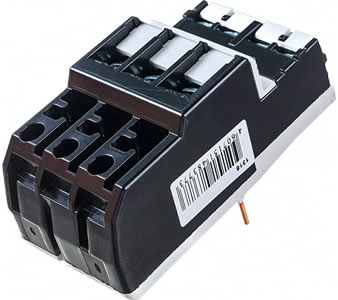

Реле перегрузки тепловое РТЭ-1316 EKF PROxima (9 - 13 А)

Тепловые реле EKF серии РТЭ PROxima предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.

Реле РТЭ-1ХХХ - РТЭ-3ХХХ применяются в качестве комплектующих изделий в схемах управления электроприводами совместно с контакторами серии КМЭ EKF PROxima.

Соответствуют ГОСТ IEC 60947-4-1-2021.

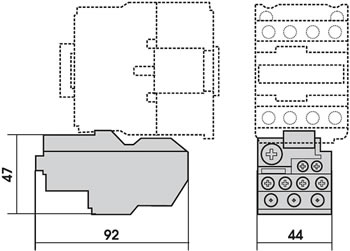

Размеры

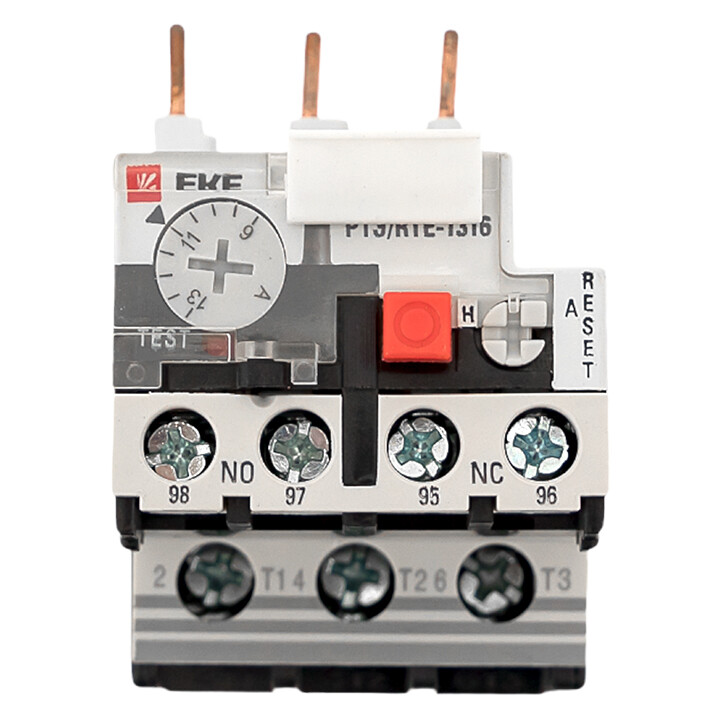

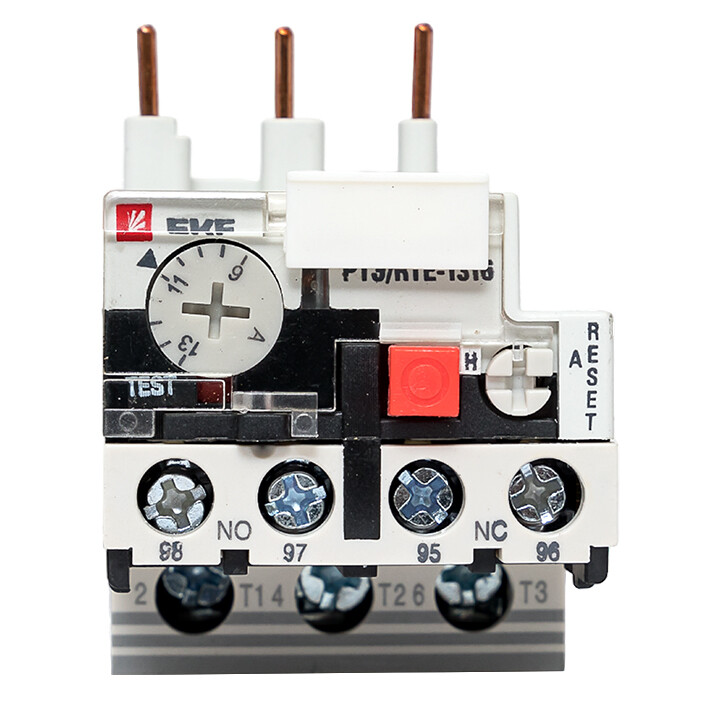

Особенности конструкции

	Два режима повторного включения после перегрузки: ручной и автоматический.		Кнопкой "Тест" возможно проверить состояние механизма расцепления, а также принудительно отключить пускатель.
	Тарельчатые зажимы обеспечивают надежное крепление проводника.		Маркировочная площадка в комплекте для идентификации пускателей в щите.
	Пломбируемая прозрачная крышка настроек позволяет исключить несанкционированный доступ к настройкам РТЭ.		Подстройка реле под конкретного потребителя.

Технические характеристики

Артикул	rel-1316-9-13
Тип изделия	реле перегрузки (тепловое)
Максимально допустимое рабочее напряжение Ue, В	660
Количество и тип вспомогательных контактов	1НО + 1НЗ
Регулируемый диапазон тока, А	9... 13
Номинальное напряжение изоляции Ui, В	690
Кнопка для функции перезапуска	есть
Ввод для перезапуска	есть
Наличие функции автоматического перезапуска	есть
Положение в пространстве	на вертикальной плоскости вертикальное
Тип подключения силовой электрической цепи	винтовое соединение
Диапазон рабочих температур, °C	-40... +50
Климатическое исполнение и категория размещения	УХЛ3
Вес изделия, г	165

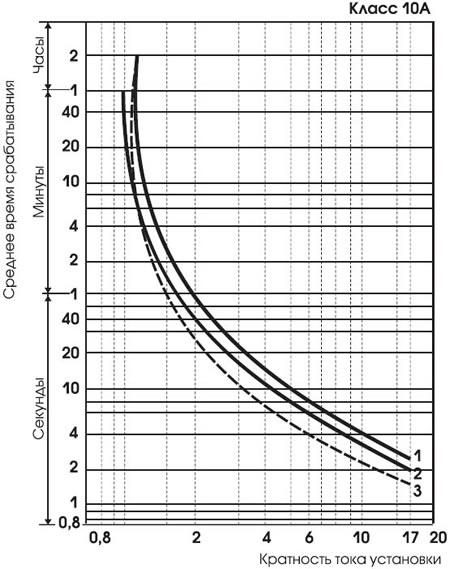

Времятоковые характеристики отключения

Кривые срабатывания реле:

1. Симметричный трехфазный режим из холодного состояния.
2. Симметричный двухфазный режим из холодного состояния.
3. Симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние).

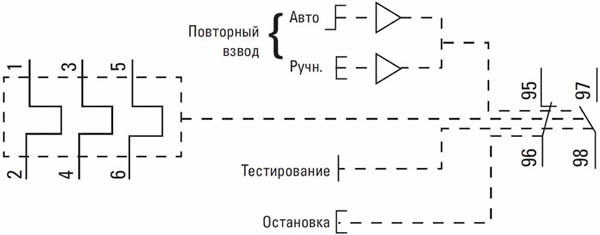

Cхема электрическая принципиальная

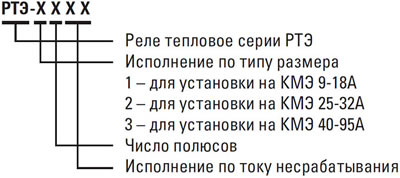

Расшифровка условных обозначений
