Описание и характеристики

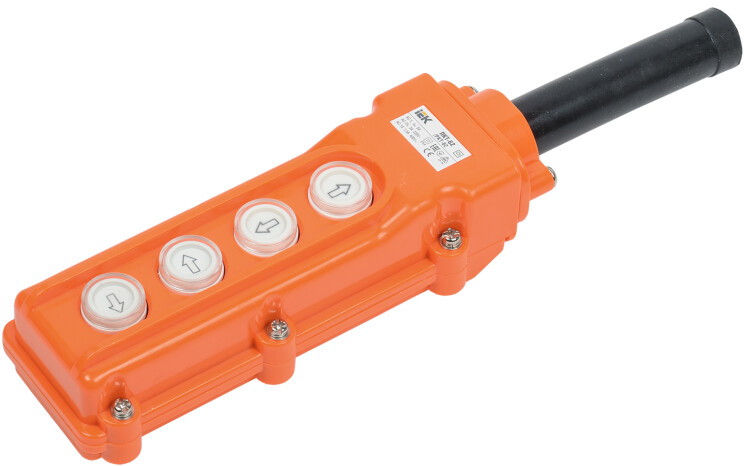

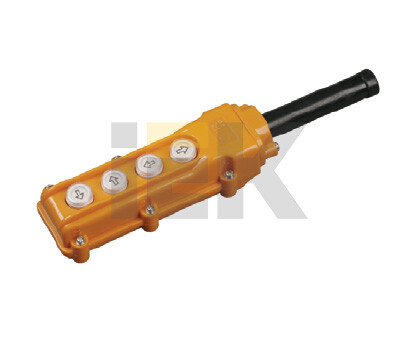

Пост кнопочный ПКТ-62 IEK BPU10-4 (IP54) на 4 кнопки
Пульты кнопочные серии ПКТ предназначены для дистанционного управления электроприводами машин и механизмов в цепях переменного тока промышленного назначения напряжением до 400 В частотой 50 Гц.
Представляют собой герметичный корпус из термостойкого ABS пластика с установленными кнопками.
Для герметизации ввода кабеля предусмотрен защитный сальник, а между корпусом и панелью устанавливается герметизирующая прокладка.
По своим конструктивным и техническим характеристикам пульты кнопочные серии ПКТ соответствуют требованиям российского стандарта ГОСТ Р50030.5.1-99.
Пульты прошли сертификационные испытания.
Получен сертификат соответствия РОСС CN.ME86.B00132 на серийный выпуск.
Преимущества
- Пост выполнен из негорючего материала.
- Защитный сальник на вводе кабеля исключает попадание влаги и пыли внутрь корпуса.

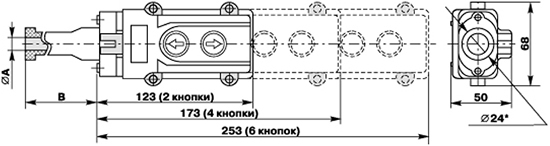

Размеры
| Размеры, мм | |
|---|---|
| OА | В |
| 12 | 100 |
Материалы и цвета
| Цвет корпуса | Оранжевый |
| Материал корпуса | пластик |
Технические характеристики
| Тип изделия | пульт управления кнопочный | |
| Конструктивное исполнение | нажимной с самовозвратом | |
| Количество кнопок управления | 4 | |
| Функции кнопок управления | пуск вперед, назад, вправо, влево | |
| Наличие блокировки кнопок управления | механическая блокировка | |
| Номинальное рабочее напряжение Ue, В | 120, 230, 400 | |
| Номинальная частота тока сети, Вт | 50 | |
| Условный тепловой ток в оболочке Ithe, А | 5 | |
| Номинальный рабочий ток Ie в категории применения АС-15*, А | 120 В | 6 |
| 230 В | 3 | |
| 400 В | 1,5 | |
| Включающая и отключающая способность коммутационных элементов в условиях нормальной нагрузки (cos ?= 0,3), А | 10 le / le | |
| Номинальное напряжение изоляции Ui, В | 500 | |
| Коммутационное перенапряжение Uk, В | 500 | |
| Номинальный условный ток короткого замыкания Icw, А | 1000 | |
| Номинальное импульсное напряжение Uimp, кВ | 4 | |
| Защита от тока короткого замыкания при токе Ie, предохранитель gG, А | 6 А | 10 |
| 3 А | 5 | |
| 1,5 А | 3 | |
| Усилие управления, Н | 30 | |
| Коммутационная износостойкость, циклов В-О | 10000 | |
| Механическая износостойкость, циклов В-О | 30000 | |
| Температура эксплуатации, °С | -25... +45 | |
| Относительная влажность воздуха, % | 50** при +40 °С | |
| Степень защиты от пыли и влаги | IP54 | |
| Степень загрязнения | 3 | |
| Группа механического исполнения | М4 (ГОСТ 17516.1) | |
| Применение в окржающей среде | В | |
| Класс защиты от поражения электрическим током | II | |
| Сечение подключаемых проводников, не более, кв.мм | 1,5 | |
| Срок службы, не менее, лет | 15 (со дня ввода в эксплуатацию) | |
* Категория применения АС-15 - управление электромагнитами большой мощности (свыше 72 Вт).
** Допускается использование пультов при относительной влажности 90 % и температуре +20 °С.

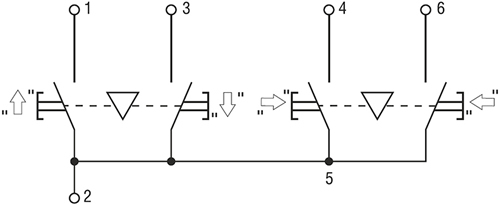

Схема электрическая
Условия эксплуатации
- Для обеспечения механической прочности при эксплуатации и исключения попадания пыли и влаги в месте ввода проводников необходимо использовать кабель в резиновой изоляции с сечением, соответствующим внутреннему диаметру резинового сальника пульта (см. OА).
- При использовании кабеля меньшего сечения резиновый сальник пульта необходимо обжимать хомутом.
