Описание и характеристики

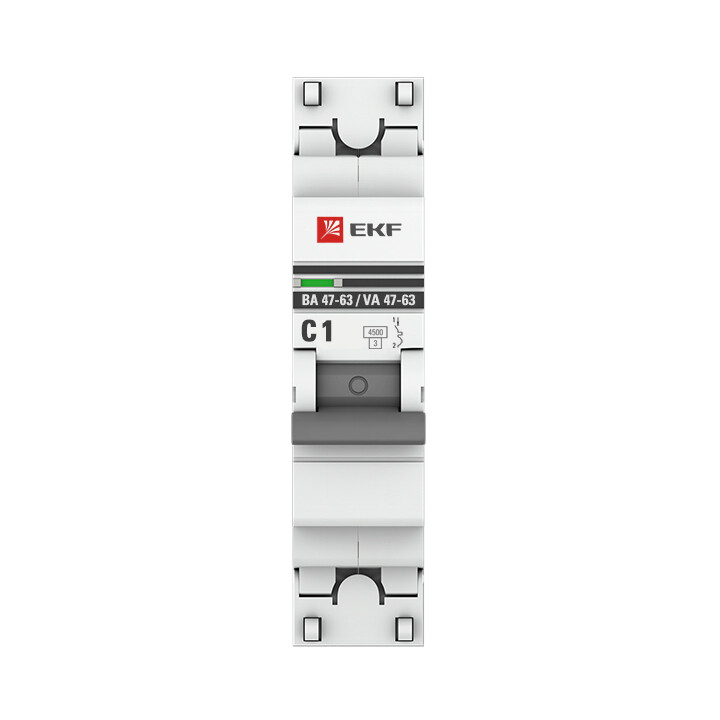

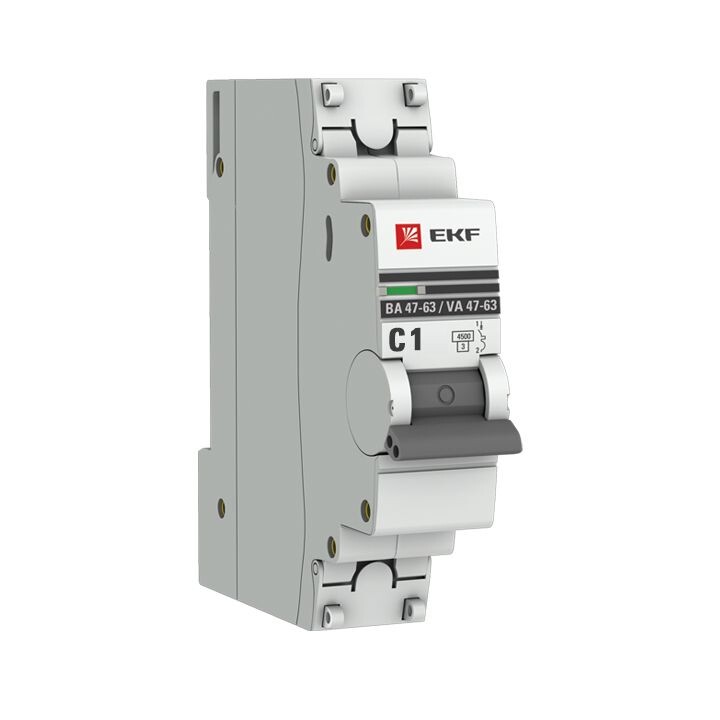

Автоматический выключатель EKF 1Р 1А (С) 4,5кА ВА47-63 PROxima
Выключатели автоматические EKF серии ВА 47-63 4,5 кА PROxima являются механическими коммутационными аппаратами.
Применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1.
Преимущества
- Пластиковые крышки закрывают доступ к винтовому зажиму, а также используются для опломбирования выключателей, что исключает несанкционированный доступ к проводникам.
- Корпус усилен дополнительными заклепками для устранения эффекта расхождения корпуса.
- Удобная ручка управления обеспечивает надежное оперирование изделием.
- Цветовой индикатор состояния на лицевой панели.
- Свободный монтаж на DIN-рейку благодаря конструкции установочного зажима.

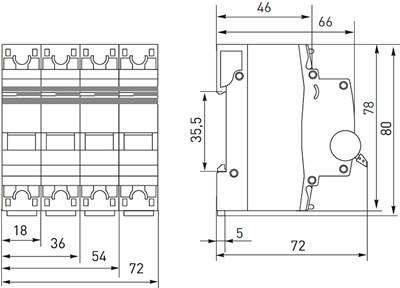

Размеры

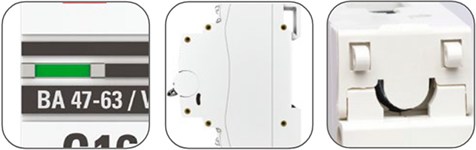

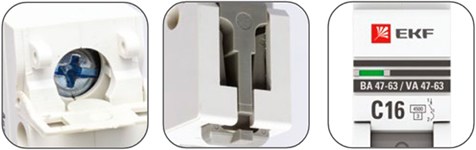

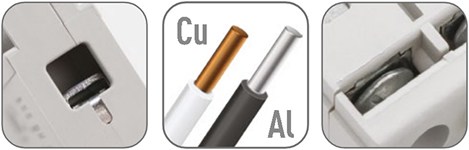

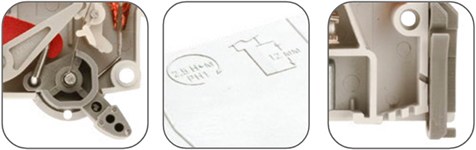

Особенности конструкции
- Увеличенная твердость винтов.
- Двухпозиционный зажим на DIN-рейку.
- Монолитная лицевая панель.
- Индикаторное окно состояния контактов.
- Повышенная жесткость корпуса.
- Панели для пломбировки клемм.
- Автоматическая доводка рукоятки управления.
- Момент затяжки и глубина зачистки провода на корпусе (момент затяжки увеличен до 3,5 Н*м).
- Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой.
- Клеммы с насечками для надежного соединения с проводниками.
- Возможна коммутация алюминиевым и медным проводником.
- Отверстия для крепления U-образной шины типа Fork.
Технические характеристики
| Артикул | mcb4763-1-01C-pro |
| Тип изделия | выключатель автоматический |
| Общее количество полюсов | 1 |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное (расчетное) напряжение, В | 230 |
| Тип напряжения | АС (переменный) |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 1 |
| Характеристика срабатывания (кривая тока) | С |
| Номинальная отключающая способность, Icn, при 230 В, кА | 4,5 (ГОСТ IEC 60898-1) |
| Отключение нейтрали (N) | нет |
| Мощность рассеивания, Вт | 1,2 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Категория применения | А |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Способ монтажа | на DIN-рейку |
| Положение в пространстве | вертикальное или горизонтальное на вертикальной поверхности |
| Поперечное сечение подключаемого провода, кв.мм | 1... 25 (многопроволочный гибкий) |
| Момент затяжки, Н*м | 3,5 |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 10000 |
| Рабочая температура окружающей среды, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (в модульном шкафу) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 2 |
| Возможность дополнительной комплектации | есть |
| Масса нетто одного полюса, кг | 0,1 |
| Срок службы, лет | 10 |

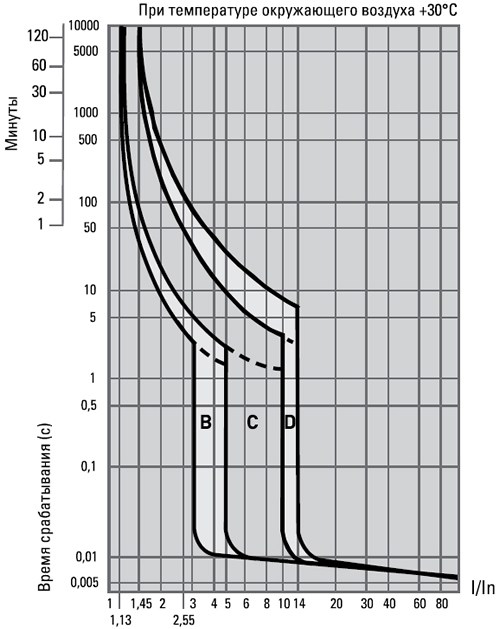

Время-токовые характеристики
В - срабатывание электромагнитной защиты между 3- и 5-кратным значениями номинального тока.
С - срабатывание электромагнитной защиты между 5- и 10-кратным значениями номинального тока.
D - срабатывание электромагнитной защиты между 10- и 14-кратным значениями номинального тока.

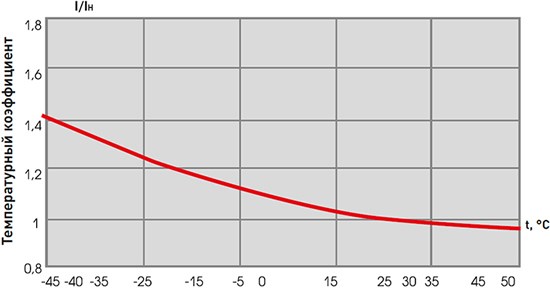

Температурный коэффициент
Коэффициент пересчета номинального тока выключателей в зависимости от температуры окружающей среды:
Подключение
Схема подключения
Присоединение
- Проводник жесткий / гибкий / с наконечником:
- Шина соединительная (PIN, Fork):
Подключение дополнительных устройств
- Аварийный контакт АК-47 (отверстие слева).
- Блок-контакт БК-47 (отверстие слева).
- Расцепитель минимального и максимального напряжения РММ-47 (отверстие справа).
- Расцепитель независимый РН-47 (отверстие справа).
