Описание и характеристики

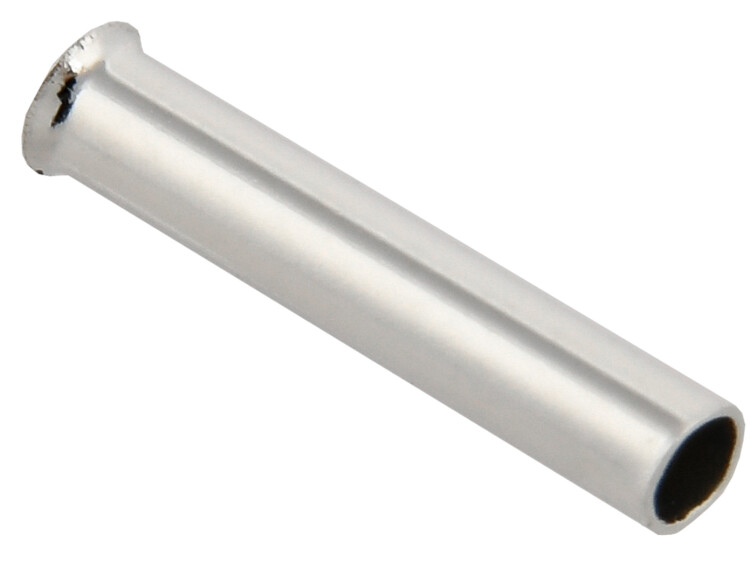

Наконечник-гильза НГ 1,0-6 IEK

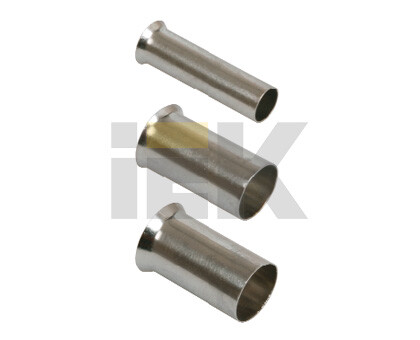

Наконечники-гильзы типа НГ (втулочные) IEK без изоляции предназначены для соединения или оконцевания проводов и кабеля с медными или алюминиевыми жилами сечением от 0,5 до 50 кв.мм в электрических цепях переменного и постоянного тока напряжением до 400 В.
Наконечники-гильзы НГ под один провод относятся к изделиям одновыводным соединительным без дополнительных средств крепления.
Преимущества
- Простой и быстрый монтаж многопроволочных проводов при подключении различного электрооборудования.
- Надежность электрического контакта.
- Несколько вариантов длины втулки для одного сечения.
- Расширенный диапазон температуры эксплуатации, в сравнении с изолированными наконечниками, с возможностью использования с проводниками с термостойкой изоляцией.

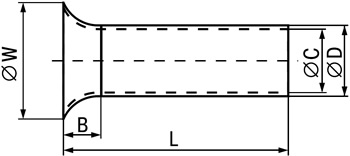

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| L | ØD | ØC | B | ØW |
| 6,0 | 1,7 | 1,4 | 0,5 | 2,5 |
Материалы
- Луженая медь.
Технические характеристики
| Артикул | UEN10-1006 |
| Тип изделия | наконечник-гильза |
| Наличие изоляции | нет |
| Номинальное сечение проводников, кв.мм | 1,0 |
| Температура окружающей среды, °C | -40... +80 |
| Относительная влажность воздуха, не более, % | 90 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Группа механического исполнения | М3 (ГОСТ 17516) |
| Тип монтажа | опрессовка |
| Инструмент | клещи обжимные |
| Срок службы, не менее, лет | 5 |
