Описание и характеристики

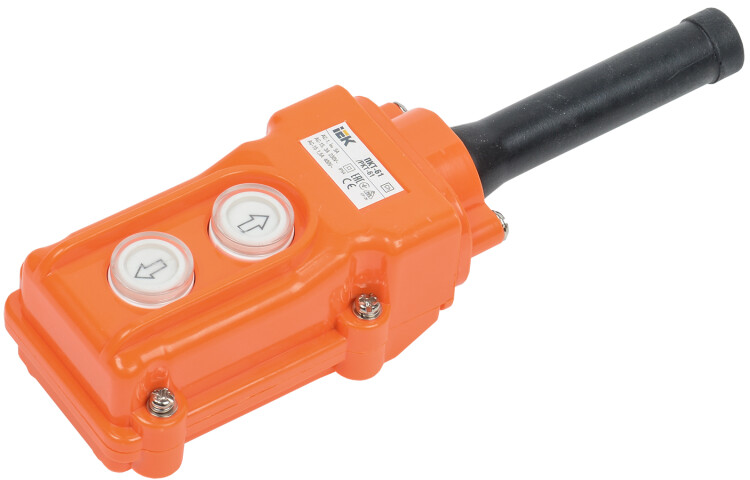

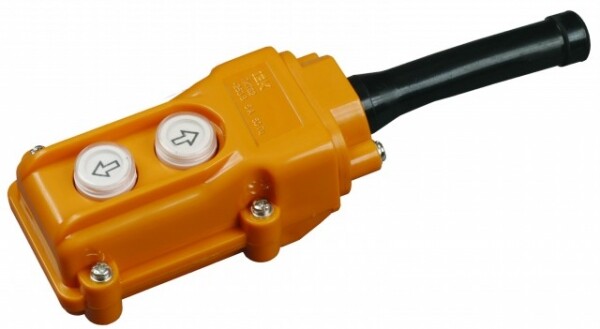

Пост управления ПКТ-61 IEK BPU10-2 (2 кнопки, IP54)
Пульты управления IEK серии ПКТ предназначены для дистанционного управления электроприводами машин и механизмов в цепях переменного тока промышленного назначения напряжением до 400 В частотой 50 Гц.
Применяются на промышленных объектах, строительных площадках.
По своим конструктивным и техническим характеристикам соответствуют требованиям ГОСТ Р50030.5.1-99.
На серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00132.

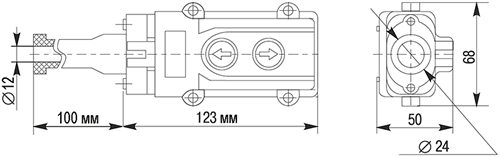

Размеры
Материалы и цвета
| Цвет корпуса | Оранжевый |
| Материал корпуса | негорючий ABS пластик |
Особенности конструкции
- Пульт управления ПКТ представляет собой герметичный корпус из термостойкого ABS пластика с установленными кнопками.
- Для герметизации ввода кабеля предусмотрен защитный сальник, а между корпусом и панелью устанавливается герметизирующая прокладка.
Технические характеристики
| Тип изделия | пульт управления | |
| Количество кнопок управления | 2 | |
| Конструктивное исполнение кнопок управления | нажимные с самовозвратом | |
| Функции кнопок управления | пуск вперед, пуск назад | |
| Наличие блокировки кнопок управления | механическая блокировка | |
| Номинальное рабочее напряжение Ue, В | 120, 230, 400 | |
| Номинальная частота тока сети, Гц | 50 | |
| Номинальный рабочий ток Ie в категории применения АС-15, А | 120 В | 6 |
| 230 В | 3 | |
| 400 В | 1,5 | |
| Включающая и отключающая способности коммутационных элементов в условиях нормальной нагрузки, cos ?=0,3, А | 10 Ie/Ie | |
| Номинальное напряжение изоляции Ui, В | 500 | |
| Коммутационное перенапряжение Ui, В | 500 | |
| Условный тепловой ток в оболочке Ithe, А | 5 | |
| Номинальный условный ток короткого замыкания Icw, А | 1000 | |
| Номинальное импульсное напряжение Uimp, кВ | 4 | |
| Защита от тока короткого замыкания при токе Ie, предохранитель gG, А | 6 А | 10 |
| 3 А | 5 | |
| 1,5 А | 3 | |
| Усилие управления, Н | 30 | |
| Коммутационная износостойкость, циклов В-О | 10000 | |
| Механическая износостойкость, циклов В-О | 30000 | |
| Сечение подключаемых проводников, не более, кв.мм | 1,5 | |
| Диапазон рабочих температур, °C | -25... +45 | |
| Относительная влажность воздуха, % | 50 при +40 °C | |
| Степень защиты от пыли и влаги | IP54 | |
| Степень загрязнения окружающей среды | 3 | |
| Применение в окружающей среде | В | |
| Группа механического исполнения | М4 (ГОСТ 17516.1) | |
| Класс защиты от поражения электрическим током | II (ГОСТ 12.2.007.0) | |
| Срок службы, не менее, лет | 15 (со дня ввода в эксплуатацию) | |
Схема электрическая
Условия эксплуатации
- Для обеспечения механической прочности при эксплуатации и исключения попадания пыли и влаги в месте ввода проводников необходимо использовать кабель в резиновой изоляции с сечением, соответствующим внутреннему диаметру резинового сальника пульта.
- При использовании кабеля меньшего сечения резиновый сальник пульта необходимо обжимать хомутом.
- Эксплуатация пульта допускается только при наличии защитного устройства в цепи (автоматический выключатель, предохранитель).
