Описание и характеристики

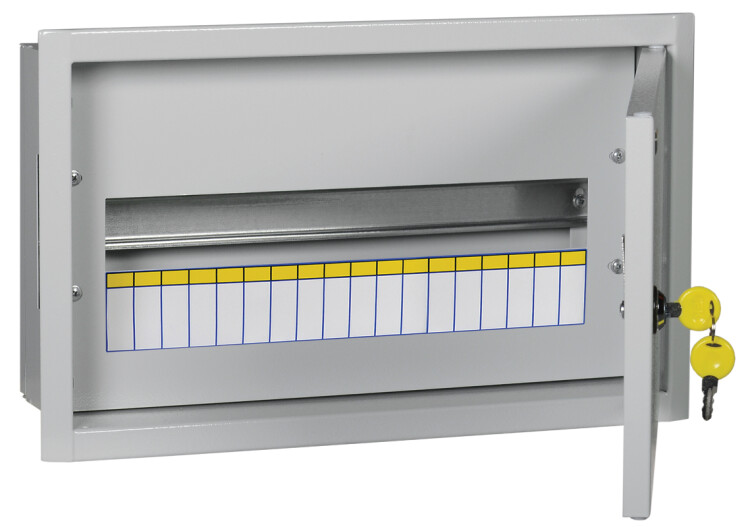

Корпус металлический встраиваемый IEK ЩРв-18 Titan 3 (1 х 18 модулей, IP31), 265 х 440 х 120 мм, серый
Корпуса металлические встраиваемые IEK серии Titan 3 предназначены для дальнейшей сборки никзвольтных электрощитов распределительного типа в квартирах, коттеджах и административных зданиях.
Преимущества
- Классический лаконичный дизайн.
- Оптимальная глубина шкафа обеспечивает идеальный баланс между удобством монтажа оборудования и возможностью установки его в неглубокие ниши.
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Жесткость конструкции.
Размеры и вес
| Высота корпуса, мм | 265 |
| Ширина корпуса, мм | 440 |
| Глубина корпуса, мм | 120 |
| Вес изделия, кг | 3,4 |
Материалы и цвета
| Цвет корпуса | Серый (RAL 7035) |
| Материал корпуса | сталь |
Особенности конструкции
- Корпус сварной металлический с полиэфирным защитным покрытием (1).
- Нижняя поверхность корпуса имеет отверстия для ввода кабеля и проводов.
- На задней стенке выполнены отверстия для навески на стену.
- Внутри корпуса установлены рейки типа ТН35-7,5 с шагом 126 мм (4), предназначенные для размещения на них модульной электроаппаратуры, для соответствующего количества электроаппаратов.
- Рейки, установленные в нижней части оболочки, служат для фиксации шин N и РЕ.
- На панели (3) имеются окна выхода модульной электроаппаратуры.
- Дверца корпуса запирается на замок (2).
- На внутренней стороне двери имеется узел заземления в виде резьбовой омедненной шпильки.
Технические характеристики
| Артикул | MKM14-V-18-30-T |
| Тип изделия | корпус щита распределительного |
| Исполнение | встраиваемый |
| Номинальный ток, А | 125 |
| Общее количество модулей | 18 |
| Количество рядов | 1 |
| Количество дверей | 1 |
| Наличие ревизионного окна | нет |
| Наличие замка | есть |
| Максимальная статическая нагрузка на оболочку, Н | 41 |
| Потеря эффективной мощности, Вт | 45 |
| Расположение вводных отверстий | сверху, снизу |
| Температура окружающего воздуха при эксплуатации, °C | -60... +40 |
| Относительная влажность воздуха, % | 75* при +15 °C |
| Степень защиты от пыли и влаги | IP31 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень защиты от внешних механических воздействий | IK08 |
* Допускается влажность воздуха 98% при температуре +25 °C.
Комплектация
- Корпус металлический - 1 шт.
- Знак "Заземление" - 1 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Таблица маркировочная (12 модулей) - 1,5 шт.
- Метизы.
