Описание и характеристики

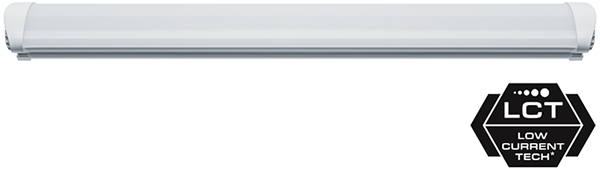

Светильник светодиодный линейный Navigator DSP-02-36-6.5K-IP65-LED (36 Вт, 4500 лм, 6500 К, IP65), 1240 х 118 х 40 мм
Светодиодные пылевлагозащищенные светильники Navigator серии DSP-02-LED (аналог ЛСП) предназначены для освещения коммерческих и промышленных объектов.
Светильники Navigator DSP-02-LED разработаны по технологии LCT, которая повышает эффективность и срок службы светодиодов, а также позволяет минимизировать падение светового потока в течение срока службы.
Возможно приобретение светильников с блоком аварийного питания DSP-02-LED-A.
Преимущества
- Эффективность до 130 лм/Вт.
- Надежный драйвер с высоким КПД и коэффициентом мощности более 0,95.
- Ударопрочный материал.
Размеры
Материалы и цвета
| Тип рассеивателя | опал |
| Цвет корпуса | Белый |
| Материал корпуса и рассеивателя | поликарбонат |
Особенности конструкции
- Корпус и рассеиватель представляют собой единую деталь, полученную методом соэкструзии, что обеспечивает абсолютную герметичность.
- Специальная конструкция обеспечивает легкий доступ к клеммным колодкам и герметичное подключение.
- Внутри корпуса светильника реализована сквозная проводка, что дает возможность подключать светильники в линию.
Технические характеристики
| Артикул | 61004 |
| Тип светильника | ДСП |
| Диапазон рабочего напряжения, В | АС 170 - 265 |
| Номинальное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Источник света | светодиоды DACOL 2835 |
| Номинальный ток, А | 0,17 |
| Мощность светильника, Вт | 36 |
| Аналог | ЛСП 2 х 36 Вт |
| Световой поток, лм | 4500 |
| Цветовая температура, К | 6500 |
| Цвет свечения | Холодный белый |
| Индекс цветопередачи Ra | >80 |
| Коэффициент мощности, cos φ | >0,95 |
| Коэффициент пульсации светового потока, % | <5 |
| Угол рассеивания, градусов | 120 |
| Светоотдача, лм/Вт | 125 |
| Класс светораспределения | П (прямой) |
| Тип кривой силы света | Д (косинусная) |
| Диммирование | нет |
| Диапазон рабочих температур, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP65 |
| Климатическое исполнение и категория размещения | УХЛ1 |
| Степень защиты от внешнего механического воздействия | IK08 |
| Класс защиты от поражения электрическим током | II |
| Класс энергоэффективности | А+ |
| Тип монтажа | накладной / подвесной |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Максимальное количество подключаемых в линию светильников, шт. | 21 |
| Вес изделия, кг | 1,0 |
| Срок службы, часов | 40000 |
Монтаж и подключение

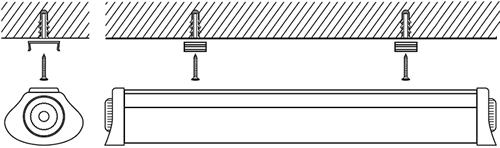

Cветильник серии DSP-02 устанавливается накладным или подвесным способом.
- Обесточьте сетевой кабель (двухжильный кабель с сечением от 0,75 до 1,5 кв.мм, в комплекте нет).
- Для установки светильника накладным способом монтажа наметьте место будущей установки светильника и просверлите отверстия, закрепите монтажные скобы, установите светильник.
- Для установки светильника подвесным способом используйте комплект для подвесного монтажа (в комплекте нет).
- Поверните зажимную гайку гермоввода (1) против часовой стрелки и выдвиньте боковую часть (2) с клеммной колодкой.
- Введите сетевой кабель через гермоввод (3).
- Подключите сетевой кабель к клеммной колодке (4) в соответствии с указанной маркировкой клеммы L, N.
- Задвиньте боковую часть (2) с клеммной колодкой вплотную в корпус, убедитесь, что специальные выступы зажимной гайки совпали со специальными пазами на корпусе светильника, и поверните зажимную гайку гермоввода (1) по часовой стрелке.
Убедитесь, что гайка плотно прилегает к корпусу.
Степень защиты от пыли и влаги IP65 обеспечивается только при использовании кабеля с внешним диаметром от 6 до 10 мм.
При необходимости подключайте светильники в линию, используя противоположную боковину.
В одну линию от одной сети электропитания можно подключить не более 21 светильников мощностью 36 Вт.
