Описание и характеристики

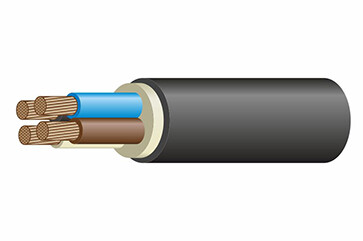

Кабель ВВГнг(A)-LS 4*25 мк(N)-0,66кВ (медь)
Кабель силовой медный ВВГнг(А)-LS предназначен для стационарной установки в электрические сети напряжением до 660 В частотой 50 Гц.
Применяется в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Монтируется в электроустановках стационарного типа, которые работают в помещениях с высокими требованиями в отношении пожарной безопасности.
Характеризуется низкой горючестью, сниженным газо- и дымовыделением при воздействии пламени (Low Smoke).
Не распространяет горение при групповой прокладке по категории А.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS не приводит к снижению светопроницаемости более чем на 50%.
Соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Является аналогом (заменой) импортных кабелей NYY-J, NYY-O, CYKY, NYM.
Кабель ВВГнг(А)-LS используется для общепромышленного применения, в том числе на атомных станциях.
Применяется в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабель ВВГнг(А)-LS не проходит современные требования по безопасности продуктов пиролиза.
Размеры и вес
| Максимальный наружный диаметр, мм | 24,3 |
| Максимальный расчетный вес, кг/км | 1288 |
Конструкция и материалы
- Медные многопроволочные жилы круглой формы класса гибкости 1 или 2 (ГОСТ 22483-2012).
- Изоляция из поливинилхлоридной композиции, обладает пониженной пожароопасностью и низким выделением дыма.
Изоляция жил имеет различную окраску: желто-зеленую (жила заземления), голубую (нулевая жила).
- Заполнение из поливинилхлоридной композиции пониженной пожарной опасности.
- Наружная оболочка из ПВХ композиции, обладающей пониженной пожароопасностью и пониженным дымовыделением.
Технические характеристики
| Число и сечение токопроводящих жил | 4 х 25 кв.мм |
| Исполнение | круглый кабель |
| Номинальное переменное напряжение, В | 660 |
| Частота тока, Гц | 50 |
| Сопротивление изоляции жил, МОм/км | 5,6 при +20°С |
| Допустимая токовая нагрузка при прокладке на воздухе, А | 104 |
| Допустимая токовая нагрузка при прокладке в земле, А | 123 |
| Допустимый ток односекундного короткого замыкания, кА | 2,78 |
| Диапазон температуры эксплуатации, °С | -50... +50 |
| Климатическое исполнение и категория размещения | УХЛ 1, 5 (ГОСТ 15150) |
| Минимальный радиус изгиба при прокладке, наружных диаметров | 7,5 |
| Минимальная температура воздуха при монтаже, °С | -15 |
| Относительная влажность воздуха при монтаже, не выше | 98 |
| Предельно допустимая температура кабеля при работе, °С | +70 |
| Допустимая температура нагрева жил при перегрузке / при токах короткого замыкания, не более, °C | +90 / +160 |
| Продолжительность короткого замыкания, не более, сек. | 5 |
| Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.2.2 |
| Срок службы при соблюдении всех условий эксплуатации, не менее | 30 |
Внимание!
- Запрещен монтаж кабеля в траншеях без использования специальных средств его защиты от повреждений.
Расшифровка условных обозначений
ВВГнг(A)-LS 4*25 мк(N)-0,66кВ:
- В - изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
- В - оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.
- Г - не имеет брони.
- нг - ПВХ пластикат пониженной пожарной опасности.
- (А) - индекс пожарной безопасности, означает, что кабель не распространяет горение при прокладке в пучках.
- LS - кабель имеет пониженное дымовыделение при горении (тлении).
- 4 - количество токопроводящих жил.
- 25 - сечение жил в квадратных миллиметрах.
- мк - жилы в многопроволочном круглом исполнении.
- 0,66кВ - кабель рассчитан на напряжение 660 вольт.
