Описание и характеристики

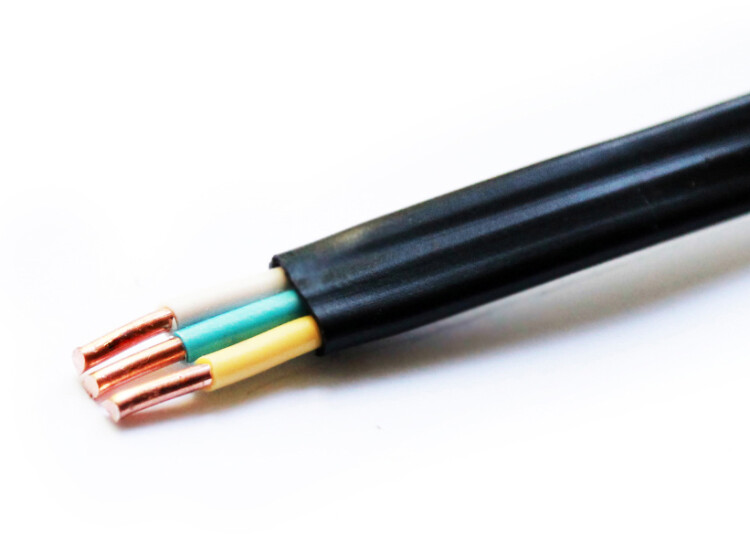

Кабель силовой ВВГ-Пнг(А)-LSLTх 3*2,5 ок(N)-0,66кВ (медь)
Кабель силовой ВВГПнг(А)-LSLTx, не распространяющий горение при групповой парокладке по категории А, с изоляцией и оболочкой с пониженным дымо- и газовыделением (low smoke), с низкой токсичностью продуктов горения (low toxic), предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных установках при номинальном переменном напряжении до 0,66 кВ включительно номинальной частотой 50 Гц.
Применяется для прокладки, с учетом объема горючей нагрузки кабеля, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
Размеры и вес
| Наружные размеры кабеля, мм | 5,5 х 11,6 |
| Расчетная масса, кг/км | 147,3 |
Конструкция и материалы
- Токопроводящие жилы медные однопроволочные круглые, соответствуют классу I по ГОСТ 22483-2021.
- Изоляция жил из низкотоксичного ПВХ пластиката пониженной пожароопасности.
- Изолированные жилы расположены параллельно в одной плоскости.
- Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78. Цвет оболочки: Черный.
Технические характеристики
| Тип кабеля | ВВГПнг(А)-LSLTx |
| Исполнение | плоский |
| Число и сечение токопроводящих жил | 3 х 2,5 кв.мм |
| Номинальное переменное напряжение, В | 660 |
| Частота тока, Гц | 50 |
| Испытательное переменное напряжение, кВ | 3 (50 Гц) |
| Время выдержки при испытании, мин. | 10 |
| Длительно допустимая токовая нагрузка, А | 27 (на воздухе) / 36 (в земле) |
| Допустимый ток односекундного короткого замыкания, кА | 0,27 |
| Сопротивление изоляции при +20 °C, не менее, МОм*км | 12 |
| Класс пожарной опасности | П1б.8.2.1.2 |
| Допустимая температура нагрева жил, °С | +70 |
| Максимальная температура нагрева жил, °С | +90 (при перегрузке) / +160 (при токе короткого замыкания) |
| Минимальный радиус изгиба, наружных диаметров | 7,5 |
| Минимальная температура окружающей среды при прокладке, °C | -15 |
| Диапазон рабочих температур, °C | -50... +50 |
| Срок службы, не менее, лет | 30 (с даты изготовления) |
Расшифровка условных обозначений
ВВГПнг(А)-LSLTx 3х2,5:
- В - изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности.
- В - оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности.
- Г - защитный покров отсутствует ("голый").
- П - плоский.
- нг - не распространяющий горение.
- (А) - категория пожароопасности A.
- LS - пониженное дымо- и газовыделение (low smoke).
- LTx - низкая токсичность продуктов горения (low toxic).
- 3 - три жилы.
- 2,5 - номинальное сечение жилы, кв.мм.
