Панель оператора ETG 7” ONI

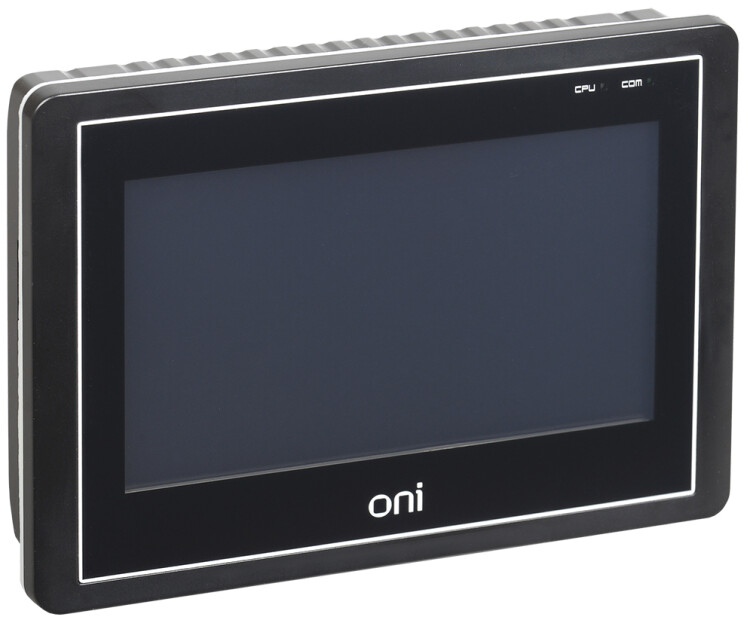

Панель оператора ETG 7" ONI ETG-CP-070

Панели оператора ONI являются идеальным решением для построения систем визуализации и управления локальными установками и технологическими процессами.
Обладают высокой надежностью и скоростью обработки информации, большим объемом встроенной, динамически распределяемой оперативной и постоянной памяти, всеми необходимыми интерфейсами и протоколами связи, широким функционалом и современным дизайном.

Все панели оператора ONI адаптированы к тяжелым промышленным условиям эксплуатации, а программное обеспечение для создания пользовательских приложений поставляется бесплатно.

Преимущества

• Высококачественные компоненты и материалы, специальное покрытие печатной платы обеспечивают надежную защиту в тяжелых производственных условиях.
• Широкий угол обзора.

• Ультратонкое исполнение.
• Изолированные порты RS-232, RS-485 и Ethernet.

• Современный высокопроизводительный микропроцессор Cortex A8 600 МГц.
• True Color экран с 16,2 млн. цветов.

• Возможность подключить мышь и клавиатуру.
• Бесплатная среда разработки ONI Visual Studio.

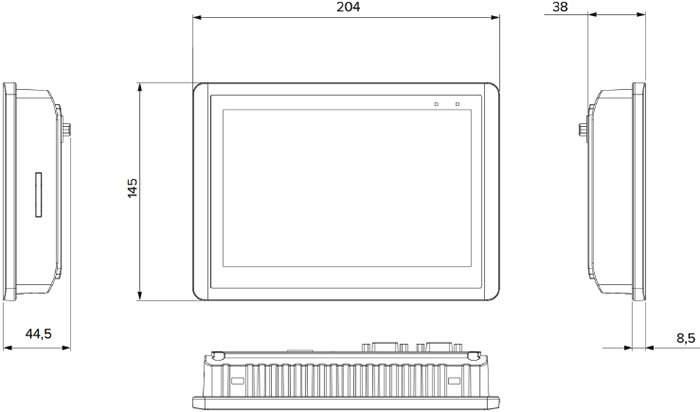

Размеры

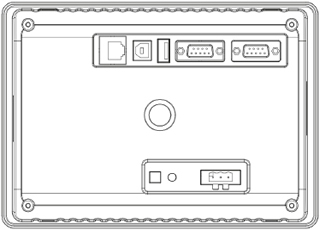

вид сзади

Материалы

• Материал корпуса: пластик.

Функциональные возможности

• Удаленный доступ посредством встроенного VNC сервера.
• Возможность использования в качестве шлюза Ethernet<->Serial.

• Поддержка оборудования более чем 70 изготовителей, а также Modbus.
• Полноценная поддержка макросов на языке стандарта С99.

• Прямой обмен данными между панелями и подключенными к ним ПЛК.
• Администрирование доступа.

• Поддержка рецептур, архивов в CSV формате с сохранением на внешний носитель.
• Планировщик задач и событий.

• Рассылка уведомлений на e-mail.
• Временные и относительные тренды и графики.

• Симулятор для отладки пользовательских программ.

Технические характеристики

Тип изделия	панель оператора
Тип питающего напряжения	постоянный
Номинальное напряжение питания, В	DC 24
Допустимый диапазон напряжения питания, В	DC 9 - 28
Потребляемая мощность, не более, Вт	10
Тип дисплея	сенсорный экран
Диагональ экрана, дюймов	7"
Разрешение экрана, пикселей	800 х 480
Количество цветов дисплея	24
Яркость, кд/кв.м	360
Тип подсветки	LED
Тип сенсора	4-проводный резистивный
Тип процессора	Cortex A8
Тактовая частота процессора, МГц	600
Объем ROM, Мб	128
Объем RAM, Мб	128
Количество HW-интерфейсов Industrial Ethernet	1 х 10М/100М
Количество HW-интерфейсов RS485	2
Количество HW-интерфейсов RS232	2
Количество HW-интерфейсов USB	2 (2.0 Host, 2.0 Device)
Количество других HW-интерфейсов	1 (SD Card)
Диапазон рабочих температур, °С	0... +50
Относительная влажность воздуха, %	10 - 95 (без конденсации)
Тип охлаждения	естественное
Степень загрязнения микросреды по ГОСТ Р МЭК 60664.1	2*
Степень защиты от пыли и влаги по ГОСТ 14254 (IEC 60529)	IP65 со стороны экрана / IP20 со стороны разъемов
Размер монтажного отверстия, мм	192 х 138
Вес изделия, кг	0,65
Срок службы, не менее, лет	5

* Без содержания агрессивных паров и газов в концентрации, вызывающей коррозию металлов и разрушение изоляции.

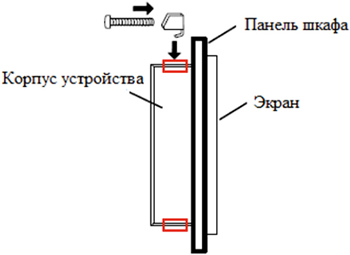

Монтаж

• Выполните необходимое для установки отверстие с монтажными размерами монтируемого устройства.
• Установите устройство в монтажное отверстие, при этом необходимо проконтролировать правильность установки уплотнителя.
• Вставьте металлические струбцины-фиксаторы из монтажного комплекта в отверстия на корпусе устройства и затяжкой винтов зафиксируйте фиксаторы и монтируемое устройство.
