Описание и характеристики

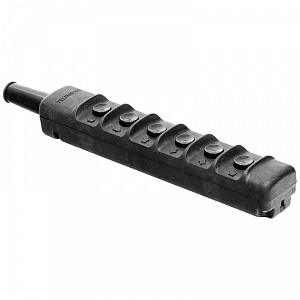

Пост кнопочный ПКТ-60 (IP30)
Пост кнопочный тельферный серии ПКТ предназначен для дистанционного управления подъемно-транспортными электрифицированными механизмами различной сложности.
Применяется на промышленных объектах, строительных площадках.
Конструкция и материалы
Пост ПКТ выполнен в виде автономного герметичного бокса из ударопрочного пластика с эластичным резиновым сальником для ввода и уплотнения многожильного гибкого кабеля.
 |
 |
 |
 |
 |
Технические характеристики
| Серия | ПКТ |
| Тип исполнения | подвесной |
| Номинальное рабочее напряжение Ue, В | 690 |
| Условный тепловой ток в оболочке Ithe, А | 6,3 |
| Коммутационная износостойкость, циклов ВО | 10000 |
| Механическая износостойкость, циклов ВО | 30000 |
| Климатическое исполнение | УХЛ3 |
| Количество кнопок | 6 кнопок |
| Конструктивное исполнение кнопок | нажимные с самовозвратом |
| Функции кнопок управления |
Пуск вверх |
| Наличие блокировки кнопок управления | ключ |
| Световая индикация | нет |
| Степень защиты от пыли и влаги | IP30 |
| Класс защиты от поражения электрическим током | II (по ГОСТ 12.2.007.0-75) |
Условия эксплуатации
- Температура окружающего воздуха: -25... +40 °С.
- Высота над уровнем моря: не более 2000 м.
- Относительная влажность воздуха 50 % при максимальной температуре +45 °С.
При более низких температурах допускается относительная влажность до 95 %. - Степень загрязнения окружающей среды: 3 (возможны токопроводящие загрязнения или сухие нетокопроводящие загрязнения, становящиеся токопроводящими вследствие ожидаемой конденсации).
- Стойкость к механическим внешним воздействующим факторам по группе условий эксплуатации: М4 по ГОСТ 17516.1-90.
- Рабочее положение в пространстве: любое.
- Для обеспечения механической прочности при эксплуатации и исключения попадания пыли и влаги в месте ввода проводников необходимо использовать кабель в резиновой изоляции с сечением, соответствующим внутреннему диаметру резинового сальника пульта.
При использовании кабеля меньшего сечения резиновый сальник пульта необходимо обжимать хомутом.
Меры предосторожности
- Эксплуатация пульта допускается только при наличии защитного устройства в цепи (автоматический выключатель, предохранитель).
- Присоединение пульта к поврежденной электропроводке запрещено.
- Эксплуатация пульта может осуществляться в закрытых помещениях или на открытом воздухе, при этом окружающая среда не должна быть засорена коррозионными или воспламеняющими газами, а также парами солей.
