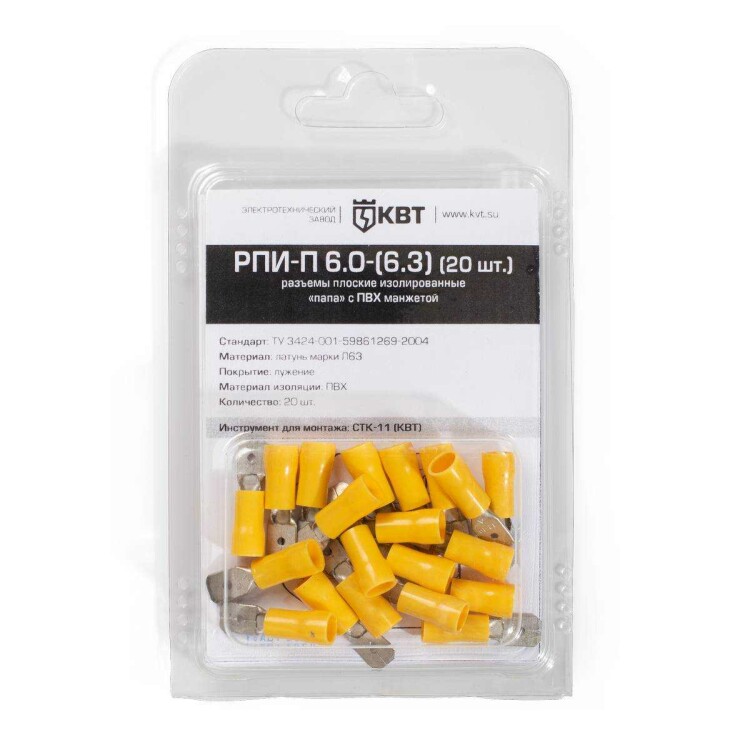

Разъем кабельный плоский изолированный РПИ-П 6,0-(6,3) КВТ, желтый
Разъемы плоские изолированные РПИ-П КВТ серии "Профи" предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки.

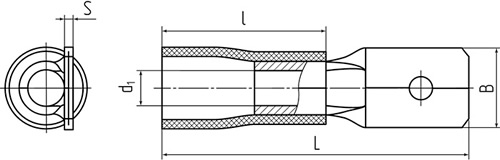

Размеры
| Размеры, мм |
| L |
I |
B |
S |
d1 |
| 24 |
13 |
6,4 |
0,8 |
3,4 |
Материалы и цвета
| Цвет изоляции |
Желтый |
| Материал изоляции |
самозатухающий поливинилхлорид |
| Материал разъема |
латунь марки Л63 |
| Покрытие разъема |
электролитическое лужение |
Особенности конструкции
- Поперечные засечки на внутренней поверхности трубной части разъема увеличивают механическую прочность соединения с жилой.
- Каждая клемма имеет отверстие для фиксатора замкового типа для прочного механического соединения с гнездовым разъемом РПИ-М.
- Размер контакта определяется шириной В клеммы.
- Разъемы комплиментарны разъемам РПИ-М.
Технические характеристики
| Артикул |
47512 |
| Тип изделия |
разъем кабельный плоский изолированный РПИ-П |
| Тип разъема |
штырь |
| Изоляция |
частичная |
| Максимальное рабочее напряжение, В |
400 |
| Сечение жилы, кв.мм |
4,0 - 6,0 |
| Термостойкость изоляции, °C |
+75 |
| Класс изоляции по стандарту UL94 |
V-0 |
| Тип монтажа |
опрессовка поверх изолирующей манжеты |
| Срок службы, лет |
25 |
