Описание и характеристики

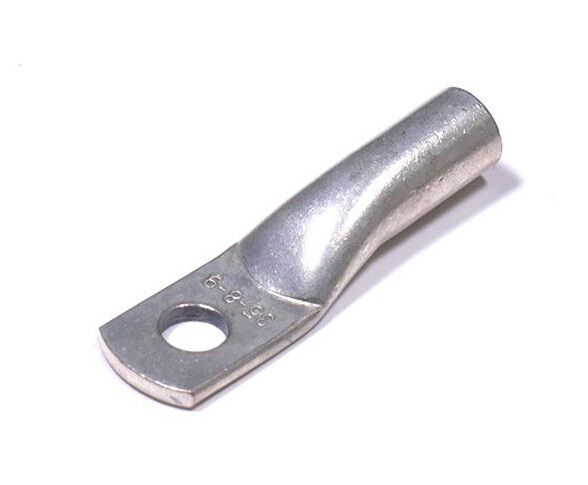

Наконечник медный луженый ТМЛ 35-10-10 "ЗЭТАРУС"
Наконечники кабельные медные луженые ТМЛ предназначены для оконцевания опрессовкой проводов и кабеля с медными жилами сечением от 2,5 до 240 кв.мм на напряжение до 35 кВ.
Соответствуют требованиям ГОСТ 7386-80.
Наконечник надевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом.
Таким образом, наконечник и жила кабеля жестко скрепляются, обеспечивая надежный контакт.

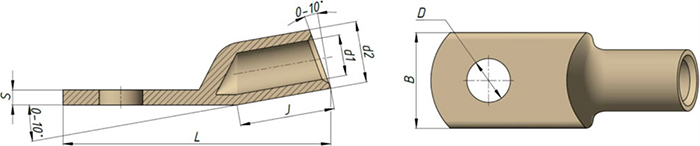

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| d1 | d2 | B | D | L | J |
| 10 | 12 | 20 | 10,5 | 63 | 24 |
Материалы
| Материал | медная труба марки М2 |
| Покрытие | электролитическое лужение* |
* Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.
Технические характеристики
| Артикул | zeta10626 |
| Тип наконечника | наконечник кабельный медный луженый ТМЛ |
| Максимальное рабочее напряжение, кВ | 35 |
| Номинальное сечение, кв.мм | 35 |
| Диаметр контактного стержня, мм | 10 |
| Способ монтажа | опрессовка |
| Климатическое исполнение и категория размещения | Т2 |

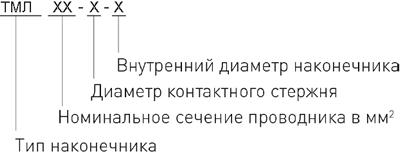

Расшифровка условных обозначений
