Описание и характеристики

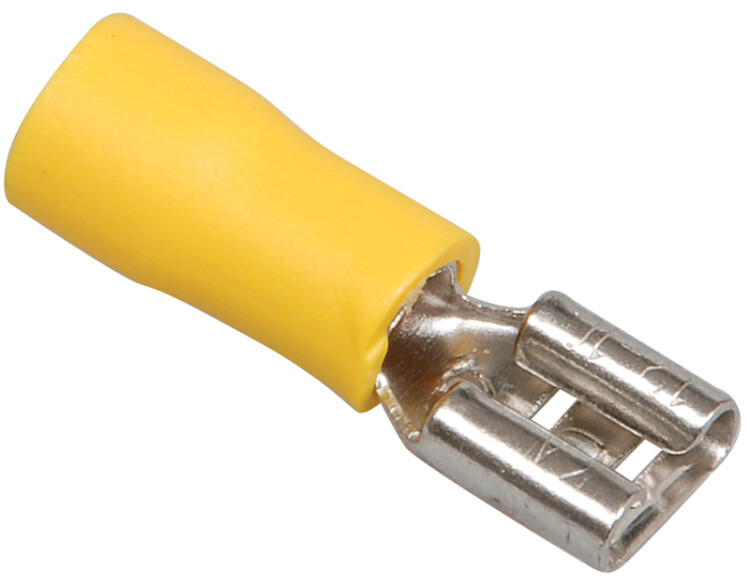

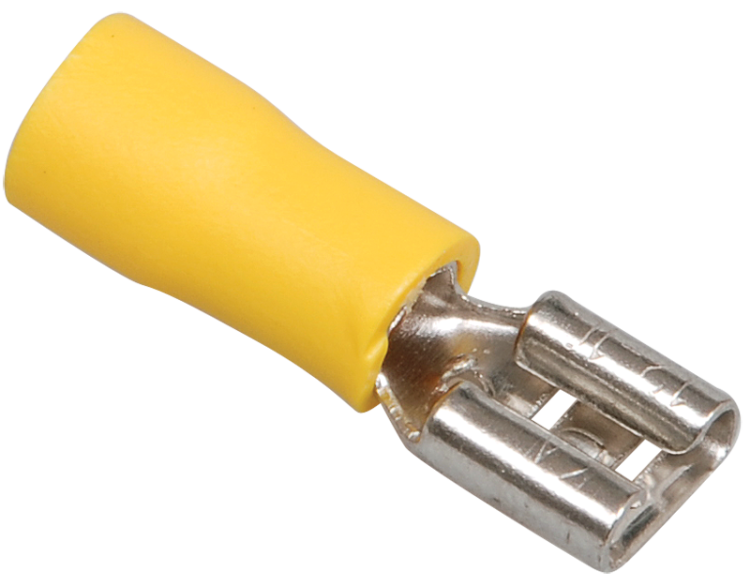

Разъем кабельный плоский изолированный РпИм 5,5-6-0,5 IEK, желтый
Разъемы кабельные плоские изолированные РпИм предназначены для оконцевания жил проводов и кабеля с медными или алюминиевыми жилами сечением от 0,5 до 6,0 кв.мм в электрических цепях переменного и постоянного тока напряжением до 400 В методом обжима (опрессовкой).
Применяются для формирования изолированных разъемных соединений цепи по принципу "вилка - розетка".
Использование разъемов делает возможным оперативное размыкание / замыкание цепи, а также переключение различных контуров электрических схем в новые конфигурации.

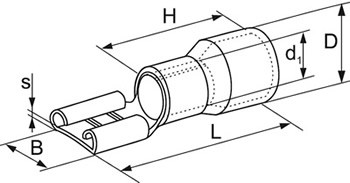

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| B | d1 | L | H | s |
| 7,4 | 3,4 | 25 | 14 | 0,4 |
Материалы и цвета
| Цвет изоляции | Желтый |
| Материал изоляции | поливинилхлорид |
| Материал разъема | луженая медь |
Технические характеристики
| Артикул | URM10-006-D34-7 |
| Тип изделия | разъем кабельный плоский изолированный РПИ-П |
| Тип разъема | гнездо |
| Изоляция | частичная |
| Максимально допустимое напряжение Umax, В | 400 |
| Максимальный ток в длительном режиме при Umax, Imax, А | 24 |
| Сечение подключаемых проводов, кв.мм | 4,0 - 6,0 |
| Диапазон рабочих температур, °C | -40... +80 |
| Относительная влажность воздуха, не более, % | 90 |
| Группа механического исполнения | М3 (ГОСТ 17516) |
| Тип монтажа | опрессовка поверх изолирующей манжеты |
| Срок службы, лет | 5 |

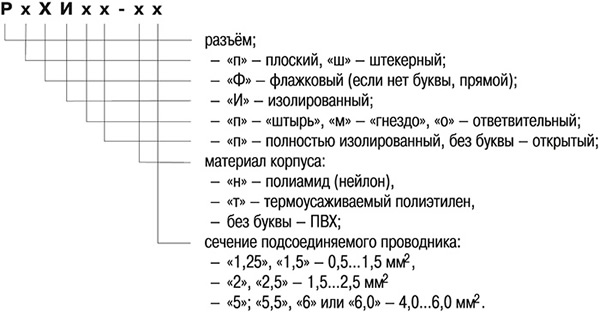

Расшифровка условных обозначений
