Описание и характеристики

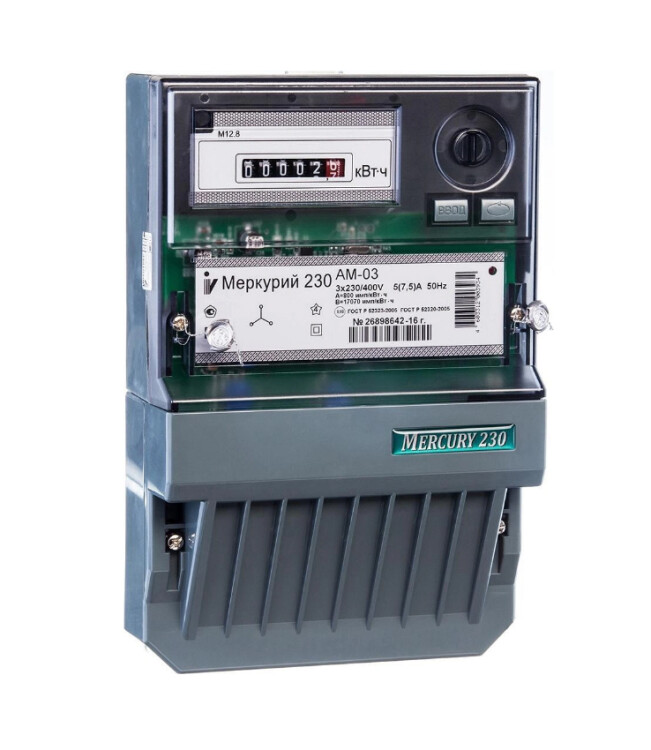

Счетчик активной электрической энергии трехфазный статический "Меркурий" 230AМ-03 (1 тариф, 5 - 7,5 А, 380 В)
Счетчик "Меркурий" 230AМ-03 предназначен для коммерческого учета активной электрической энергии в одном направлении в трехфазной трех- или четырехпроводной сети переменного тока напряжением 3 х 230 / 400 В, частотой 50 Гц, номинальным / максимальным током 5 / 7,5 А.
Размеры
Функциональные возможности
- Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию.
- Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счетчика.
- В счетчике применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
5 черных барабанов отображают целые значения потребления электроэнергии в кВт*ч, 1 барабан после запятой отображает десятые доли кВт*ч.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приема учетной информации в импульсах телеметрии.
Технические характеристики
| Класс точности при измерении активной энергии | 0,5S |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Номинальный(макс) ток, А | 5 (7,5) |
| Максимальный ток в течение 0,5 с., А | 150 |
| Стартовый ток (чувствительность), А | 0,005 |
| Активная / полная мощность, потребляемая каждой параллельной цепью счетчика, не более, Вт/В*А | 1,0 / 7,5 |
| Полная мощность, потребляемая цепью тока, не более, В*А | 0,1 |
| Количество тарифов | 1 |
| Постоянная счетчика в режиме телеметрии (поверки), имп./кВт | 800 (17070) |
| Диапазон температур, °С | -40... +55 |
| Межповерочный интервал, лет | 10 |
| Масса, не более, кг | 1,5 |
Расшифровка условных обозначений
- A - активной энергии.
- M - электромеханическое отсчетное устройство.
