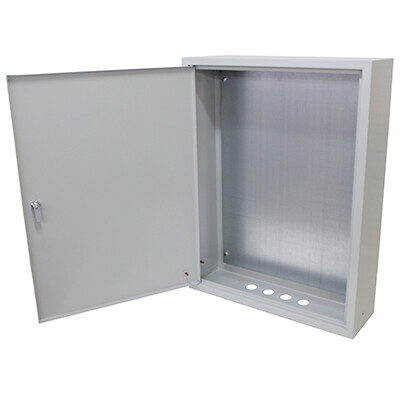

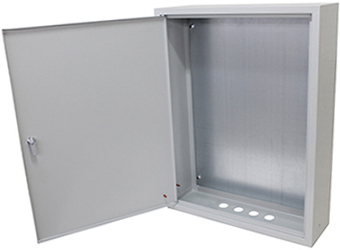

Корпус металлический ЩМП-4-0 УХЛ3 IP31 "Электростандарт", серый, 800 х 650 х 220 мм
Корпуса металлические ЩМП УХЛ3 IP31 предназначены для дальнейшей сборки низковольтных электрощитов распределительного типа.
Устанавливаются в помещениях с невзрывоопасной средой, не содержащей токопроводящей пыли и химически активных веществ.
Размеры и вес
| Высота, мм |
800 |
| Ширина, мм |
650 |
| Глубина, мм |
220 |
| Вес изделия, кг |
15 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
металл |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
Шагрень |
Особенности конструкции
- Сварной металлический корпус с защитным полимерным покрытием.
- Дверца корпуса запирается на замок.
- Внутри корпуса установлена монтажная панель.
- На задней стенке выполнены отверстия для крепления на стену.
Технические характеристики
| Тип изделия |
корпус ЩМП |
| Номинальный ток, не более, А |
630 |
| Количество вводных отверстий, шт. |
4 |
| Расположение вводных отверстий |
снизу |
| Способ монтажа |
навесной |
| Температура окружающей среды при эксплуатации, °C |
-60... +40 |
| Относительная влажность, % |
75 при +15 °C |
| Степень защиты от пыли и влаги |
IP31 |
| Климатическое исполнение и категория размещения |
УХЛ3 |
Расшифровка условных обозначений
ЩМП-4-0 УХЛ3 IP31:
- ЩМП - щит с монтажной панелью.
- 4 - габарит металлокорпуса.
- 0 - номер модификации.
- УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150.
- IP31 - степень защиты от пыли и влаги по ГОСТ 14254.
Комплектация
- Корпус металлический.
- Монтажная панель.
- Провод заземления.
- Гайка фланцевая М6 - 2 шт.
- Кольцо 006-009-19 ПРС - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение".
