Описание и характеристики

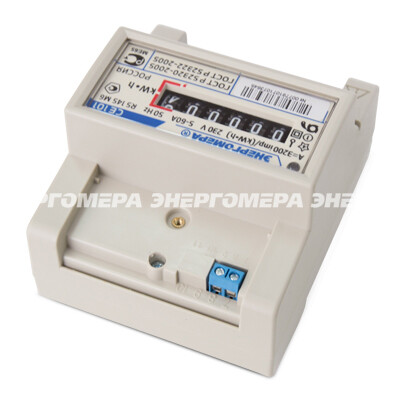

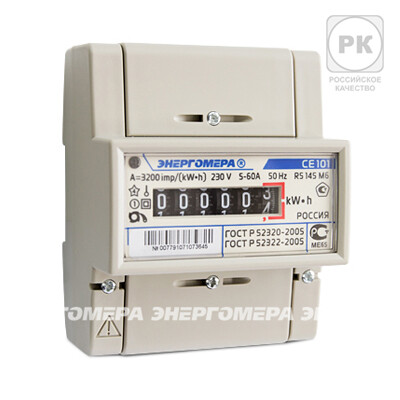

Счетчик активной электроэнергии однофазный СЕ101 R5 145 М6 (1 тариф, 5 - 60 А, din-рейка)
Счетчик СЕ101 R5 145 М6 является счетчиком непосредственного включения и предназначен для однотарифного учета активной электрической энергии в однофазных двухпроводных цепях переменного тока.
В качестве датчика тока используется шунт. Устанавливается din-рейку (исполнение R5).
Изготовлен по ТУ 4228-054-22136119-2005.

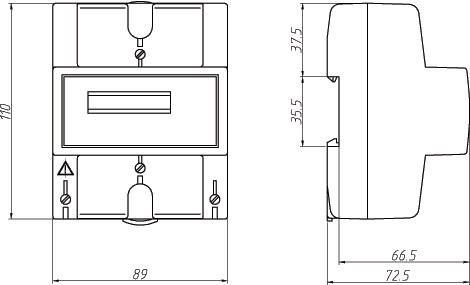

Габаритные размеры
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012).
- ГОСТ 31819.21-2012 (IEC 62058-21-2012).
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Характеристики надежности
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска.
Особенности конструкции
 |
 |
 |
 |
 |
 |
- Корпус R5 предназначен для крепления на din-рейку.
- Механическое отсчетное устройство имеет магнитный экран и стопор обратного хода.
- Наличие стандартного и оптического телеметрического выхода.
- Световой индикатор работы.
- Наличие шунта в качестве измерителя тока делает счетчик устойчивым к электромагнитным воздействиям.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики
| Класс точности | 1 |
| Число тарифов | 1 |
| Частота измерительной сети, Гц | 50 ± 2,5 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (60) |
| Стартовый ток, мА | 10 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | -40... +70 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51 |

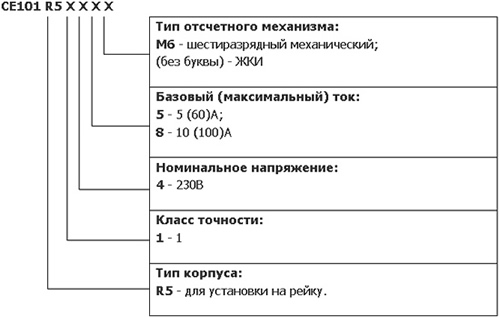

Структура условного обозначения
