Пост кнопочный ПКЕ 222/3 IP54 TEXENERGO

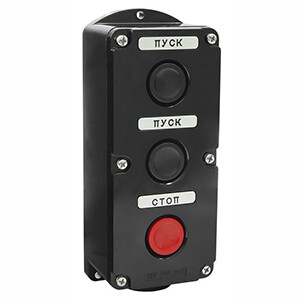

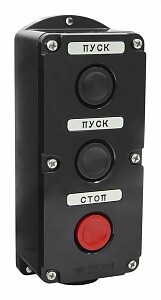

Пост управления кнопочный ПКЕ 222/3 (IP54)

Пост кнопочный серии ПКЕ предназначен для коммутации электрических цепей управления переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В.

Устанавливается на подвижных и неподвижных частях электроустановок.

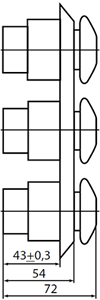

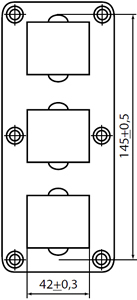

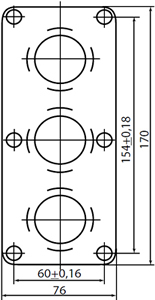

Габаритные размеры

Материалы и цвета

Цвет кнопок	Черный, Красный
Цвет корпуса	Черный
Материал корпуса	карболит

Особенности конструкции

• Пост закрытый для пристройки к ровной поверхности.
  Панель с кнопками помещена в пластмассовый корпус с отверстием для ввода монтажных проводов.

• Две резиновые прокладки, одна из которых установлена между панелью и кнопкой, а другая между панелью и корпусом.

Технические характеристики

Серия	ПКЕ
Тип исполнения	для пристройки к ровной поверхности
Количество кнопок, шт.	3
Номинальное напряжение, В	690
Номинальный ток, А	10
Степень защиты от пыли и влаги	IP54
Климатическое исполнение и категория размещения	УХЛ3
Наличие световой индикации	нет

Условия эксплуатации

• При эксплуатации пост необходимо периодически осматривать, производить подтяжку крепежных винтов, проверять состояние контактов и изоляции.
• Высота над уровнем моря не более 4300 м.

• Рабочее положение в пространстве любое.
• Окружающая среда - невзрывоопасная, не содержащая газа, жидкости и пыли в концентрациях, нарушающих работу поста.

• Температура окружающего воздуха: -40... +40 °С.
• Относительная влажность окружающего воздуха не более 80 % при температуре +20 °С и не более 50 % при температуре +40 °С.

Структура условного обозначения

1	- исполнение по эксплуатационному назначению: 1 (6) - без корпуса, для встройки в нишу; 2 (7) - в корпусе, для установки на ровную поверхность.
2	- исполнение по степени защиты: 1 - IP40 со стороны управляющего элемента, IP00 (IP40) со стороны монтажа проводов; 2 - IP54 со стороны управляющего элемента, IP00 (IP54) со стороны монтажа проводов.
3	- исполнение по количеству управляющих элементов (кнопок) - 1, 2, 3.
