Описание и характеристики

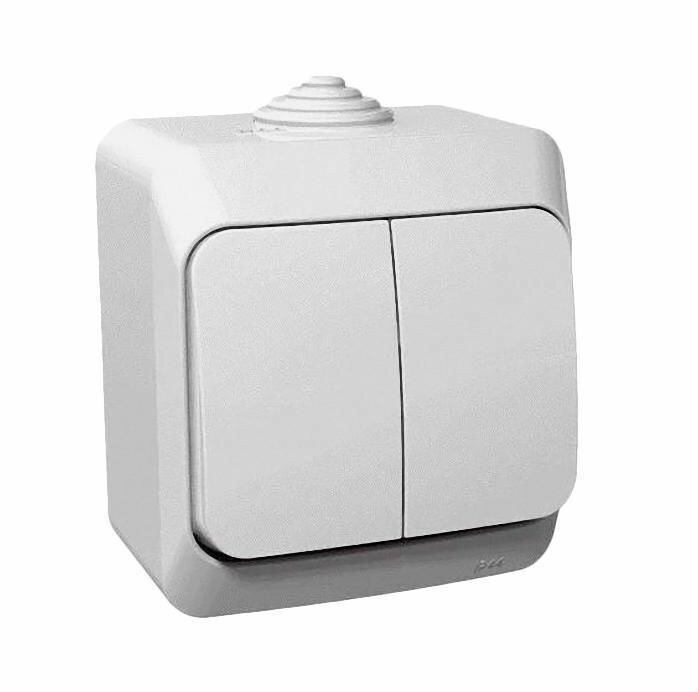

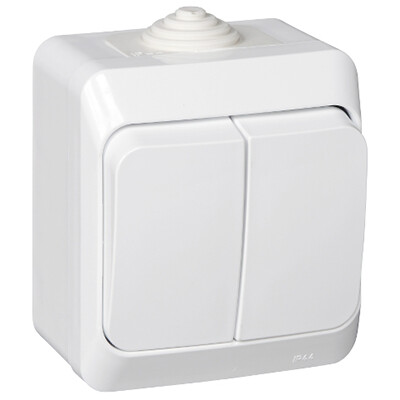

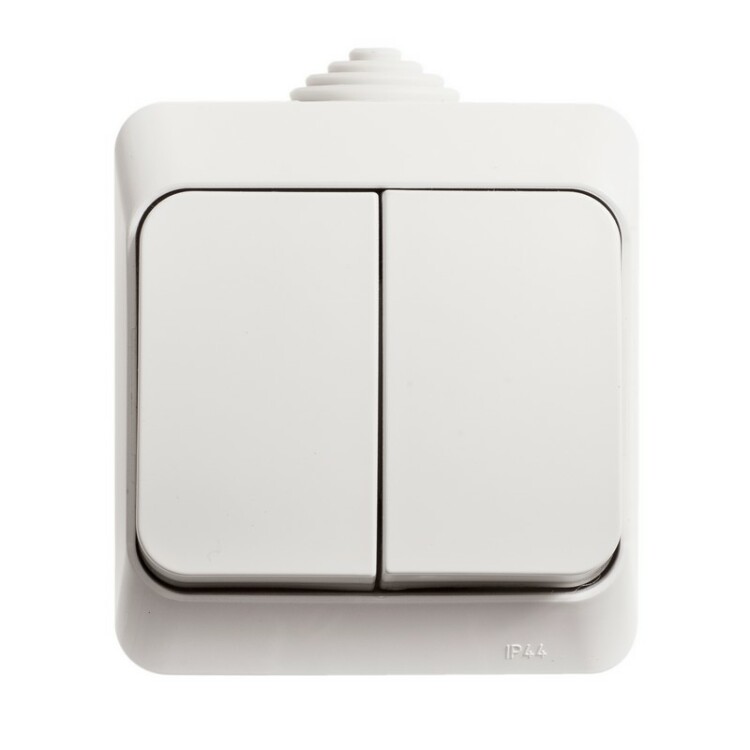

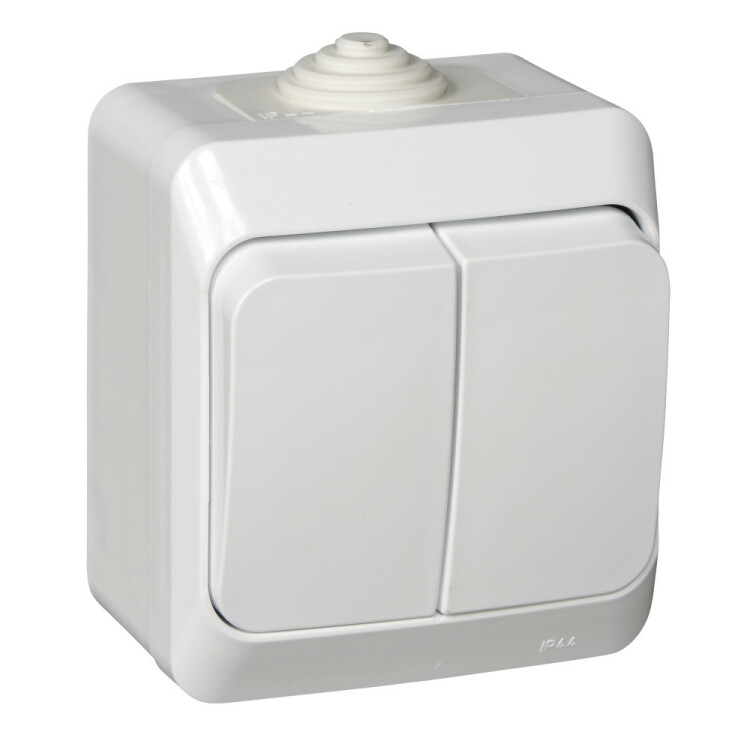

Выключатель двухклавишный Schneider Electric BA10-042B "Этюд" (10 А, IP44) открытой установки, белый
Электроустановочные изделия Schneider Electric серии "Этюд" со степенью защиты от пыли и влаги IP44 являются оптимальным решением для установки в помещениях с повышенной влажностью и запыленностью.
Преимущества
- Безопасность.
- Изделия для открытой установки имеют заднюю монтажную пластину, обеспечивающую безопасность при установке и эксплуатации на электропроводящих поверхностях.
- Металлические части механизма закрыты пластиком, контакты полностью изолированы.
- Простота и удобство монтажа.
- Увеличенные вводные отверстия для подсоединения проводов уменьшают время на установку.
- Два сальника имеют жесткую часть по краям, а средняя конструктивная часть сделана более эластичной.
Один сальник плоский - для провода d 13,5 мм, а второй имеет пирамидальную форму и предназначен для проводов d 5, 10, 16 и 20 мм.
Сальники взаимозаменяемы.
- Заводские отверстия на задней панели для установки продукта на стене с соблюдением степени защиты от пыли и влаги IP44.
- Дренажные отверстия для отвода конденсата.
- Универсальные винты позволяют использовать как плоскую, так и крестовую отвертку.
- Большое пространство между задней панелью и механизмом для свободного подключения проводов любого диаметра.
- Надежная система защелок позволяет легко и быстро выполнить монтаж.
Не требуются дополнительные инструменты, верхняя крышка легко защелкивается на корпусе.
- На корпусе указаны электротехнические характеристики и прочая информация, необходимая при монтаже.
- Высокая степень надежности.
- Выключатели на ток 10 AX подходят для большинства типов ламп, включая люминесцентные.
- Высокое качество контактных площадок обеспечивает длительный срок службы выключателей.
- Токоведущие части изолированы защитной крышкой.
Это исключает возможность короткого замыкания и поражения электрическим током. - Специальная форма контактной гильзы и увеличенная толщина контактной гайки позволяют надежно зафиксировать провод.
- Качественные материалы.
- Все изделия выполнены из композиции высококачественного пластика - полиамида, устойчивого к появлению царапин.
Размеры и вес
| Высота, мм | 73 |
| Ширина, мм | 67 |
| Глубина, мм | 50 |
| Вес изделия, г | 98 |
Материалы и цвета
| Цвет корпуса | Белый |
| Тип поверхности корпуса | глянцевый |
| Материал корпуса | полиамид |
| Материал монтажной пластины | полиамид |
Технические характеристики
| Тип изделия | выключатель 2х1-полюсный |
| Конструктивное исполнение | в сборе с корпусом, с монтажной пластиной |
| Количество клавиш | 2 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток | 10 АХ* |
| Диапазон мощности, Вт | ?2300 |
| Наличие подсветки | нет |
| Способ подключения | винтовой зажим |
| Сечение подключаемых проводников, кв.мм | 2,5 |
| Тип монтажа | открытая установка |
| Способ крепления | винтами |
| Степень защиты от пыли и влаги | IP44 |
| Стандарты | ГОСТ Р 51324.1:2005 |
* АХ означает способность выключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Схема подключения
