Описание и характеристики
Наконечник силовой медный луженый JG-70-12-13 (ТМЛ) EKF PROxima
Облегченные силовые наконечники EKF PROxima серии JG применяются для оконцевания проводов и кабеля с медными жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.
Размеры наконечников стандарта EKF приближены к размерам изделий европейских изготовителей.
На каждом изделии имеется штампованная маркировка типоразмера.
Для оконцевания проводников необходимо использовать специальный обжимной инструмент (пресс).
Обязательное снятие фаски облегчает заведение кабельной жилы в наконечник.

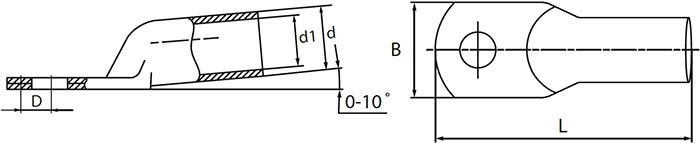

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| D | B | L | d1 | d |
| 12,4 | 21,8 | 56 | 12,4 | 14,8 |
Материалы
| Материал контактной части | медь марки М2 |
| Покрытие | электролитическое лужение |
Технические характеристики
| Тип изделия | наконечник силовой ТМЛ |
| Номинальное поперечное сечение проводника, кв.мм | 70 |
| Количество монтажных отверстий | 1 |
| Метрический размер болта | М12 |
| Номинальное рабочее напряжение, кВ | до 35 |
| Тип монтажа | опрессовка |
| Угол соединения | специальный угол |
