Описание и характеристики

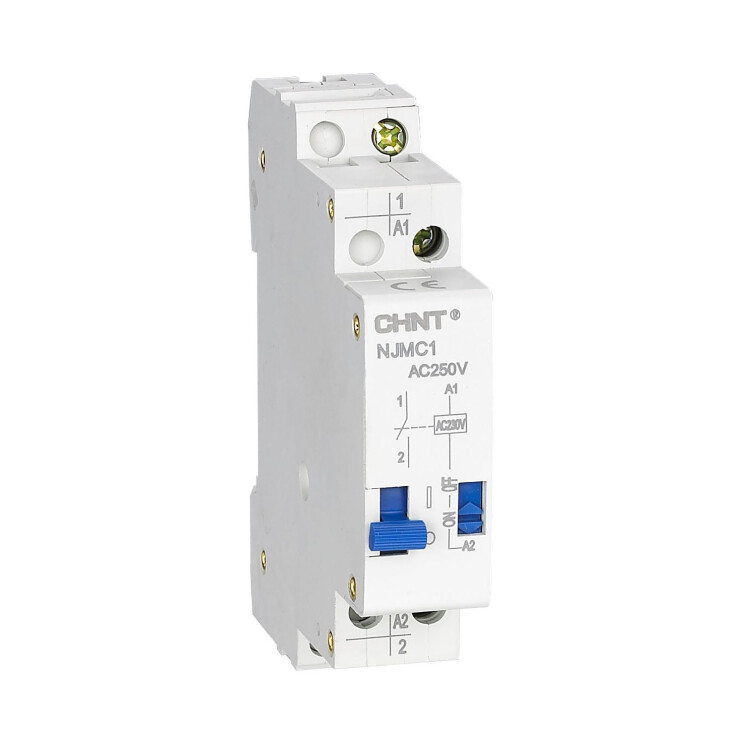

Импульсные реле серии NJMC1 Предназначены для применения в сетях переменного тока напряжением до 415 В частотой 50/60 Гц с номинальным током до 32 А для управления освещением и прочими нагрузками из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей в электроустановках жилых, общественных и промышленных зданий. Основные характеристики: Номинальный ток – 16 А и 32 А Исполнение по числу полюсов – 1P , 2Р , 3Р , 4Р Напряжение катушки управления – AC (от 12 В до 380 В); DC (от 6 В до 220 В) Продолжительность импульса – от 50 мс до 1 с Напряжение срабатывания – 85÷110% Us Диапазон выдержки времени – 0,1÷10с; 10÷120с; 0,5÷8 мин. Точность настройки – 1 % Механическая износостойкость – 1000 тысяч циклов В/О Электрическая износостойкость – 100 тысяч циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм
