Описание и характеристики

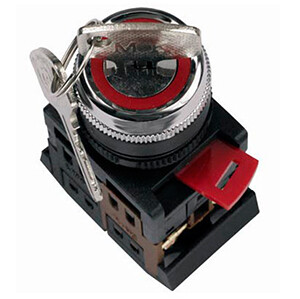

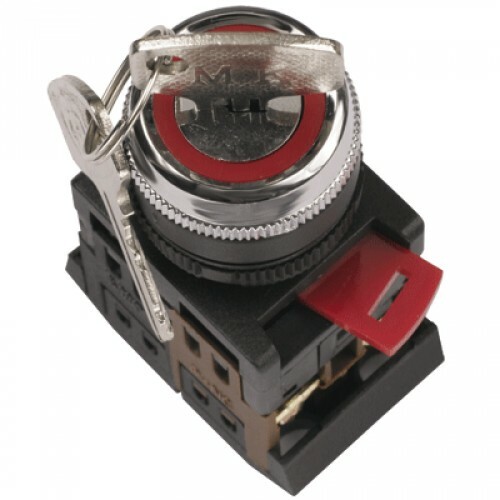

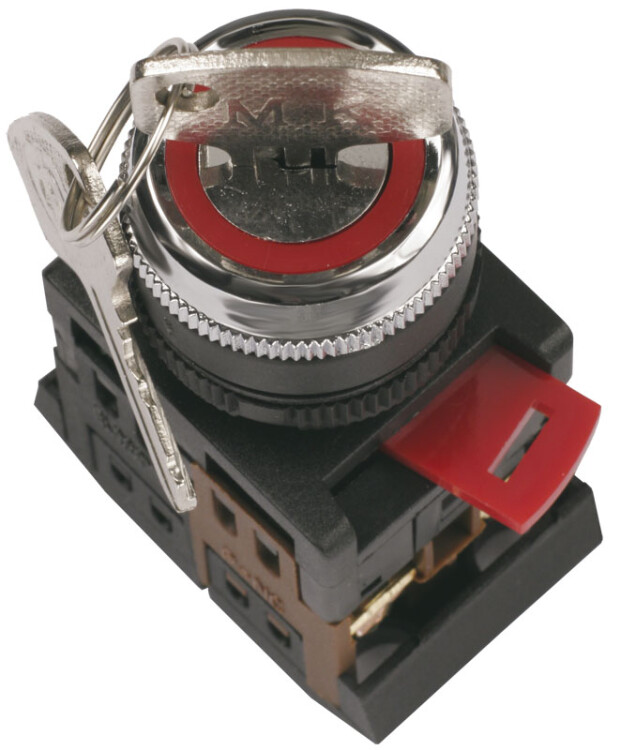

Переключатель АKS-22 IEK на 2 фиксированных положения I-O (1з + 1р), с ключом, черный
Переключатель АKS-22 на два фиксированных положения, с ключом, предназначен для переключения отдельных электрических цепей переменного тока напряжением до 660 В и постоянного тока напряжением до 440 В, с защитой от несанкционированного включения.
Применяется в электрощитовом, промышленном, технологическом оборудовании, на объектах энергоснабжения.
Соответствует требованиям ГОСТ IEC 60947-5-1.

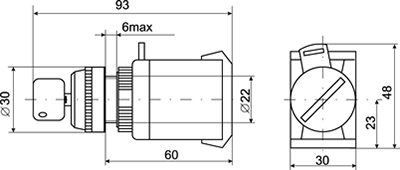

Размеры
Материалы и цвета
| Цвет переключателя | Черный |
| Материал основания | пластик |
Особенности конструкции
- Переключатель состоит из двух узлов: быстросъемной головки и контактного модуля.
- Контактный модуль присоединяется к блоку переключателя за счет фиксации пластмассовым флажком.
- Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Технические характеристики
| Артикул | BSW10-AKS-2-K02 |
| Тип изделия | переключатель на два фиксированных положения I-O |
| Конструктивное исполнение | съемный контактный блок, ключ (фиксируется в обоих положениях) |
| Контакты | 1 замыкающий, 1 размыкающий |
| Позиции переключения | 1 - 0 |
| Наличие подсветки | нет |
| Номинальное рабочее напряжение переменного тока, В | 110 / 230 / 400 / 660 |
| Номинальное рабочее напряжение постоянного тока, В | 24 / 48 / 110 / 220 / 440 |
| Категория применения | АС-15 (переменный ток) / DC-14 (постоянный ток) |
| Номинальное напряжение по изоляции Ui, В | 660 |
| Номинальный тепловой ток Ith, А | 10 |
| Номинальный рабочий ток контактов при АС 110 В, А | 10 |
| Номинальный рабочий ток контактов при АС 230 В, А | 7,5 |
| Номинальный рабочий ток контактов при АС 400 В, А | 4,5 |
| Номинальный рабочий ток контактов при АС 660 В, А | 2,5 |
| Номинальный рабочий ток контактов при DС 24 В, А | 10 |
| Номинальный рабочий ток контактов при DС 48 В, А | 5 |
| Номинальный рабочий ток контактов при DС 110 В, А | 2,5 |
| Номинальный рабочий ток контактов при DС 220 В, А | 1,3 |
| Номинальный рабочий ток контактов при DС 440 В, А | 0,6 |
| Электрическая износостойкость, не менее, циклов В-0 х 106 | 0,3 (переменный ток) / 0,25 (постоянный ток) |
| Механическая износостойкость, не менее, циклов В-О х 106 | 0,6 |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP40* (с наружной стороны) / IP00 (со стороны зажимов) |
| Степень загрязнения | 3 |
| Тип монтажа | встраиваемый |
| Установочный диаметр, мм | 22 |
| Способ подключения | винтовое соединение |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм |
| Класс защиты от поражения электрическим током | II |
| Группа условий эксплуатации | М4 (ГОСТ 17516) |
| Срок службы, лет | 10 |
* Возможна установка изделия в пластиковый корпус поста КП (приобретается отдельно) для обеспечения степени защиты от пыли и влаги IP54.
Cхема электрическая
Монтаж
- Отключить корпус (электрощит) от электроснабжения, если он действующий.
- На панели, предназначенной для установки изделия, вырезать отверстие диаметром 22 мм.
- На корпусе изделия повернуть красный флажок механизма сцепления головки с корпусом по часовой стрелке и вынуть головку из корпуса.
- С основания головки отвинтить гайку крепления, вставить головку изделия в подготовленное отверстие и закрепить ее на панели гайкой, навинтив гайку на основание головки сзади панели.
- Корпус изделия надеть на основание головки и повернуть флажок механизма крепления против часовой стрелки до упора.
- Проверить правильность срабатывания изделия, подсоединив к выходным зажимам контактов (поочередно HP или НЗ) тестирующее устройство (мультиметр в режиме прозвона цепи или любое другое устройство) и проведя несколько переключений рукояткой.
- Присоединить необходимые провода в соответствии со схемой собираемого устройства.
