Описание и характеристики

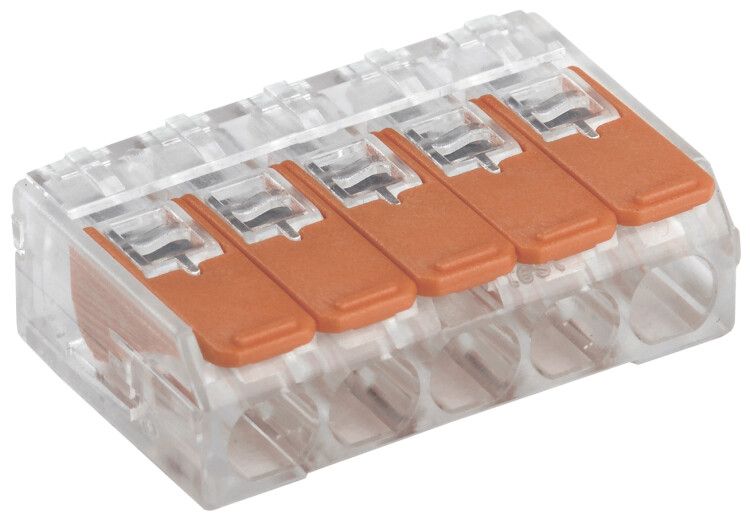

Клемма строительно-монтажная компактная 5 х 4 кв.мм СМК 223-415 IEK с рычажком, прозрачный
Строительно-монтажные клеммы СМК 223 с прозрачным корпусом предназначены для соединения алюминиевых и медных проводников сечением до 4 кв.мм без использования инструмента в электрических сетях переменного и постоянного тока.
Клеммы допускают многократное (не менее 5 раз) присоединение и отсоединение проводников.
Соответствуют требованиям ГОСТ Р 31602.1, ГОСТ Р 30011.7.1.
Преимущества
- Низкий перегрев при пропускании номинальных токов.
- Возможность соединения / ответвления комбинаций алюминиевых и медных проводников.
- Улучшенная токовая проводимость зажимов за счет увеличения объема используемого металла.
- Компактный размер, в сравнении с обычными СМК.
- Прозрачный корпус позволяет контролировать положение проводника и длину снятия изоляции.
- Новая конструкция плоских легкозащелкиваемых рычагов.
Размеры
Материалы и цвета
| Цвет корпуса | Прозрачный |
| Материал корпуса | самозатухающий пластик |
| Материал контактной части | луженая латунь |
Технические характеристики
| Типоисполнение клеммы | СМК 223-415 |
| Количество подключаемых проводников | 5 |
| Номинальное напряжение переменного тока Ue, не более, В | 450 |
| Номинальное напряжение постоянного тока Ue, не более, В | 220 |
| Номинальное напряжение переменного тока по изоляции Ui, не более, В | 660 |
| Номинальный рабочий ток Ie, А | 32 |
| Тип электрического соединения | фиксатор / защелка |
| Место соединения | сбоку (поперечное) |
| Номинальная соединительная способность, кв.мм | 0,2 - 4 |
| Тип и сечение присоединяемых проводников, кв.мм | 0,2 - 2,5 (одножильный медный жесткий) |
| Тип и сечение присоединяемых проводников, кв.мм | 0,2 - 4,0 (многожильный медный жесткий / гибкий) |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Рабочая температура, °C | -25... +85 |
| Относительная влажность воздуха, не более, % | 90 (при t +20 °C) |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Срок службы, лет | 10 |
Инструкция ио применению
Монтаж соединения
- Концы проводников, подлежащие соединению с помощью клеммы, освобождают от изоляции на длине 10 мм.
Длина съема изоляции соответствует длине выемки на нижней части корпуса. - Перевести соответствующий рычаг клеммы в верхнее положение.
- Вставить проводник до упора в соответствующее гнездо клеммы.
- Перевести рычаг в нижнее положение.
Демонтаж соединения
- Перевести соответствующий рычаг в верхнее положение.
- Вынуть проводник из соответствующего гнезда клеммы.
- Перевести рычаг в нижнее положение.
Измерение напряжения на клемме
- Для измерения напряжения (потенциала), присутствующего на клемме, используется гнездо, расположенное на верхней части корпуса и обозначенное надписью Test.
