Описание и характеристики

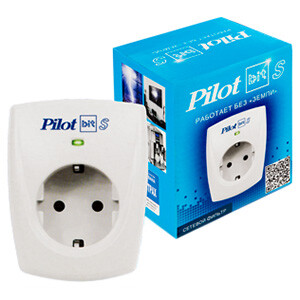

Сетевой фильтр одноместный Pilot bit S
Одноместный сетевой фильтр Pilot bit S предназначен для защиты электропитания бытовых электронных устройств от импульсных помех.
Сочетает в себе платформу изделия Pilot S и компактность.
Небольшие размеры изделия позволяют оптимально использовать пространство при индивидуальном подключении техники.
Pilot bit S разработан для подключения к бытовой сети синусоидального напряжения 220 В.
Имеет одну розетку с заземляющим контактом.
Может использоваться как в сетях с заземлением, так и при отсутствии заземления.
Отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.
Материалы
- Материал корпуса: ударопрочный трудногорючий пластик.
Функциональные возможности
- Температурная защита.
Для защиты от перегрева внутри корпуса сетевого фильтра используется термопредохранитель, который отключит питание розеток, если температура внутри корпуса превысит предельно допустимое значение.
- Защита от короткого замыкания.
При токе короткого замыкания (КЗ) требуется быстрое отключение электронной или бытовой техники от электросети.
В сетевом фильтре Pilot используется плавкий предохранитель, который при токе КЗ размыкает электросеть.
Сочетание автоматического термобиметаллического предохранителя и плавкого предохранителя обеспечивает подключенному оборудованию двухуровневую токовую защиту, а именно, защиту от тока КЗ и тока при перегрузке электросети.
- Защита при грозовых разрядах.
Грозовой разряд - один из самых распространенных источников помехи.
Во время грозы, при разряде молнии вблизи наружной проводки в электросети может возникнуть импульс напряжения амплитудой до 6000 В, который способен вывести из строя любую электронную и бытовую технику, подключенную к электросети.
Сетевые фильтры Pilot содержат в себе защитные элементы, которые способны полностью рассеять импульс напряжения в виде тепла и, тем самым, исключить разрушительное воздействие грозового разряда на подключенное оборудование.
Технические характеристики
| Номинальное напряжение питающей сети, В | 220 |
| Частота тока, Гц | 50 / 60 |
| Номинальная мощность, В*А | 3500 |
| Номинальный ток, А | 16 |
| Максимальный импульсный ток помехи, А | 10000 |
| Подавление импульсных помех, раз (4 кВ, 5/50 нс) | 8 |
| Подавление ВЧ помех, дБ (1МГц) | 4 |
| Максимальная рассеиваемая энергия, Дж | 150 |
| Защита от короткого замыкания | плавкий предохранитель |
| Защита от перегрева | термопредохранитель |
| Индикация исправности защиты | есть |
