Описание и характеристики

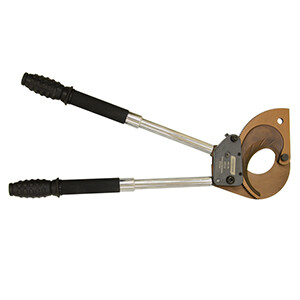

Ножницы секторные НС-70 "Передовик"
Ножницы секторные НС-70 предназначены для резки многожильного медного и алюминиевого кабеля, морского кабеля, максимальным диаметром до 70 мм, в том числе с бронеповивами из стальной оцинкованной проволоки.
Ножницы не предназначены для резки кабелей и проводов со стальным сердечником, а также стальных прутков, тросов, цепей и т.п.
Преимущества
- Увеличенный размер зубьев на зубчатой передаче для увеличения прочности и повышения производительности.
- Использование дополнительной шестеренки позволяет получить значительное снижение усилия резания.
- Благодаря усиленной конструкции ножницы обеспечивают абсолютно ровный срез даже на максимальных диаметрах.
- Специальный рычаг позволяет разблокировать подвижное секторное лезвие на любом этапе.
- Винтовое соединение лезвий для возможности их подтяжки при ослаблении.
- Телескопические ручки позволяют увеличить рычаг, компенсируя нагрузку необходимую для резки кабеля.
- Возможность самостоятельной заточки ножей пользователем, что значительно продлевает срок службы инструмента.
- Сумка для хранения и переноски в комплекте.
Размеры и вес
| Габаритные размеры, не более, мм | 430 х 350 х 50 |
|
Длина телескопической рукоятки (макс.), мм |
580 |
| Масса, не более, кг | 5,9 |
Конструкция и принцип работы
- Перерезание кабеля с помощью ножниц осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира.
- Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок.
Это обеспечивает точность реза, минимальную деформацию и отсутствие "вытягивания" жил кабеля. - Поворот подвижного лезвия происходит в результате воздействия подающей гребенки, связанной с рукоятками ножниц, на зубчатый сектор подвижного лезвия.
- За каждый цикл сведения - разведения рукояток (цикл реза) лезвие поворачивается на один рабочий ход, при этом от поворота в обратную сторону оно удерживается специальным фиксатором.
Количество циклов реза зависит от диаметра перерезаемого кабеля. - Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки, а также необходимым передаточным отношением в рычажной системе "рукоятки - лезвия".
Технические характеристики
|
Максимальный диаметр перерезаемого кабеля, мм |
70 |
| Сечение перерезаемого Cu (медного) кабеля, кв.мм | 3 х 150 |
| Сечение перерезаемого Al (алюминиевого) кабеля, кв.мм | 3 х 185 |
Порядок работы
- Завести кабель между режущими лезвиями, для этого нажать на фиксатор и, удерживая его в нажатом состоянии, провернуть подвижное лезвие вокруг соединительного шарнира, размыкая тем самым режущий контур для охвата кабеля.
- Завершив охват, ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки.
- Произвести резку кабеля путем цикличного сведения и разведения рукояток.
Внимание!
Во избежание поломки не следует пытаться резать ножницами НС-70 специальные кабели, бронированные стальной проволокой.
Условия транспортировки, хранения и эксплуатации
- Температура эксплуатации: -15... +40 °С.
- Температура транспорти ровки: -25... +50 °С.
- Относительная влажность: 20 - 90 % без конденсата.
- В случае нахождения изделия при температурах ниже -15 °С перед началом работы необходимо выдержать изделие 3 часа при температуре выше +10 °С.
- Хранение, обслуживание и ремонт следует осуществлять в специально отведенном для этого месте.
- После работы удалите остатки материала, грязи и влаги, тщательно протрите инструмент ветошью, при необходимости произведите дополнительную смазку.
- Не допускайте ударов по инструменту и его падения.
- В помещении, где хранится инструмент, не должно быть среды, вызывающей коррозию материалов, из которых он изготовлен.
- При длительном хранении необходимо смазать инструмент антикоррозийной смазкой.
