Описание и характеристики
Реле контроля напряжения CP-723 "Евроавтоматика F&F" (3 фазы, 63 А, 12 модулей)
Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Применяется в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного / пониженного напряжения питания.
Монтируется во вводных щитах.

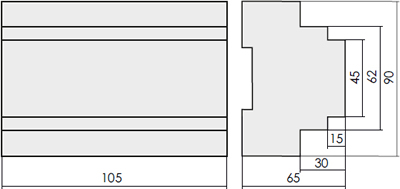

Размеры
Функциональные возможности
Защита осуществляется путем отключения нагрузки от сети питания.
Устройство регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.
Реле может работать в одном из режимов:
- три однофазных реле (каждый из каналов реле имеет свои уставки по напряжению и временным интервалам), функционируют независимо друг от друга;
- трехфазное реле напряжения - полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и "слипание" фаз (если включен контроль этих параметров);
все три канала реле коммутируются одновременно.
Технические характеристики
| Артикул | EA04.009.015 |
| Тип изделия | реле контроля напряжения |
| Тип корпуса | 6S |
| Напряжение питания, В | 3х(100-450) АС |
| Максимальный коммутируемый ток (АС-1), А | 3 х 63 |
| Контакты | 3 НО |
| Диапазон уставок напряжений, В | 140... 210 (нижний порог) 240... 300 (верхний порог) 20... 100 (величина асимметрии) |
| Погрешность измерений, не более, % | 2 |
| Задержка отключения*, сек. | 0,5... 25 (нижний порог, асимметрия) 0,1... 5 (верхний порог) |
| Время повторного включения, сек. | 2... 599 |
| Время готовности устройства, сек. | <5 |
| Коммутационная износостойкость, циклов | >100000 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 2 |
| Способ монтажа | на DIN-рейку 35 мм |
| Способ подключения | винтовые зажимы |
| Тип и сечение подключаемых проводников | ПуГВ 1х2,5... 16 кв.мм |
| Момент затяжки винтового соединения, Н*м | 1,2 |
| Вес изделия, г | 382 |
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 сек., при превышении напряжения свыше 300 В реле отключается за время 0,1 сек.

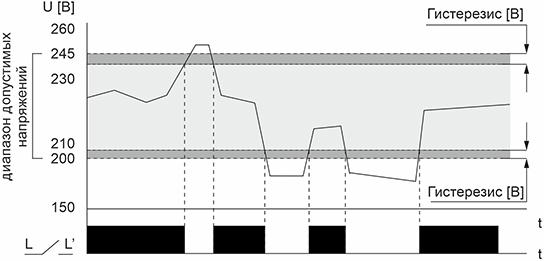

Диаграмма работы

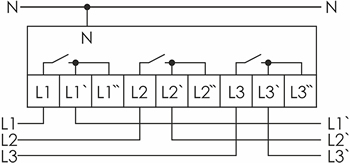

Схема подключения
N - нейтральный проводник.
L1... L3 - фазы сети питания (вход).
L1"... L3" - фазы питания нагрузки (выход 63 А max).
L1""... L3"" - фазы питания нагрузки (выход 30 А max).
Для подключения нагрузки к реле рекомендуется использовать наконечник изолированный.
Внимание!
Суммарный ток по выходам «"» и «""» не должен превышать 63 А.
