Описание и характеристики

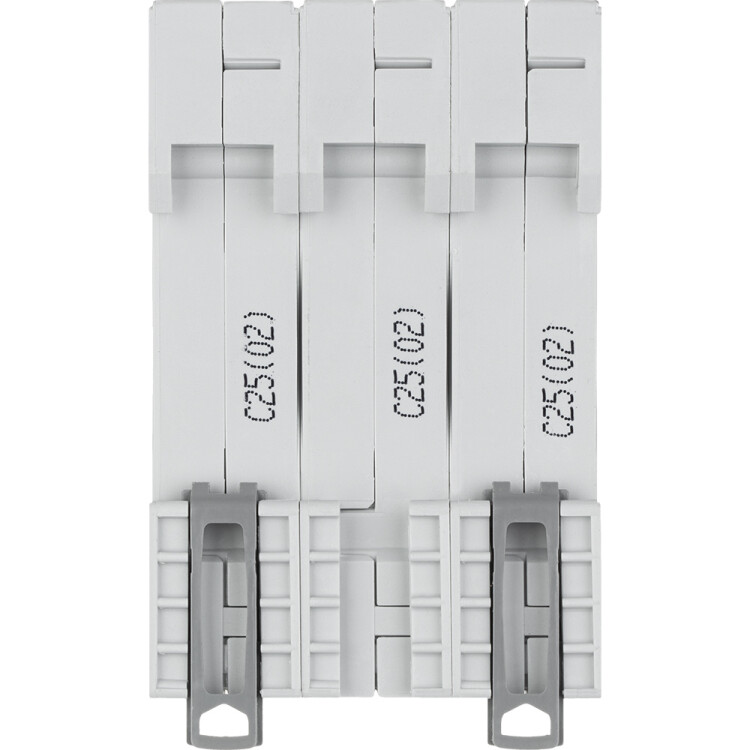

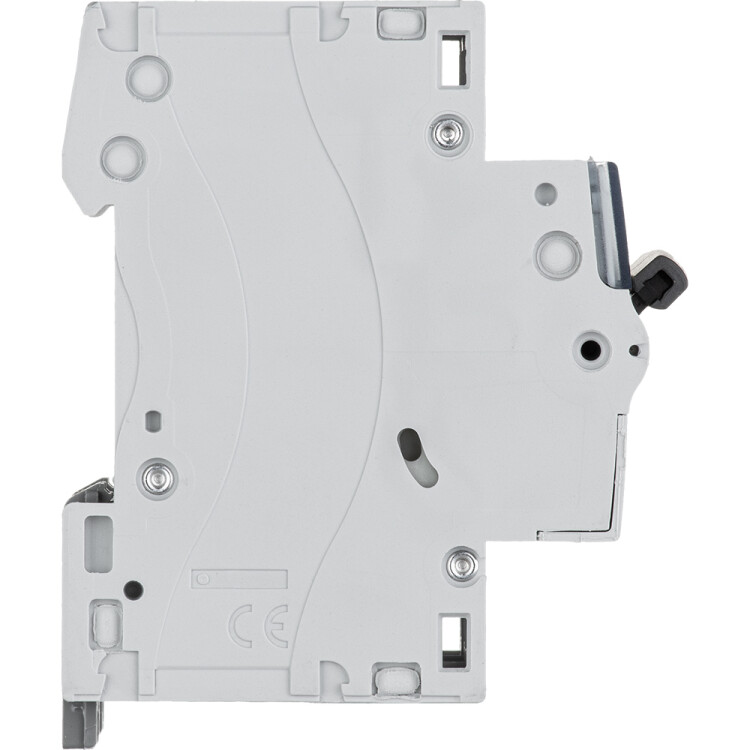

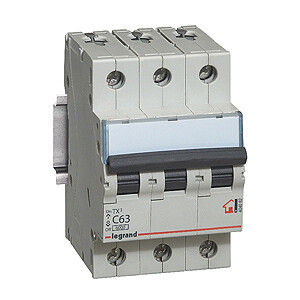

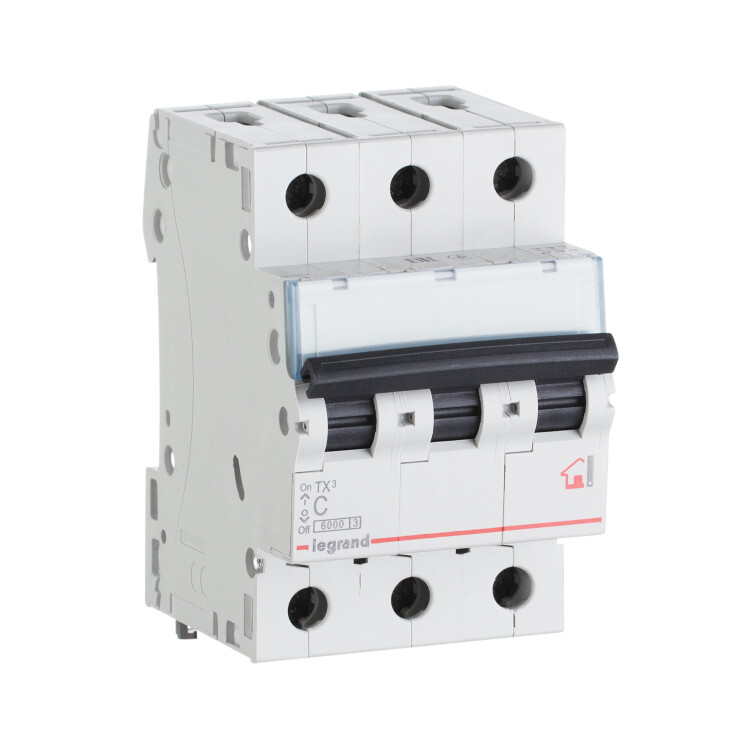

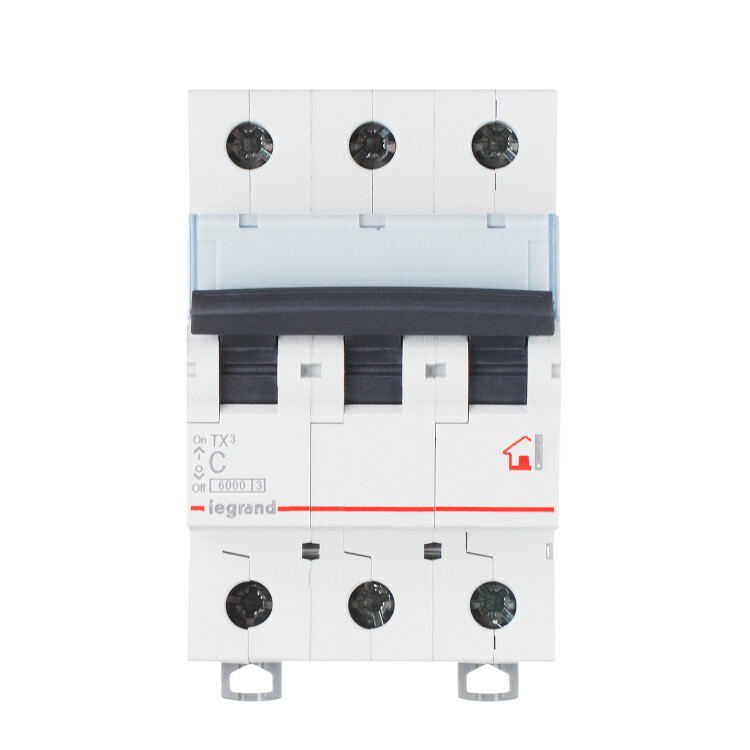

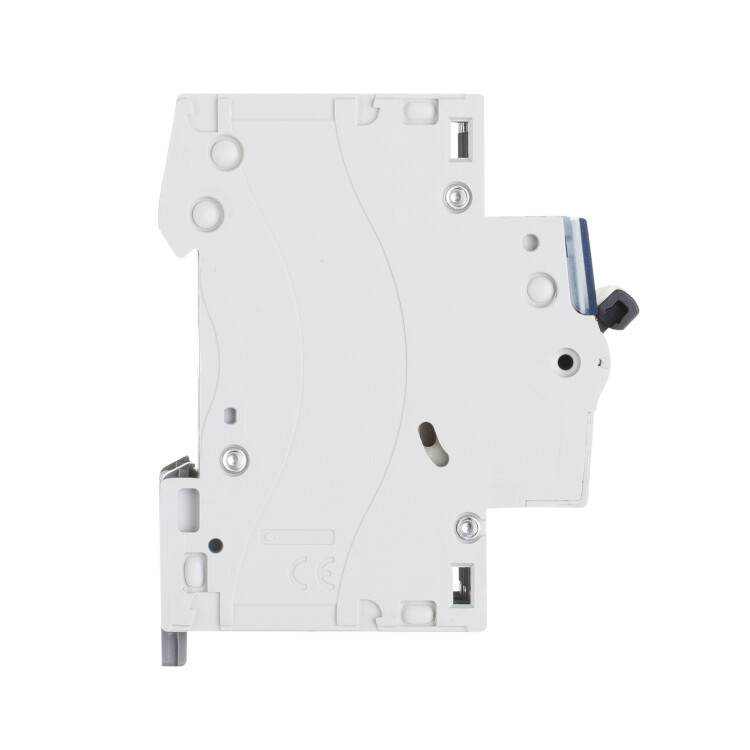

Автоматический выключатель TX3 Legrand 404058 (3Р, 25 А, тип C, 6 кА)
Модульные автоматические выключатели с термомагнитным расцепителем и непосредственным указанием положения главных контактов предназначены для управления нагрузками, разъединения электрических цепей и защиты от перегрузки и короткого замыкания.

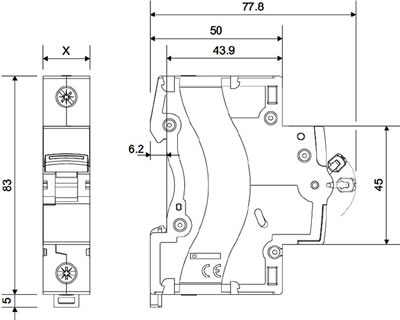

Размеры
- Х (3Р) = 53,1 мм.
Материалы
- Материал корпуса: самозатухающий полиэстер.
Технические характеристики
| Принцип действия | токоограничивающее устройство |
| Количество модулей | 3 |
| Количество полюсов | 3Р |
| Номинальный ток, А | 25 |
| Отключающая способность, кА | 6 |
| Время-токовые характеристики | тип С (5 - 10 In) |
| Номинальное напряжение, В | 230 / 400 |
| Номинальная частота тока, Гц | 50 / 60 |
| Номинальное импульсное напряжение, кВ | 4 |
| Номинальное напряжение изоляции, В | 500 |
| Степень загрязнения | 2 |
| Электрическая прочность изоляции, В | 2500 |
| Рабочая температура, °С | -25... +70 |
| Температура хранения, °С | -40... +70 |
| Степень защиты корпуса от пыли и влаги | IP40 |
| Степень защиты зажимов от пыли и влаги | IP20 |
| Механическая износостойкость | 20000 циклов без нагрузки; 10000 циклов под нагрузкой (при In*cos = 0,9); 2000 циклов под нагрузкой (при постоянном токе) |
| Рабочее положение | вертикальное, горизонтальное, лицевой панелью вниз, на боку |
| Подвод проводников питающей сети | сверху или снизу |
