Описание и характеристики

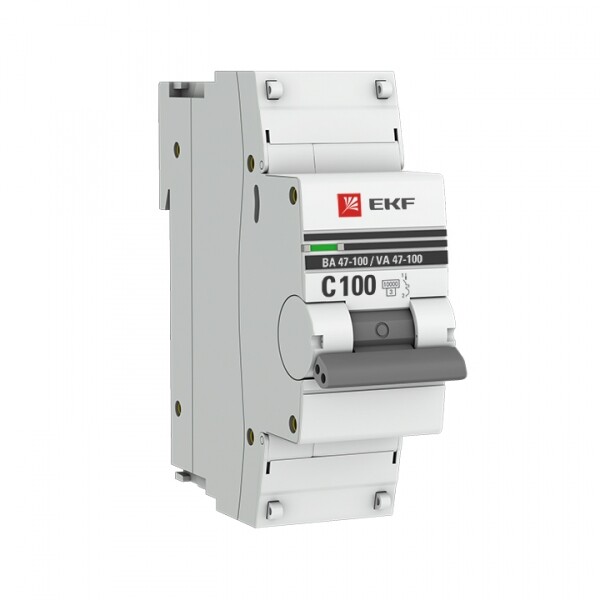

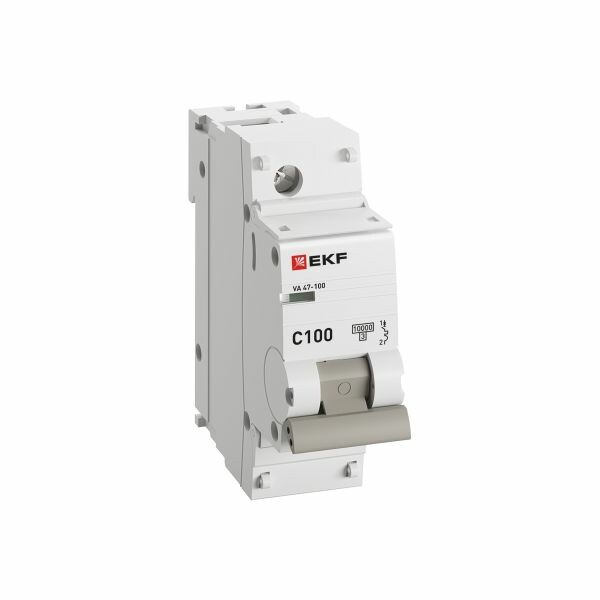

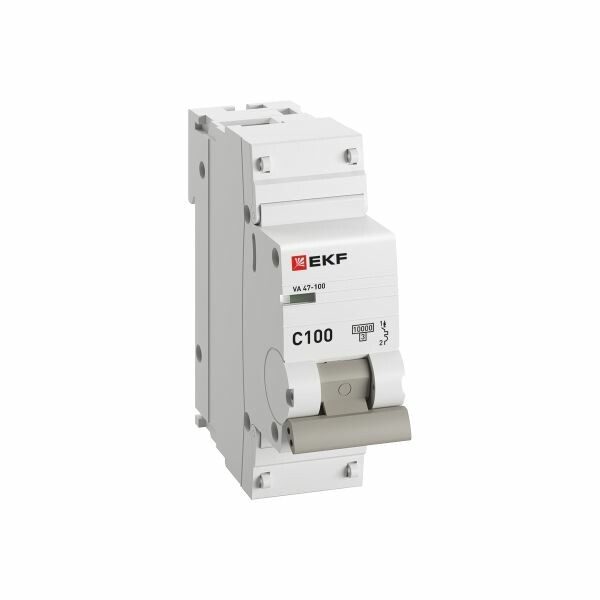

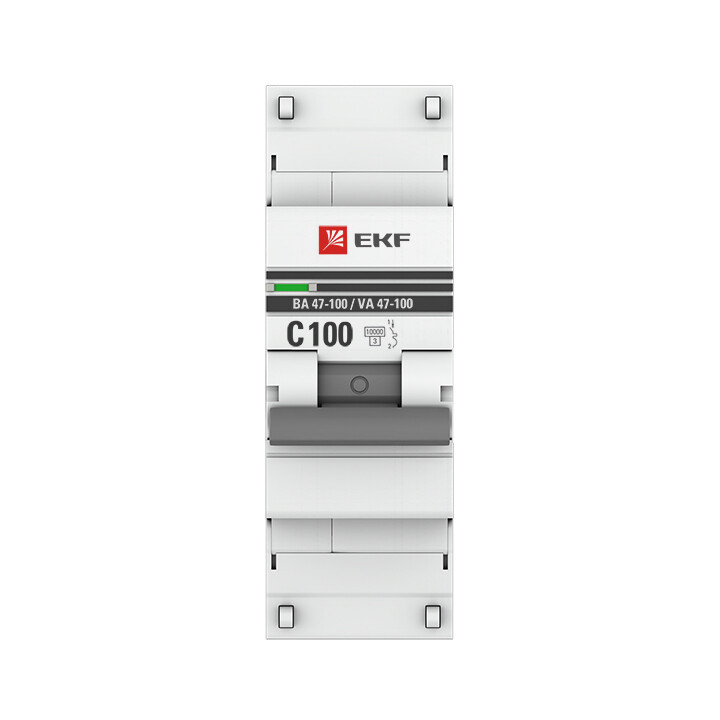

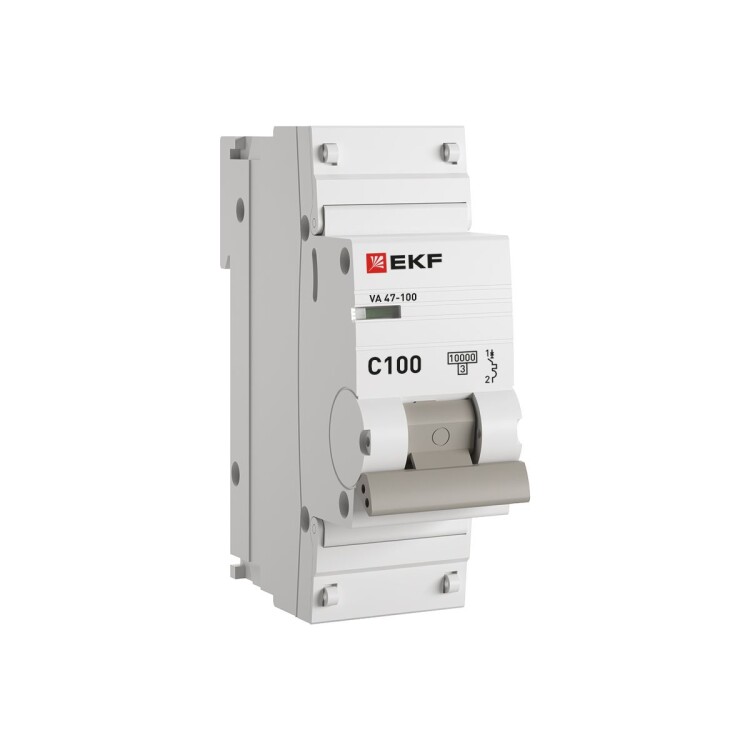

Выключатель автоматический 1Р 100А (C) 10кА ВА47-100 EKF PROxima
Выключатели автоматические модульные EKF PROxima серии ВА47-100 являются механическими коммутационными аппаратами, применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1.

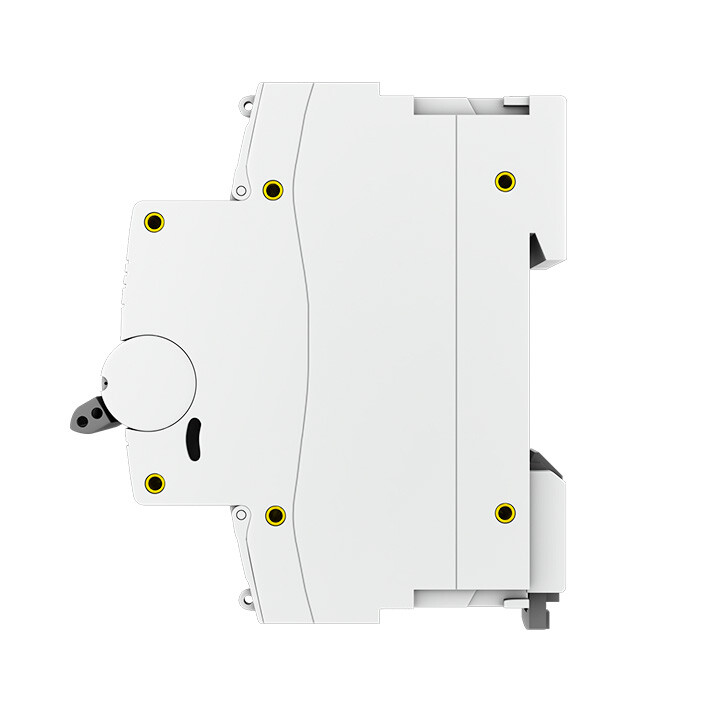

Размеры
| Высота корпуса, мм | 83 |
| Ширина корпуса, мм | 27 |
| Глубина корпуса, мм | 72,7 |

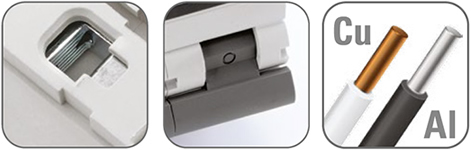

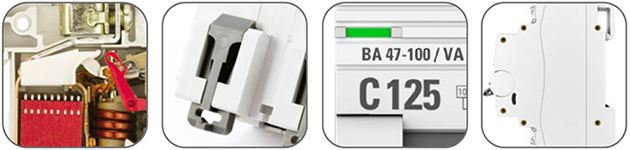

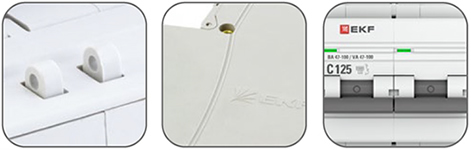

Особенности конструкции
- Рабочая зона закрыта диэлектриком.
- Двухпозиционный зажим на DIN-рейку.
- Индикаторное окно состояния контактов.
- Повышенная жесткость корпуса.
- Панели для пломбировки клемм.
- Углубления на корпусе для охлаждения аппарата.
- Монолитная лицевая панель.
- Клеммы с насечками для надежного соединения с проводниками.
- Автоматическая доводка рукоятки управления.
- Возможна коммутация алюминиевым и медным проводником.
Технические характеристики
| Артикул | mcb47100-1-100C-pro |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 1 |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 1,5 |
| Номинальный ток In, А | 100 |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 - 60 |
| Номинальная наибольшая отключающая способность Icn, кА | 10 |
| Уставка расцепителей токов короткого замыкания | 5In - 10In |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | С |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции, В | 660 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Отключение незащищенной нейтрали (N) совместно с защищенным полюсом | нет |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 8000 |
| Наличие индикации положения главных контактов | есть |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 2 |
| Способ крепления | DIN-рейка |
| Способ подключения | кабель / шины типа PIN и Fork |
| Сечение присоединяемых проводов, кв.мм | 1,0 - 35 (однопроволочный жесткий) / 1,0 - 25 (многопроволочный гибкий) |
| Возможность дополнительной комплектации | есть |
| Вес однополюсного выключателя, г | 176 |
Подключение дополнительных устройств
Автоматические выключатели EKF серии ВА47-100 дополнительно могут оснащаться следующими устройствами:
- аварийный контакт АК-47 Proxima EKF (слева);
- блок -контакт БК-47 Proxima EKF (слева);
- расцепитель минимального и максимального напряжения РММ-47 Proxima EKF (справа);
- расцепитель независимый РН-47 Proxima EKF (справа).
