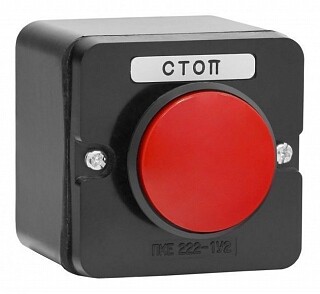

Пост кнопочный ПКЕ 222-1У2 "Грибок" te00000664 "Техэнерго" (IP54, У2), красный
Посты управления кнопочные серии ПКЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 / 60 Гц и постоянного тока напряжением до 440 В.
Посты управления устанавливаются на подвижных и неподвижных частях стационарных установок.
Материалы и цвета
| Цвет кнопки |
Красный |
| Цвет корпуса |
Черный |
| Материал корпуса |
пластик |
Технические характеристики
| Тип изделия |
пост кнопочный с кнопкой управления |
| Количество управляющих элементов |
1 |
| Номинальное напряжение переменного тока, В |
АС 660 |
| Частота тока, Гц |
50 / 60 |
| Номинальное напряжение постоянного тока, В |
DC 440 |
| Номинальный ток, А |
10 |
| Минимальный рабочий ток, А |
0,1 |
| Минимальное рабочее напряжение, В |
12 |
| Частота включений в час |
120 |
| Износостойкость, циклов "вкл.-выкл." |
10000 |
| Степень защиты от пыли и влаги |
IP54 - со стороны управляющего элемента |
| Климатическое исполнение и категория размещения |
У2 |
| Тип монтажа |
накладной |
| Способ подключения |
винтовой зажим |
Расшифровка условных обозначений
Пример: ПКЕ 222-1У2
ПКЕ Х1Х22-X3Х4Х5
| ПКЕ |
- обозначение серии постов.
|
| Х1 |
- исполнение по эксплуатационному назначению (1; 2; 6; 7).
|
| Х2 |
- исполнение по степени защиты от пыли и влаги согласно ГОСТ 14255-69:
1 - IP40 со стороны управляющего элемента, IP00 (IP40) - со стороны монтажа проводов;
2 - IP54 со стороны управляющего элемента, IP00 (IP54) - со стороны монтажа проводов. |
| 2 |
- исполнение по материалу корпусных деталей - пластмасса.
|
| X3 |
- количество управляющих элементов - толкателей.
|
| Х4Х5 |
- климатическое исполнение (У, УХЛ) и категория размещения (2; 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
