Описание и характеристики

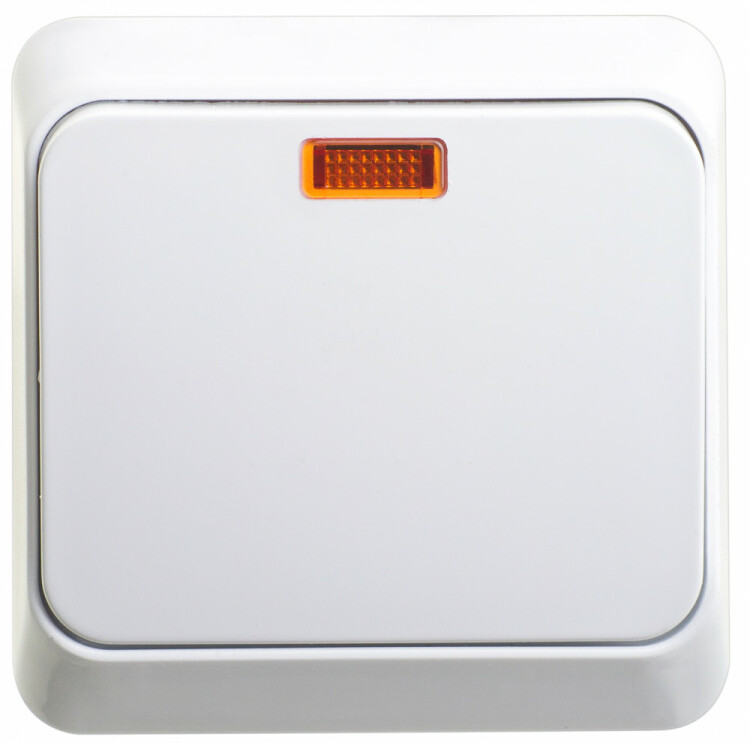

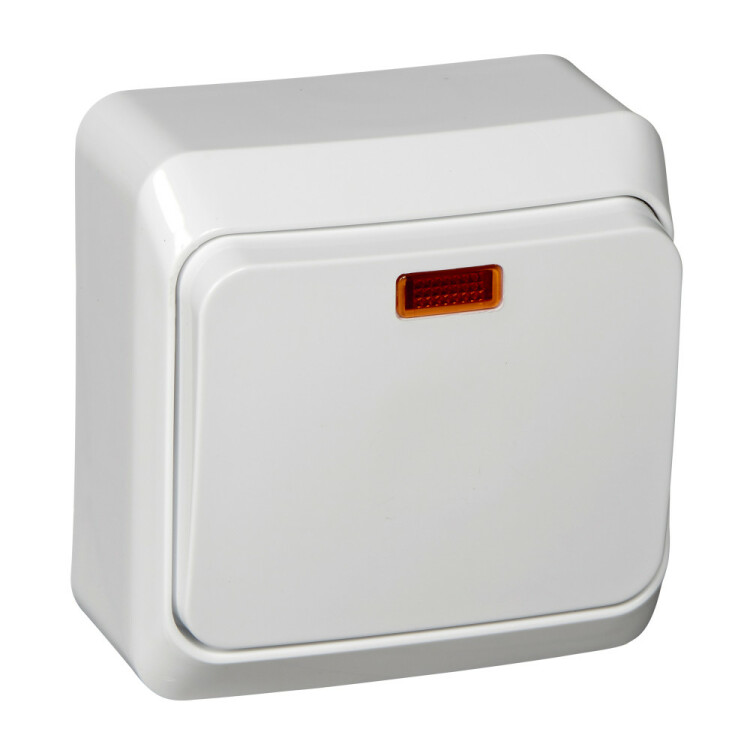

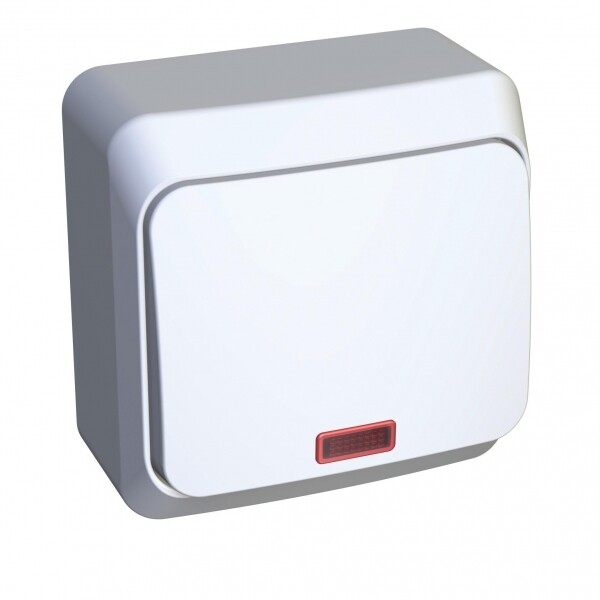

Выключатель одноклавишный Schneider Electric BA10-005B "Этюд" (10 А, IP20) открытой установки, с подсветкой, белый
Недорогая, но качественная серия "Этюд" электроустановочных изделий Schneider Electric.
Преимущества
- Безопасность.

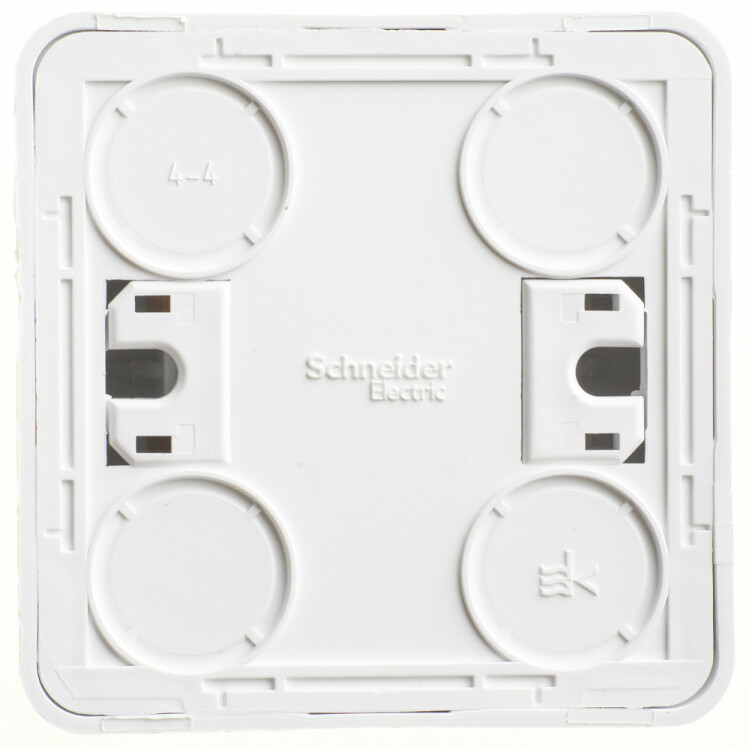

- Изделия для открытой установки имеют заднюю монтажную пластину, обеспечивающую безопасность при установке и эксплуатации на электропроводящих поверхностях.
- Металлические части механизма закрыты пластиком, контакты полностью изолированы.
- Простота и удобство монтажа.
- Универсальные винты позволяют использовать как плоскую, так и крестовую отвертку.
- Большое пространство между задней панелью и механизмом для свободного подключения проводов любого диаметра.
- Надежная система защелок позволяет легко и быстро выполнить монтаж.
Не требуются дополнительные инструменты, верхняя крышка легко защелкивается на корпусе. - На корпусах указаны электротехнические характеристики и прочая информация, необходимая при монтаже.
- Высокая степень надежности.
- Выключатели на ток 10 AX подходят для большинства типов ламп, включая люминесцентные.
- Высокое качество контактных площадок обеспечивает длительный срок службы выключателей.
- Конструкция металлических контактов обеспечивает надежную фиксацию вилки в розетке.
- Токоведущие части изолированы защитной крышкой.
Это исключает возможность короткого замыкания и поражения электрическим током.
- Применение в конструкции контактов розетки латуни с высоким содержанием меди позволило избежать использования лишнего зажимающего элемента.
- Увеличенные вводные отверстия для подсоединения проводов уменьшают время на установку.
- Специальная форма контактной гильзы и увеличенная толщина контактной гайки позволяют надежно зафиксировать провод.
- Качественные материалы.
- Все изделия выполнены из композиции высококачественного пластика - полиамида, устойчивого к появлению царапин.

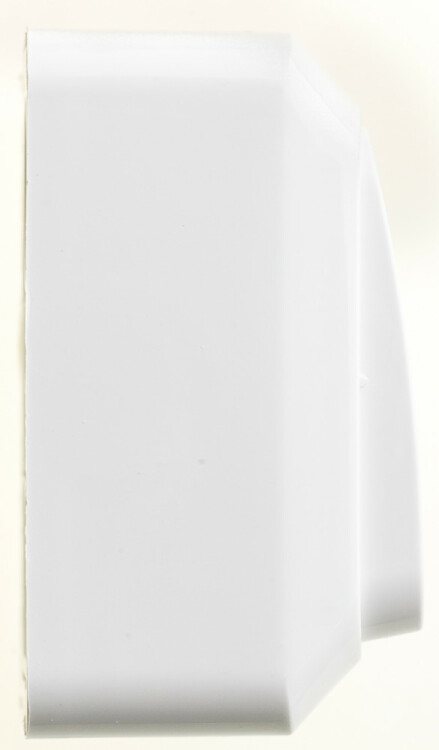

Размеры и вес
| Высота, мм | 61 |
| Ширина, мм | 61 |
| Глубина, мм | 35,5 |
| Вес изделия, г | 72 |
Материалы и цвета
| Цвет корпуса | Белый |
| Тип поверхности корпуса | глянцевый |
| Материал корпуса | полиамид |
| Материал монтажной пластины | полиамид |
Технические характеристики
| Тип изделия | выключатель однополюсный |
| Конструктивное исполнение | в сборе с корпусом, с монтажной пластиной |
| Количество клавиш | 1 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток | 10 АХ* |
| Диапазон мощности, Вт | ?2300 |
| Наличие подсветки | есть |
| Способ подключения | винтовой зажим |
| Сечение подключаемых проводников, кв.мм | 2,5 |
| Тип монтажа | открытая установка |
| Степень защиты от пыли и влаги | IP20 |
| Стандарты | ГОСТ Р 51324.1:2005 |
* АХ означает способность выключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Схема подключения
