Описание и характеристики

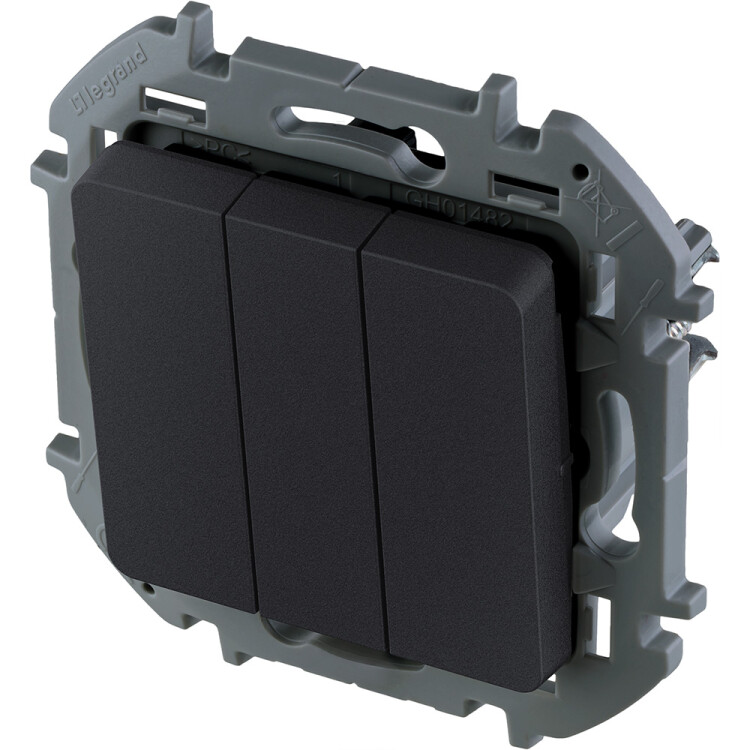

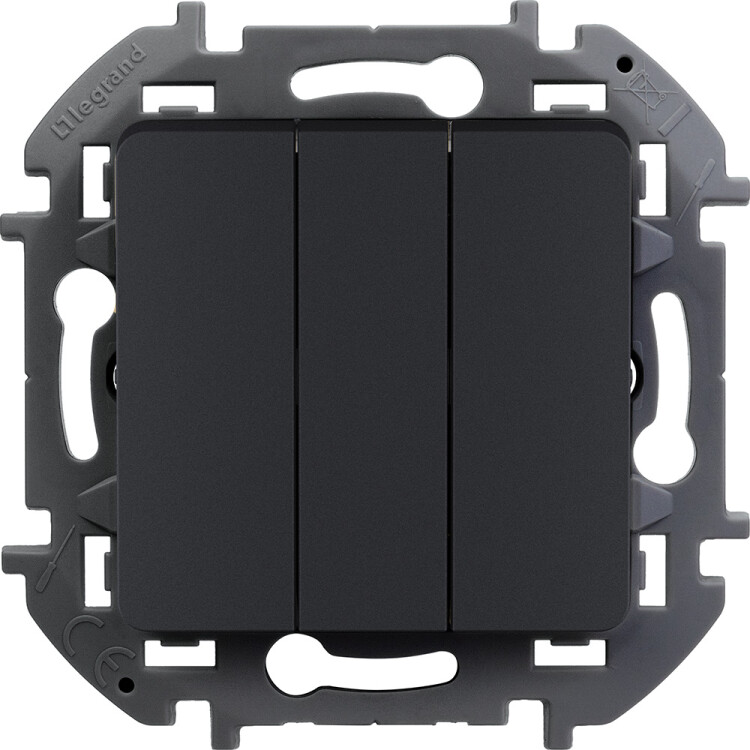

Выключатель трехклавишный Legrand 673643 Inspiria (20 АX, IP20) скрытой установки, антрацит
Гарантированная надежность и безопасность механизма электроустановочных изделий Inspiria от Legrand сочетается с современным плоским дизайном, лаконичностью форм и мягкостью линий.
Современный функционал коллекции Inspiria в полной мере отвечает актуальным требованиям людей и интерьеров.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| A | B | C | D |
| 76 | 76 | 46,5 | 15,5 |
Материалы и цвета
| Цвет лицевой панели | Антрацит |
| Тип поверхности лицевой панели | матовый |
| Материал лицевой панели | ABS пластик |
| Материал механизма | поликарбонат |
| Материал суппорта | поликарбонат, армированный на 10 % стекловолокном |
Особенности конструкции
 |
|
Технические характеристики
| Тип изделия | выключатель |
| Конструктивное исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Количество клавиш | 3 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 - 60 |
| Номинальный ток | 20 АХ* |
| Максимальная мощность для ламп со встроенным балластом, Вт | 250 |
| Наличие подсветки / индикации | нет |
| Температура эксплуатации, °C | -5... +35 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешних механических воздействий | IK04 |

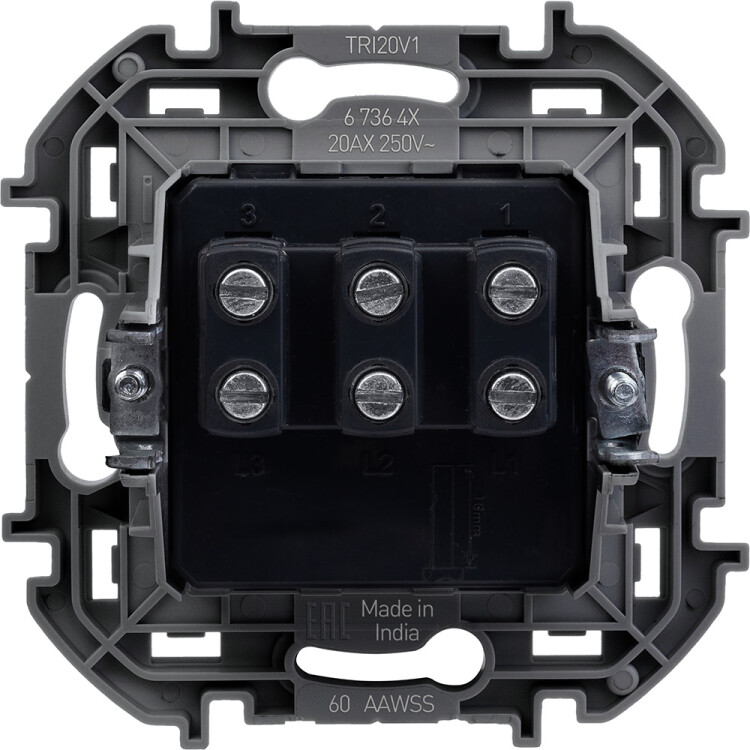

| Тип клемм | винтовой зажим |
| Сечение подключаемых проводников | 2 х 2,5 кв.мм |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) и винтами |
* АХ означает способность выключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Монтаж
Внимание!
Для демонтажа нужно надавить на толкатель и извлечь провод. Не извлекайте провод, не нажав на толкатель!
 |
Маркеры симметрии в 4 точках обеспечивают удобное выравнивание по горизонтальной и вертикальной плоскости при монтаже. |
 |
Прочный суппорт со специальным профилем облегчает многопостовый монтаж. |
Варианты крепления суппорта
- прикручивание винтами к монтажной коробке.
- крепление захватами.
 |
 |
