Описание и характеристики

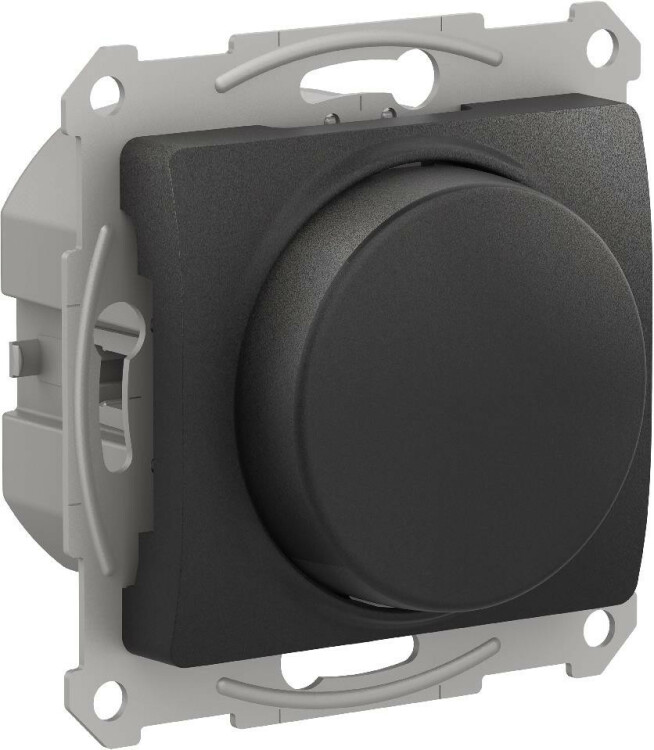

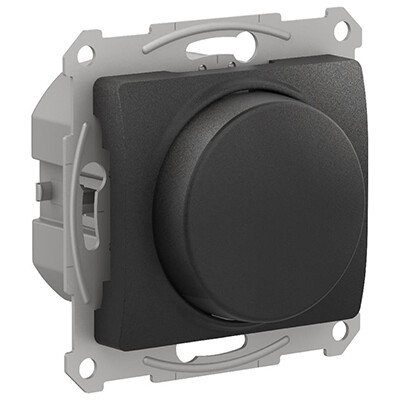

Светорегулятор поворотно-нажимной Schneider Electric GSL000723 Glossa (400 Вт, led, RC), антрацит
Светорегулятор (диммер) поворотно-нажимной мощностью 400 Вт предназначен для регулировки яркости ламп накаливания и галогенных ламп с напряжением 230 В.
Включение, выключение и регулировка осуществляются поворотом ручки светорегулятора.
Диммер может быть установлен в монтажную коробку с помощью винтов или распорных лапок.
Размеры
| Высота, мм | 71 |
| Ширина, мм | 71 |
| Глубина общая, мм | 51,5 |
Материалы и цвета
| Цвет | Антрацит |
| Материал | PC+ASA |
| Материал монтажной рамы | оцинкованная сталь |

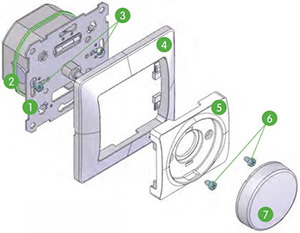

Конструкция
 |
1 - плата управления. 3 - монтажные винты. 5 - накладка. 7 - ручка. |
Технические характеристики
| Тип изделия | диммер поворотно-нажимной |
| Конструктивное исполнение | механизм + суппорт + лицевая панель с кнопкой |
| Применение | RC* |
| Напряжение, В | АС 230 ±10 % |
| Частота тока, Гц | 50 |
| Номинальная мощность, Вт | 400 |
| Наличие защиты от короткого замыкания | есть |
| Наличие индикатора | нет |
| Тип клемм | винтовые зажимы |
| Сечение подключаемых проводников, кв.мм | до 2,5 |
| Тип монтажа | скрытый |
| Способ монтажа | лапками, винтами |
| Степень защиты от пыли и влаги | IP20 |
| Диапазон рабочих температур (80 % максимальной нагрузки при +40 °С), °С | 0... +30 |
* Диммер поддерживает работу с активной (R) и емкостной нагрузкой (С).
Диммирование происходит за счет отсечки фазы по заднему фронту волны (Trailing Edge).
Основное применение - регулирование яркости ламп со стандартными цоколями.
Тип R - лампы накаливания и галогенные лампы 230 В.
Тип C - галогенные лампы 12 В с электронным трансформатором и диммируемые LED лампы.
Светорегуляторы могут использоваться также со светодиодными светильниками или светодиодными лентами,
но при условии, что их блок управления требует именно светорегулятор с отсечкой фазы по заднему фронту волны.
Наиболее распространенные протоколы диммирования led лент и светодиодных светильников: Dali, 1 - 10 В, TRIAC (R, RL).
Для таких блоков управления должен быть выбран соответствующий протоколу совместимый механизм диммера.

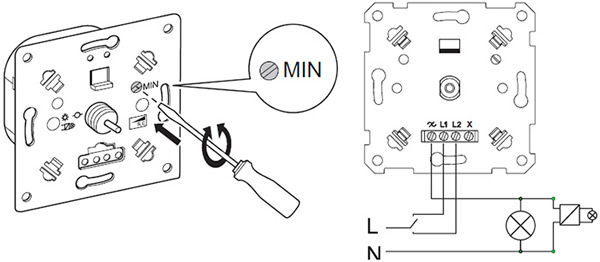

Монтаж и подключение
Регулировка минимального уровня яркости ламп
При первом включении светорегулятора необходимо убедиться, что лампа горит с минимальным уровнем яркости.
Если лампа не горит или горит слишком ярко, перейдите к процедуре установки минимального уровня яркости.
Для этого необходимо снять ручку, крышку, установить ручку.
Затем нужно повернуть ручку против часовой стрелки до упора.
Установите минимальный уровень яркости при помощи винта MIN.
