Описание и характеристики

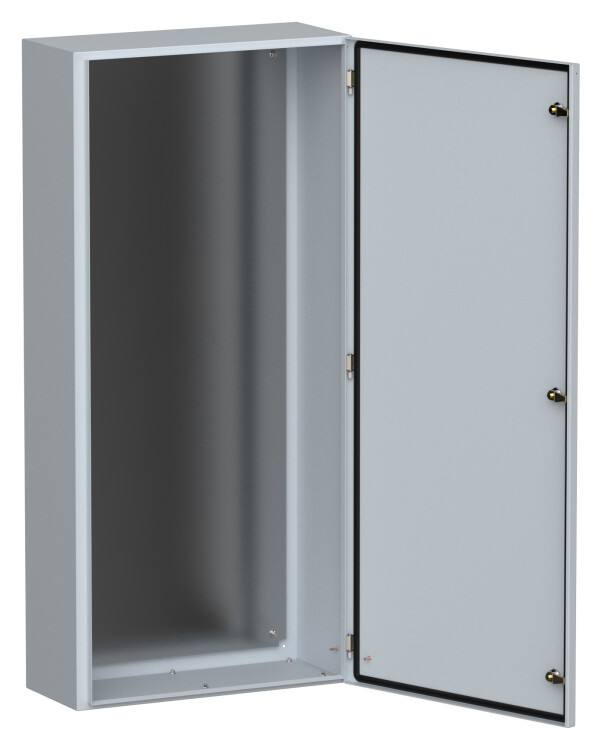

Корпус металлический навесной ЩМП-7-0 У2 IP54 IEK, серый, 1400 х 650 х 285 мм
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты от пыли и влаги IP54 предназначен для сборки разнообразных электрощитов распределительного типа: силовых, управления, автоматики.
Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат качества.

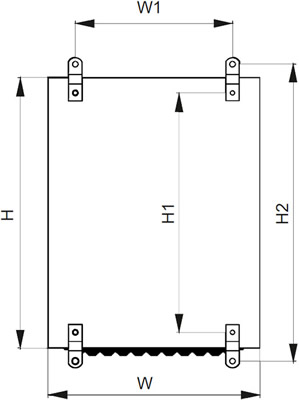

Размеры и вес
| Размеры, мм | Вес изделия, кг | ||||
|---|---|---|---|---|---|
| W | H | W1 | H1 | H2 | |
| 650 | 1400 | 585 | 1335 | 1420 | 47 |
Материалы и цвета
| Цвет корпуса | Светло-серый (RAL 7035) |
| Материал корпуса | сталь толщиной 1,4 мм |
| Материал монтажной панели | сталь толщиной 1,5 мм |
| Покрытие корпуса | полиэфирная порошковая краска |
| Фактура поверхности | шагрень |
Особенности конструкции
- Сварной металлический корпус со съемной монтажной панелью.
- Монтажная панель крепится на 4 шпильки.
- Дверца корпуса запирается на замок.
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Пылевлагонепроницаемый замок.
- Шпилька заземления.
- Наличие отверстия под кабельный ввод.
Съемная крышка облегчает монтаж и подключение оборудования. - Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Технические характеристики
| Артикул | YKM40-07-54 |
| Тип изделия | корпус металлический с монтажной панелью ЩМП |
| Исполнение | навесной |
| Глубина корпуса, мм | 285 |
| Номинальный ток, не более, А | 630 |
| Угол раскрытия двери, градусов | 105 |
| Наличие замка в двери | есть |
| Максимальная статическая нагрузка на дверь / на оболочку, Н | 15 / 150 |
| Потеря эффективной мощности, Вт | 410 |
| Наличие разметки на монтажной панели | нет |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | У2 |
| Степень защиты от внешних механических воздействий | IK08 |
| Ввод кабеля | снизу |
| Количество вводов | 1 отверстие размером 523 х 123 мм |
| Срок службы, лет | 15 |

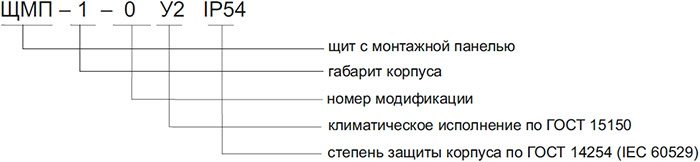

Расшифровка условных обозначений
Комплектация
- Корпус металлический.
- Монтажная панель.
- Метизы для установки.
- Провод заземления.
- Зацеп - 4 шт.
- Крышка съемная (ввод кабеля) - 1 шт.
- Знак "Острожно! Электрическое напряжение" - 1 шт.
- Знак "Заземление" - 2 шт.
