Описание и характеристики

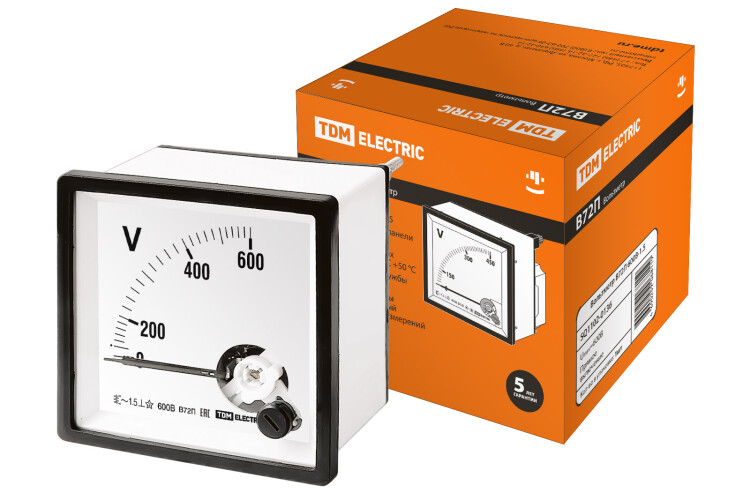

Вольтметр В72П 600В-1,5 TDM SQ1102-0136
Вольтметры TDM серии В72 предназначены для измерения напряжения в однофазных электрических цепях переменного тока.
Применяются в низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.
Приборы поверены, имеют соответствующие штампы на корпусе и в паспорте.
Полностью совместимы с трансформаторами тока ТТН TDM Electric.
Внесены в государственный реестр средств измерений, имеют свидетельство CN.C.34.004.A № 45415.

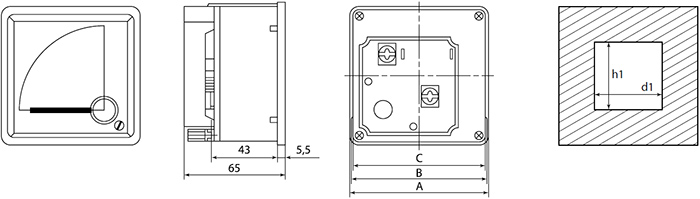

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| A | B | C | h1 | d1 |
| 72 | 68 | 66 | 68 | 68 |
Материалы
- Материал корпуса: негорючий самозатухающий пластик.
Особенности конструкции
- Внешние присоединительные зажимы закрываются защитной прозрачной крышкой, обеспечивающей электробезопасность.
- Для защиты от негативного влияния внешних магнитных полей катушка и механизмы защищены металлическим экраном.
- Имеется возможность корректировки положения стрелки прибора.
- Для предотвращения несанкционированного доступа предусмотрена возможность пломбировки корпуса.
- Способ крепления: в крышку щита (крепежные элементы в комплекте).
Технические характеристики
| Тип изделия | вольтметр |
| Класс точности | 1,5 |
| Способ включения | прямой |
| Максимальное измеряемое напряжение, В | 600 |
| Средняя наработка на отказ, часов | 50000 |
| Межповерочный интервал, лет | 2 |
| Диапазон рабочих температур, °C | -30... +50 |
| Степень защиты от пыли и влаги | IP54 |
| Средний срок службы, лет | 12 |
