Описание и характеристики

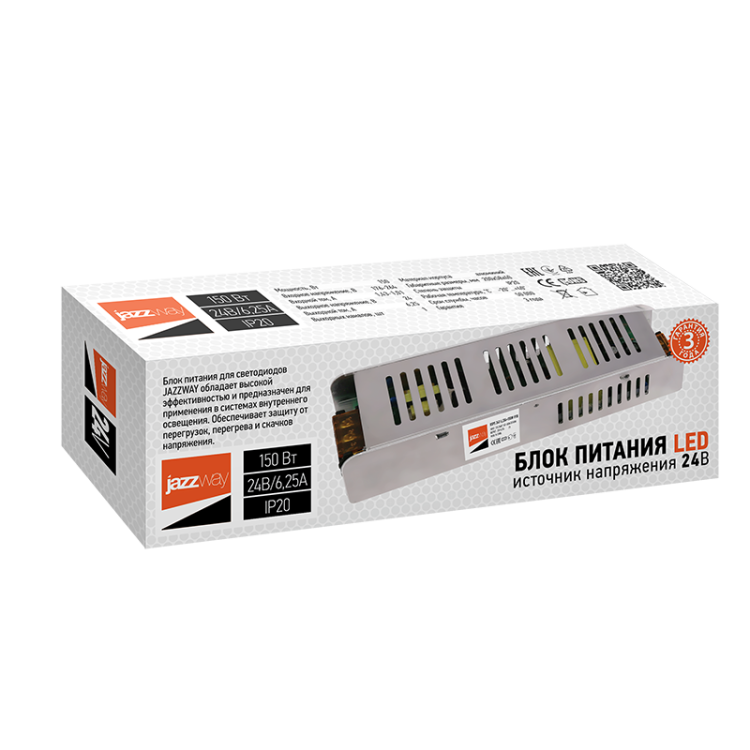

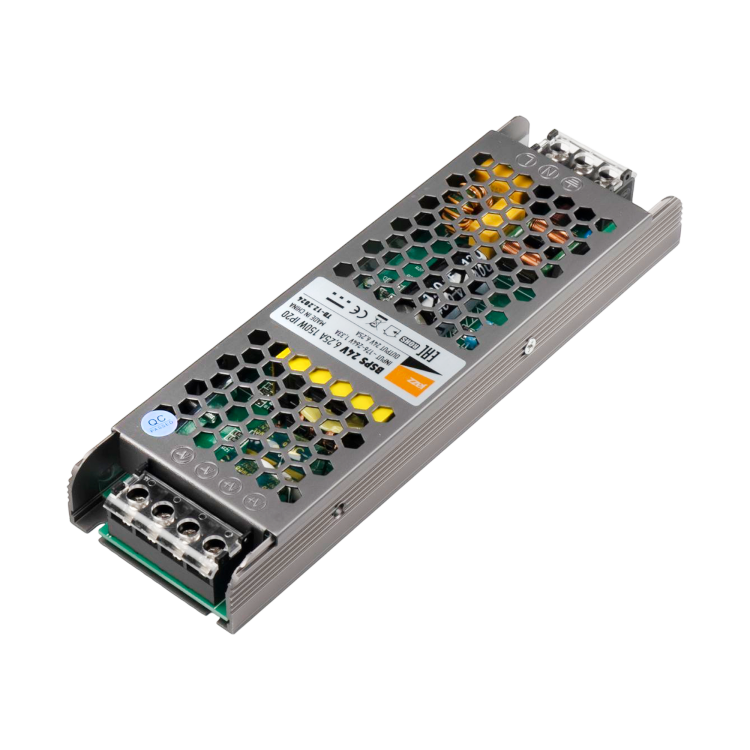

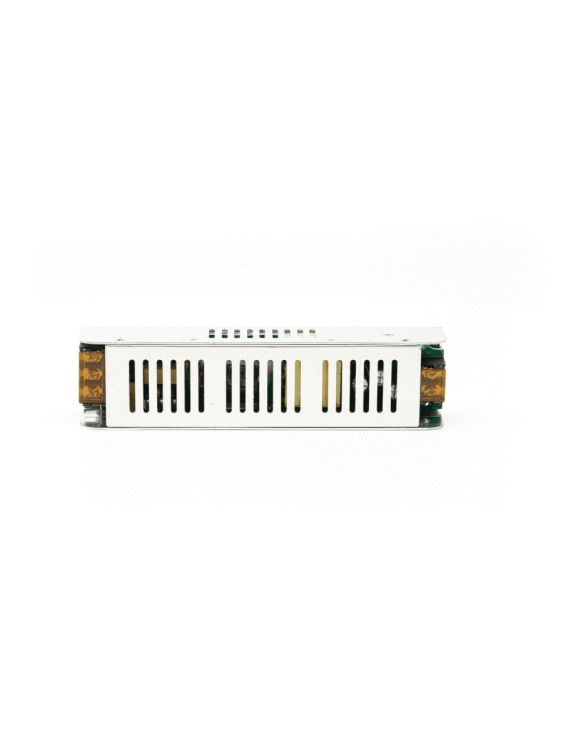

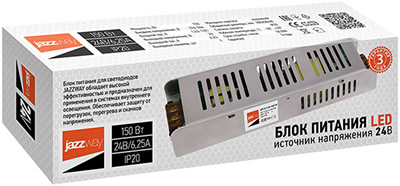

Блок питания Jazzway BSPS 24V 6,25A=150W IP20 (24 В, 150 Вт)
Блоки питания BSPS 24V предназначены для отдельного питания светодиодной ленты в системах внутреннего и внешнего освещения.
При изменении входного напряжения и/или внешней нагрузки в управляющей схеме производится коррекция по разнице сигнала управления и опорного сигнала посредством обратной связи, которая регулирует ширину импульса питающего напряжения, увеличивая или уменьшая его.
В результате на выходе получается соответствующее типу блока питания постоянное напряжение или ток.
Размеры и вес
| Длина корпуса, мм | 200 |
| Ширина корпуса, мм | 58 |
| Высота корпуса, мм | 40 |
| Вес изделия, г | 250 |
Материалы и цвета
| Цвет корпуса | Серебро |
| Материал корпуса | металл |
Функциональные особенности
- Защита от перегрузок и скачков напряжения срабатывает при перегрузке свыше 120% от номинальной мощности.
- Автоматический перезапуск при восстановлении рабочих параметров.
- Защита от перегрева (отключение) происходит при температуре свыше +105 °C.
- Автоматический перезапуск при восстановлении рабочей температуры у блоков питания мощностью свыше 60 Вт.
- Перегрузки более 85% сокращают срок службы блоков питания.
Технические характеристики
| Артикул | .5015593 |
| Тип изделия | источник напряжения |
| Входное напряжение, В | АС 176 - 264 |
| Частота тока, Гц | 50 - 60 |
| Входной ток, А | 1,43 - 1,01 |
| Количество выходов | 1 |
| Рабочая нагрузка, Вт | 150 |
| Выходное напряжение, В | DC 24 |
| Выходной ток, А | 6,25 |
| Автоматический перезапуск после перегрузки | есть |
| Автоматический перезапуск после перегрева | есть |
| Температура эксплуатации, °C | -20... +40 |
| Относительная влажность воздуха, % | 20 - 90 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А |
Требования и рекомендации по эксплуатации
- Выбор блока питания для конкретного применения зависит от номинального напряжения или тока работы светодиодов, общей потребляемой мощности и параметров напряжения питающей сети.
- Параметры напряжения сети должны находиться в рабочем диапазоне.
Для безаварийной работы используйте стабилизаторы напряжения.
Рационально согласовывайте питание и нагрузку блока.
- Даже минимальные перегрузки блока, как правило, сокращают срок службы устройства.
- Для стабильной работы необходимо оставлять запас по мощности примерно в 20%.
- Создайте благоприятные условия для теплоотвода блока питания, выбрав соответствующее место с хорошей вентиляцией.
- Запрещается устанавливать блок питания в изделия, предназначенные для работы в условиях с повышенной окружающей температурой.
- Применяйте блоки питания в возможно более открытом пространстве.
- При возможности установите блок на металлической пластине-радиаторе с большой площадью и обеспечьте хороший контакт для теплоотвода через нее.
Подключение

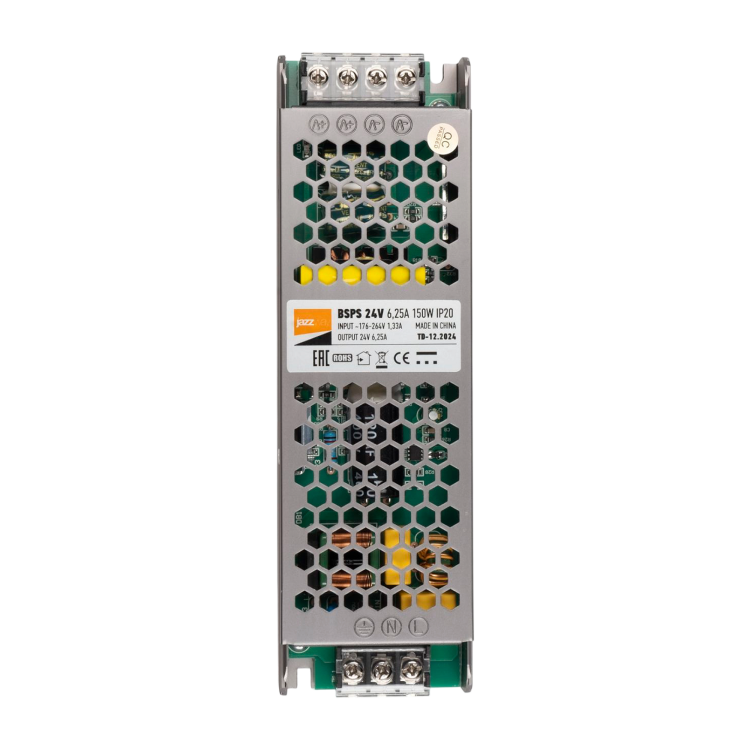

- L (фаза) и N (ноль) - входные клеммы блока питания.
- V+, V- - выходные клеммы для одноканальных блоков питания.
- Плюсовой провод питания подсоединяется к клемме V+, минусовой - к клемме V-.
- Не имеет значения, какая клемма V+ используется в паре с клеммой V-.
- Суммарная мощность нагрузки на все каналы не должна превышать номинальной.
- V ADJ. - служебный разъем для регулировки в заводских условиях.
