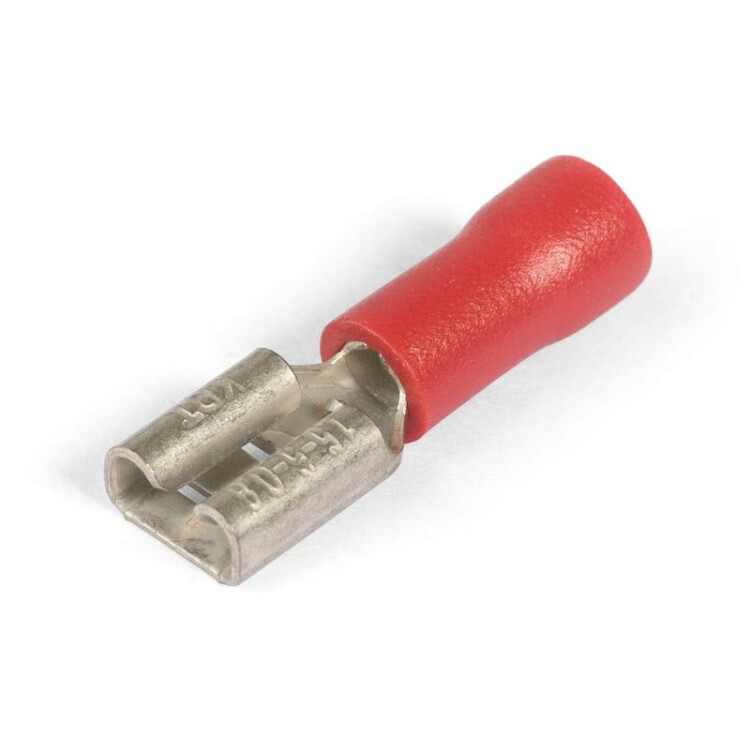

Разъем плоский изолированный РпИм 1,5-5-0,8 КВТ, красный
Разъемы плоские изолированные РпИм с ПВХ манжетой предназначены для монтажа методом опрессовки быстроразъемных соединений многопроволочных гибких медных проводов.
Изготовлены по ТУ 3424-001-59861269-2004.

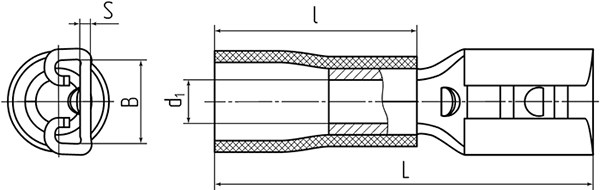

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| B | L | I | d1 | S |
| 5,1 | 19 | 10 | 1,7 | 0,4 |
Материалы и цвета
| Цвет изоляции | Красный |
| Материал изоляции | самозатухающий ПВХ |
| Материал разъема | латунь марки Л63 |
| Покрытие разъема | гальваническое лужение |
Особенности конструкции
- Поперечные засечки на внутренней поверхности трубной части разъема увеличивают механическую прочность соединения с жилой.
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с штыревым разъемом.
- Размер контакта определяется шириной клеммы РпИп.
- Разъем РпИм комплиментарен разъему РпИп и выходам штекерного типа на клеммах электрических устройств.
Технические характеристики
| Тип изделия | разъем плоский изолированный РпИм |
| Изоляция | частичная |
| Форма фланца | гнездо |
| Сечение подключаемых проводников, кв.мм | 0,5 / 0,75 / 1,0 / 1,5 |
| Максимальное напряжение, В | 400 |
| Номинальный ток, А | 10 |
| Размер контакта, мм | 4,8 х 0,8 |
| Опрессовка проводника | поверх изолирующей манжеты |
| Термостойкость изоляции, °C | +75 |
| Класс огнестойкости по UL94 | V-0 |
