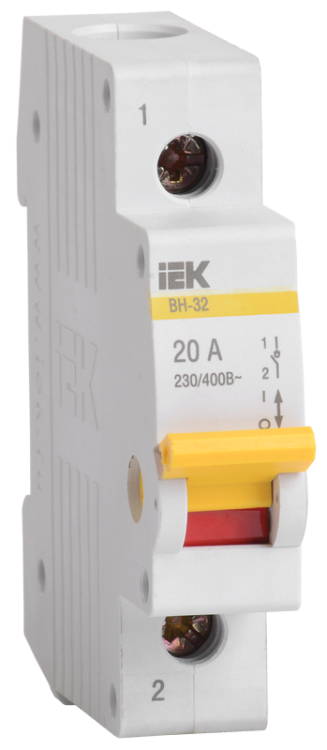

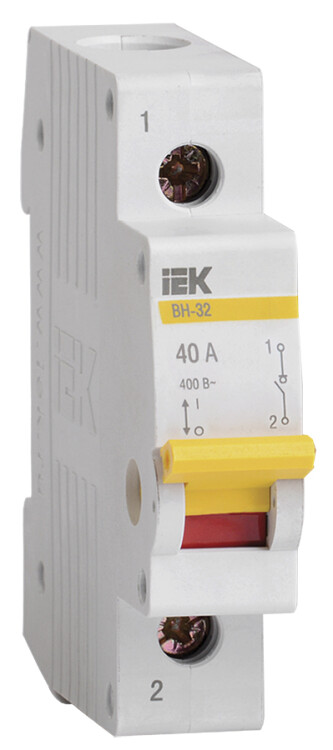

Выключатель нагрузки 1Р 40А ВН-32 IEK

Выключатель нагрузки ВН-32 IEK MNV10-1-040 (1Р, 40 А)

Выключатель-разъединитель ВН-32 IEK предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.

ВН-32 не имеет собственного потребления электроэнергии, является устройством ручного управления.
По характеристикам соответствует требованиям ГОСТ IEC 60947-3.

Применяется в учетно-распределительном оборудовании жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации, например, в этажных щитах вместо пакетных выключателей.

Выключатель-разъединитель способен включать и отключать цепь с незначительным током или при незначительном изменении напряжения на зажимах каждого из полюсов разъединителя, и проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания.

Преимущества

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

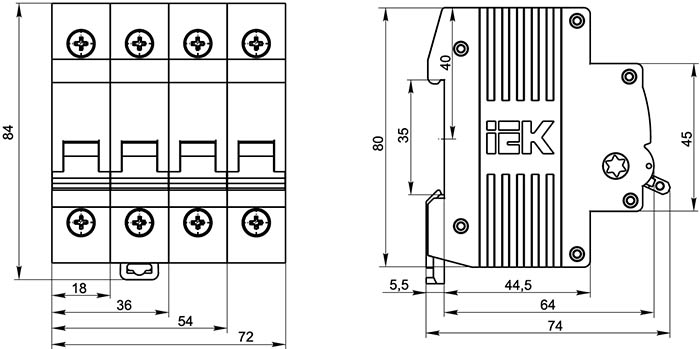

Размеры

Особенности конструкции

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

• Благодаря своей конструкции (двойной разрыв цепи) ВН-32 позволяет практически исключить пробой и перекрытие дугой по изоляции даже при длительной эксплуатации и сильном загрязнении.
• Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Технические характеристики

Тип изделия	выключатель-разъединитель
Количество полюсов	1P
Модульная ширина (шаг 18 мм)	1
Максимальное допустимое рабочее напряжение Ue, В	АС 230 / 400
Частота тока, Гц	50
Номинальный ток, А	40
Тип элемента управления	тумблер
Номинальное выдерживаемое импульсное напряжение Uimp, В	6000
Напряжение постоянного тока на 1 полюсв, не более, В	48
Номинальный кратковременно выдерживаемый в течение 1 с. ток Icw, А	15Ie
Категория применения по ГОСТ Р 50030.3	АС-22 А
Режим работы	продолжительный
Механическая износостойкость, циклов В-О	20000
Электрическая износостойкость, циклов В-О	10000
Диапазон рабочих температур, °С	-40... +50
Относительная влажность воздуха, %	50* при +40 °С
Степень защиты от пыли и влаги	IP20
Климатическое исполнение и категория размещения	УХЛ4
Способ крепления	на DIN-рейку
Рабочее положение	вертикальное с возможным отклонением на 90°
Группа механического исполнения	М1 (ГОСТ 17516.1)
Способ подключения	винтовое соединение
Присоединительная способность контактных зажимов, кв.мм	4 - 35
Минимальное сечение присоединяемого провода, кв.мм	2,5
Вес одного полюса, не более, г	80
Срок службы, не менее, лет	15

* Допускается эксплуатация выключателей при относительной влажности воздуха 90% и температуре +20 °С.

Монтаж и подключение

• Монтаж выключателя производится на Т-образную направляющую ТН-35 в электрощитах со степенью защиты не ниже IP30 и классом защиты от поражения электрическим током не ниже I.

• Эксплуатация выключателя должна осуществляться только при наличии последовательно включенного автоматического выключателя с защитой от сверхтоков.

Схема электрическая

Меры предосторожности

Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
