Описание и характеристики

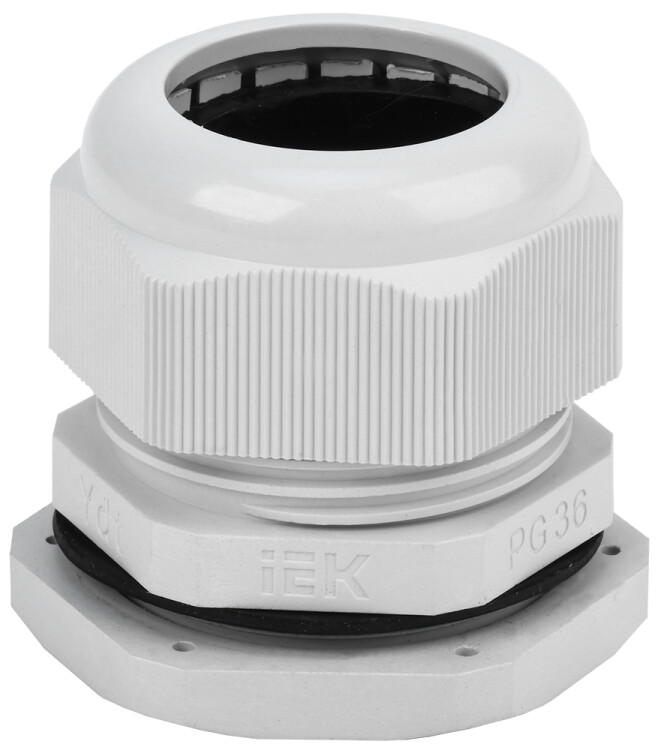

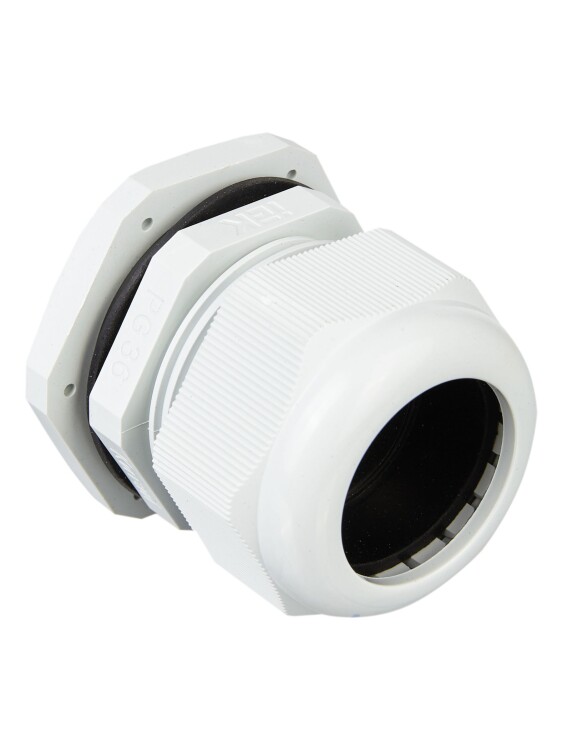

Сальник PG36 IP54 IEK (кабель Ø24 - 32 мм), серый
Сальники типа PG предназначены для ввода проводов и кабеля в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.

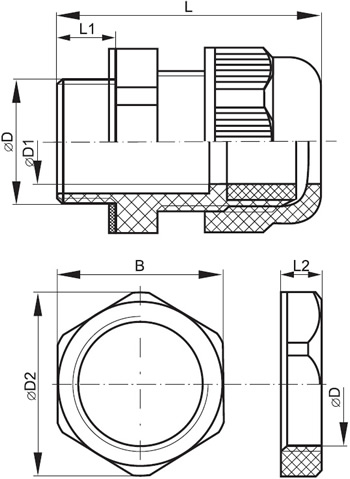

Размеры
| Размеры, мм | ||||||
|---|---|---|---|---|---|---|
| B | D | D1 | D2 | L | L1 | L2 |
| 60 | 47 | 32 | 66 | 65 | 13 | 7,5 |

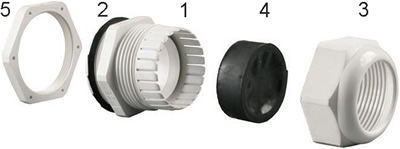

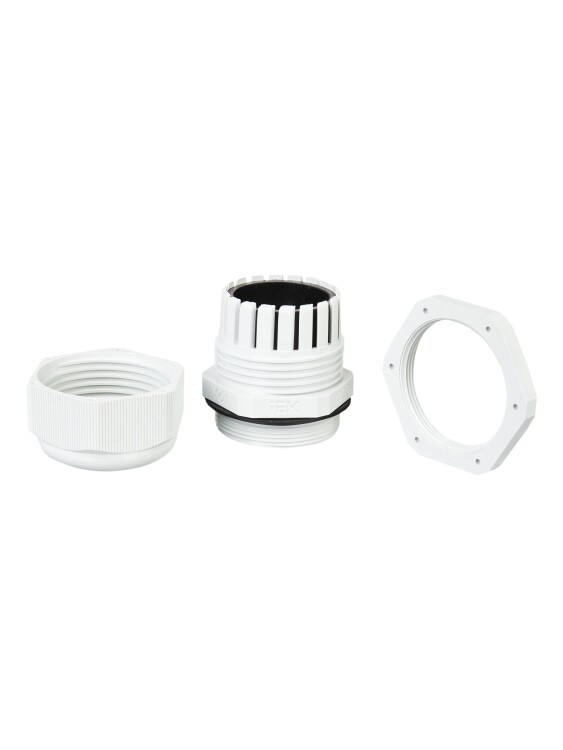

Конструкция и материалы
| Цвет корпуса | Серый (RAL 7035) |
| Материал корпуса, гайки уплотнения и фиксирующей гайки | нейлон |
| Материал уплотнителя и прокладки | неопрен |
1 - корпус.
2 - уплотнитель.
3 - гайка уплотнения.
4 - прокладка.
5 - фиксирующая гайка.
Технические характеристики
| Артикул | YSA20-32-36-54-K41 |
| Тип изделия | сальник PG |
| Вводная резьба | PG36 |
| Диаметр кабеля, мм | 24 - 32 |
| Группа механического исполнения | М7, М8 (ГОСТ 17516.1) |
| Диапазон рабочих температур, °C | -40... +80 |
| Относительная влажность воздуха, % | 80 при +25 °C |
| Степень защиты от пыли и влаги | IP54 |
| Инструмент для монтажа | трубный (газовый) ключ |
| Степень обжатия (изменение диаметра уплотнительного кольца при монтаже), мм | 3 - 10 |
