Описание и характеристики

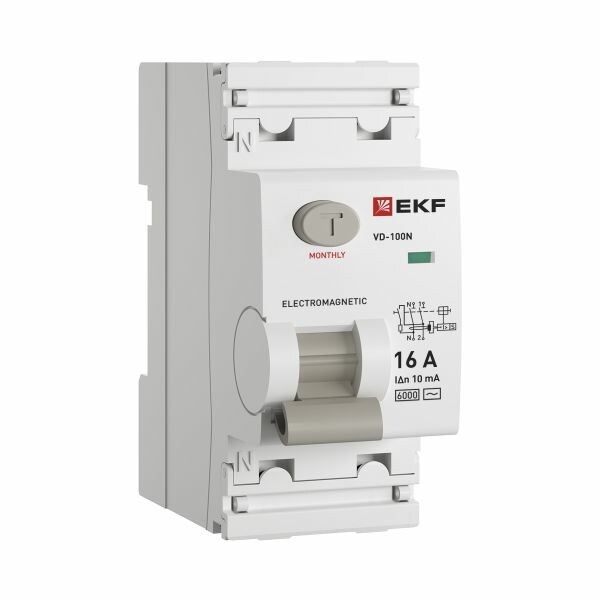

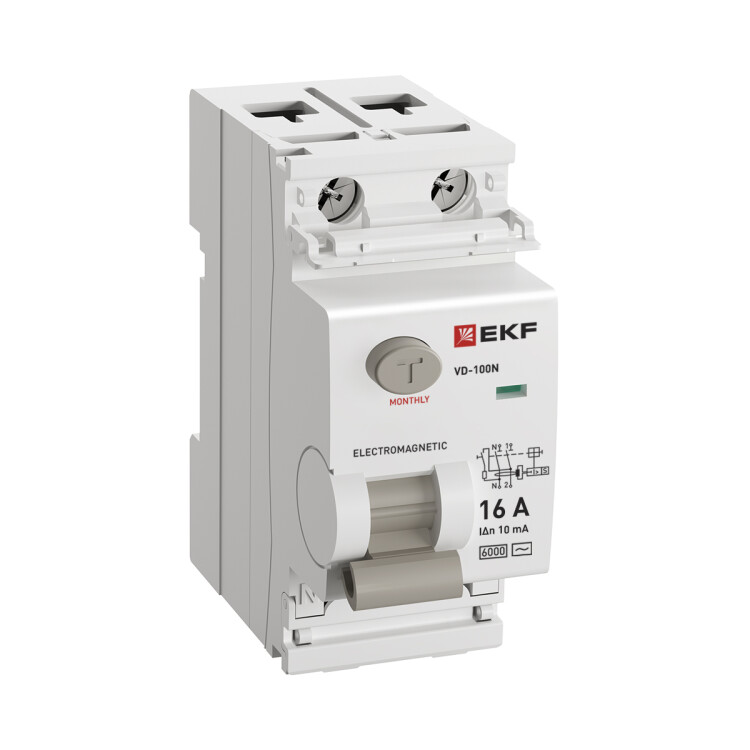

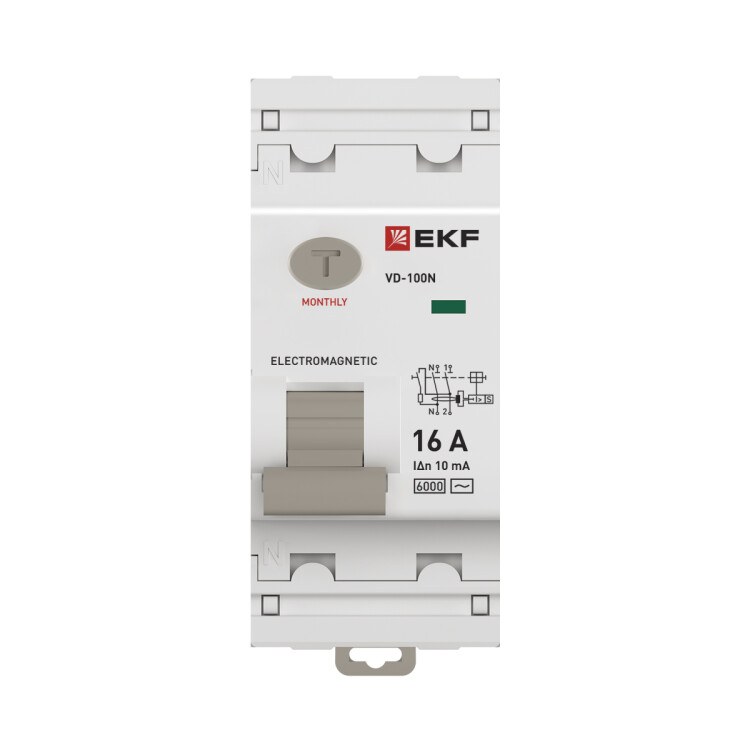

Выключатель дифференциального тока ВД-100N 2Р 16А 10мА AC 6кА Proxima EKF (электромеханический)
Выключатель дифференциального тока ВД-100N Proxima EKF применяется в электрических цепях переменного тока номинальным напряжением 230 / 400 В и частотой 50 Гц.
Соответствует ГОСТ 31601.2.1 (IEC 61008-2-1), IEC 61008-1.
Назначение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электроустановки при повреждении изоляции проводников и неисправностях электроустановок.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
Размеры и вес
| Высота корпуса, мм | 81,7 |
| Ширина корпуса, мм | 35,7 |
| Глубина корпуса, мм | 72,1 |
| Вес изделия, г | 266 |
Конструкция и материалы
- Контакты из бескислородной меди с содержанием серебра.
- Индикаторное окно реального состояния контактов.
- Двухпозиционный зажим на DIN-рейку.
- Корпус из не поддерживающей горение пластмассы.
- Возможна коммутация алюминиевым и медным проводником.
- Подключение возможно при помощи шин PIN и Fork как сверху, так и снизу.
- Запатентованная встроенная опломбировка клемм.
- Увеличенный момент затяжки клемм 3 Н*м.
- Клемммы с насечками для надежного соединения с проводниками.
- Большие контактные напайки.
Технические характеристики
| Артикул | E1026M1610 |
| Тип изделия | выключатель дифференциального тока |
| Модульная ширина (шаг 18 мм) | 2 |
| Количество полюсов | 2 |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 16 |
| Тип модуля дифференциальной защиты | функционально не зависящий от напряжения сети (электромеханический) |
| Тип срабатывания по дифференциальному току | АC |
| Номинальный отключающий дифференциальный ток IΔn, мА | 10 |
| Номинальный условный ток короткого замыкания Inc, А | 6000 |
| Селективная защита | нет |
| Номинальный неотключающий дифференциальный ток IΔno, мА | 0,5IΔn |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Механическая износостойкость, циклов В-О | 10000 |
| Коммутационная износостойкость, циклов В-О | 2500 |
| Кратковременная задержка срабатывания | нет |
| Наличие блокировки | нет |
| Возможность дополнительной комплектации | нет |
| Рабочая температура окружающей среды, °C | -40... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Способ крепления | на DIN-рейку |
| Сечение подключаемых проводников, кв.мм | 1 - 16 (многопроволочный гибкий) / 1 - 25 (однопроволочный жесткий) |
| Срок службы, лет | 20 |
